· Contrast green – пороговое значение зеленого;

· Contrast alpha – пороговое значение составляющей альфа-канала для образцов.

• Shadows – тонирование с использованием теней:

кнопка Specifies if shadows are computed задает расчет теней при тонировании;

· Mode – назначение режима: Simple – простой режим располагает модули построения теней в случайном порядке; Sorted – режим с сортировкой последовательно формирует модули построения теней от объекта до источника освещения; Segment – сегмент последовательно формирует модули построения теней в порядке их расположения вдоль светового луча от модулей тонирования по объему к сегментам светового луча между объектом и источником света;

· Shadow map – включение и отключение текстуры теней.

Группа Ray Tracing содержит набор инструментов для настройки параметров отслеживания лучей, влияющих на метод представления теней в тонированном изображении.

Кнопка Specifies if ray tracing should be performed when shading определяет, следует ли выполнять при раскрашивании отслеживание лучей.

• Max depth – определением максимальной глубины ограничивается комбинация отражений и преломлений. Трассировка луча прекращается при достижении суммой чисел отражения и преломления значения максимальной глубины.

• Max reflections – определением максимума отражений задается количество возможных отражений луча. При значении, равном 0, отражения отсутствуют.

• Max refractions – определением максимума преломлений задается количество возможных преломлений луча. При значении, равном 0, преломления отсутствуют.

Группа Indirect Illumination – содержит набор инструментов для настройки параметров отраженного освещения.

• Global Illumination – параметры общего освещения:

· кнопка Specifies if lights should cast indirect light into the scene – должны ли источники света давать для сцены отраженный свет;

· Photons / sample – определяется количество фотонов, используемое для вычисления интенсивности общего освещения;

· Use radius – определяется размер фотонов;

· Radius – значение радиуса обозначает область, внутри которой используются фотоны при вычислении освещенности;

· Max depth – максимальная глубина ограничивает комбинацию отражений и преломлений;

· Max reflections – максимум отражений задает число возможных отражений фотона;

· Max refractions – максимум преломлений задает число возможных преломлений фотона.

• Final Gather – настройка параметров чистовых проб рассчитывает общее освещение:

· Rays – определяется количество лучей, используемое для вычисления отраженного освещения в чистовой пробе;

· Radius mode – включение и отключение режима радиуса;

· Max radius – значение максимального радиуса, в пределах которого используются чистовые пробы;

· Use min – включение и отключение использования минимума во время обработки чистовых проб;

· Min radius – значение минимального радиуса, в пределах которого используются чистовые пробы.

• Light Properties – настройка свойств источника света:

· Photons / Light – определяется количество фотонов, испускаемых каждым источником света для использования в общем освещении;

· Energy multiplier – коэффициент энергии умножается на общее и отраженное освещение, а также на яркость тонированного изображения.

Группа Diagnostic содержит набор инструментов для настройки диагностических параметров:

• Visual – визуальные параметры:

· Grid – тип сетки;

· Grid size – размер сетки;

· Photon – создание эффекта фотонной карты;

· Samples – включение и отключение примеров;

· BSP – тонируется визуальное представление параметров, используемых иерархической структурой в методе ускорения отслеживания лучей с БРП.

Группа Processing – содержит набор инструментов для настройки параметров обработки:

• Tile size – определяет размер фрагментов мозаики для тонирования;

• Tile order – указывает используемый метод обработки мозаичных плиток при тонировании изображения;

• Memory limit – определяет предел памяти для тонирования.

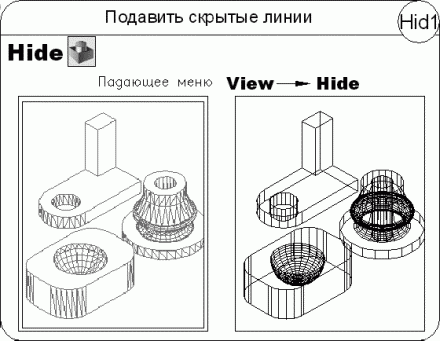

Для получения реалистичного тонированного изображения в AutoCAD предоставляется возможность создавать, перемещать и настраивать источники света. Задавая источники света, а также материалы поверхности объектов, можно добиваться всех необходимых эффектов, связанных с цветом, отражением и светотенью.

Во время работы в окне просмотра в трехмерном раскрашенном виде освещение по умолчанию подается из двух точек, которые перемещаются вслед за движением модели. Все поверхности модели освещаются таким образом, чтобы визуально отличаться друг от друга. Можно по желанию установить интенсивность света или совсем отключить его, если необходимо показать солнечное освещение или освещение, созданное пользователем. Обычно задается низкая интенсивность, так как при высокой изображение может оказаться размытым. Сам по себе рассеянный свет не дает реалистичного изображения. Стыки между смежными гранями не видны, так как все грани освещаются одинаково. Данный тип освещения чаще всего используют как вспомогательное средство для подсветки поверхностей, на которые не попадает направленный свет.
