— при проверке работы частей, заряжании, разряжании и устранении задержек во время стрельбы не применять чрезмерных усилий, могущих привести к повреждению или поломке деталей;

— приемник или его крышку опускать на ствольную коробку осторожно;

— не обучать заряжанию и разряжанию пулемета без применения учебных патронов;

— для предупреждения раздутия и другой порчи ствола никогда ничем не затыкать канал ствола, своевременно удалять попавшие в него грязь, снег и т. п.

54. Ствол (рис. 10) служит для направления полета пули при выстреле. Внутри он имеет патронник для помещения патрона и нарезной канал с восемью нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения при полете. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром ствола; калибр пулеметов обр. 1938 г. и обр. 1938/46 г. равен 12,7 мм.

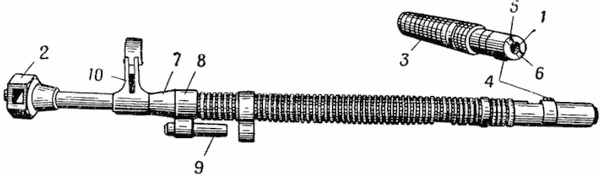

Рис. 10. Ствол:

1 — патронник; 2 — дульный тормоз; 3 — фигурный паз; 4 — выступ; 5 — выемка для выбрасывателя; 6 — выемка для досылателя; 7 — коническая надставка; 8 — газовая камора; 9 — регулятор; 10 — основание мушки

На стволе расположены: дульный тормоз, муцка с предохранителем и основанием, коническая надставка и газовая камора с регулятором.

В дульной части ствола имеется газовое отверстие и закрепленная двумя шпильками газовая камора; на конце дульной части — винтовая нарезка для дульного тормоза и основание мушки, закрепленное двумя шпильками. На средней ребристой части ствола внизу сделан фигурный паз для упора направляющей трубки поршня.

На казенной части ствола имеются: выступ, служащий для закрепления ствола в ствольной коробке с помощью клина при сборке пулемета, и поперечный срез для прохода клина ствола. На заднем срезе сделаны две выемки: нижняя для входа выбрасывателя и верхняя для досылателя затвора.

55. Дульный тормоз (рис. 11) служит для уменьшения силы отдачи, что повышает устойчивость пулемета при стрельбе.

Рис 11. Дульный тормоз:

1 — трубка тормоза с резьбой; 2 — колпак; 3 — втулка с отверстием для прохода пули; 4 — окно для прохода пороховых газов; 5 — перемычка

Дульный тормоз имеет трубку тормоза с внутренней резьбой для навинчивания на дульную часть ствола и колпак тормоза для непосредственного использования силы пороховых газов.

В колпаке дульного тормоза расположены:

— в передней стенке — втулка с отверстием для прохода пули и части пороховых газов;

— на боковых стенках — окна для прохода пороховых газов, отраженных от колпака дульного тормоза; окна имеют наклонные перемычки для предотвращения самоотвинчивания дульного тормоза.

56. Мушка (рис. 12) совместно с прорезью прицела служит для наводки пулемета в цель. Она имеет нарезной конец для соединения с предохранителем. Средняя часть сделана квадратной для ключа. Верхний конец, цилиндрический, служит для прицеливания. Нарезная часть мушки снизу разрезана для предотвращения качки. От самоотвинчивания мушка предохраняется гайкой мушки, которая навинчивается на навинтованный конец мушки.

Рис. 12. Мушка:

1 — нарезной конец; 2 — квадратная часть; 3 — цилиндрическая часть; 4 — гайка

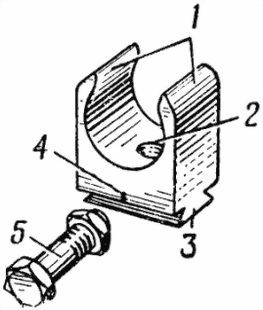

Рис. 13. Предохранитель мушки с болтом:

1 — щеки; 2 — нарезное гнездо; 3 — выступ; 4 — риска; 5 — болт с гайкой
