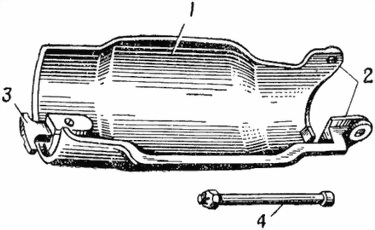

— на внутренней поверхности в задней части основание защелки;

— в передней части косой выступ для захвата крышки приемника зубом задержки при откидывании ее вверх.

и) Защелка крышки приемника удерживает крышку приемника в закрытом положении. Она имеет зуб, накатку, упорный винт и пружину защелки.

Защелка собирается в своем основании, приклепанном к крышке приемника.

Ось крышки приемника служит для шарнирного соединения основания приемника и крышки приемника со ствольной коробкой. Ось имеет головку и крепится гайкой и шплинтом.

Рычаг-подаватель

Рычаг-подаватель (рис. 82) служит для поворачивания барабана приемника. Он имеет:

— плечо с вилкой;

— цилиндрическое плечо-ось;

Рис. 82. Рычаг-подаватель:

1 — плечо с вилкой; 2 — цилиндрическое плечо; 3 — винт; 4 — зуб рычага; 5 — выем

— прилив с гнездом для зуба рычага-подавателя с пружиной и отверстие для шпильки;

— на вилке — выем для сцепления с задержкой рычага-подавателя, когда рама подходит в переднее положение;

— винт, соединяющий рычаг-подаватель с основанием приемника.

Прицел

(Изготовления до 1942 г.)

142. Прицел (рис. 83) имеет другой конструкции прицельную рамку с ходовыми винтами, маховичком и шестернями, а также и хомутиком.

Рис. 83. Прицел:

1 — прицельная рамка; 2 — ходовые винты; 3 — маховичок; 4 — шестерня; 5 — хомутик; 6 — остов хомутика; 7 — целик; 8 — ходовой винт целика; 9 — защелки хомутика; 10 — гнеток с пружиной; 11 — пластинка хомутика; 12 — винты пластинки

а) Прицельная рамка имеет:

— на боковых стенках пазы для ходовых винтов;

— в верхней части прямоугольное отверстие для большой шестерни и два малых отверстия для концов винтов;

— ходовые винты, нижняя гладкая часть которых входит в гнездо прицельной рамки и верхний гладкий конец скреплен с малой шестерней при помощи шпильки.

Вращение малых шестерен происходит под действием вращения маховичка с большой шестерней. Маховичок проходит в отверстие прицельной рамки и соединяется с большой шестерней при помощи шпильки.

б) Хомутик прицела имеет остов, целик с ходовым винтом, маховичоксо шпилькой, пружины защелок хомутика, две защелки хомутика, гнеток с пружиной и пластинку хомутика с двумя винтами.

в) Остов хомутика имеет:

— горизонтальный цилиндрический выступ для ходового винта с целиком и маховичком;

— два боковых вертикальных выступа, ограничивающих боковое перемещение хомутика прицела на прицельной рамке, с отверстиями для гнетка с пружиной и винтов пластинки;

— два горизонтальных выступа, в которых собраны пружины с защелками.

На задней части хомутика нанесена шкала, имеющая вправо и влево от нуля по восьми делений; цена деления — одно деление угломера (одна тысячная).

г) Целик в нижней части имеет нарезное отверстие для ходового винта.

д) Ходовой винт снабжен головкой, на цилиндрический конец которой надевается маховичек, закрепляемый шпилькой.

е) Пружина защелок хомутика служит для разведения защелок в стороны. При этом резьбовые поверхности защелок сцепляются с ходовым винтом. Пружина надевается на цилиндрические концы защелок.

Две защелки хомутика служат для удержания хомутика в приданном ему положении на прицельной рамке. Они имеют:

— в средней части вырез для прохода стоек прицельной рамки и нарезную поверхность для соединения с ходовым винтом;

— на одном конце пуговку;

— на другом конце цилиндрический хвост для направления пружины.

ж) Гнеток с пружиной удерживает ходовой винт в приданном ему положении. Гнеток с пружиной собирается в гнезде левого бокового выступа. Конец гнетка входит в один из выемов на головке ходового винта и удерживает винт от самопроизвольного поворота.
