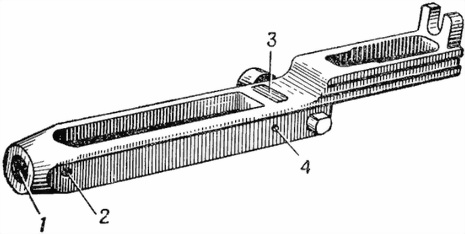

Рис. 69. Затворная рама:

1 — навинтованное гнездо с резьбой для соединения со штоком; 2 — отверстие для чеки штока; 3 — механизм задержки отскока; 4 — отверстие для шпильки отскока

Задержка отскока затворной рамы

138. Задержка отскока затворной рамы служит для устранения отскока затворной рамы после удара ее о затвор при приходе в крайнее переднее положение.

Задержка состоит из основания задержки отскока, ролика задержки отскока, гнетка ролика, двух пружин гнетка ролика и шпильки основания задержки.

Затвор

139. Затвор (рис. 70) имеет выбрасыватель другой конструкции и пружину выбрасывателя, отражатель со стержнем и пружиной, боек и пружину бойка, ударник, боевые упоры и остов затвора.

Остов затвора (рис. 71) имеет:

— внутри два продольных канала: верхний (наклонный) для помещения отражателя, стержня отражателя и его пружины, нижний (осевой) для помещения ударника, бойка и пружины бойка;

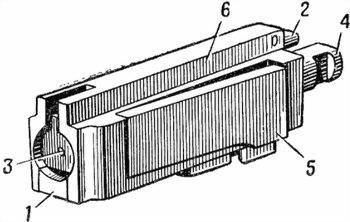

Рис. 70. Затвор:

1 — выбрасыватель; 2 — отражатель; 3 — боек; 4 — ударник; 5 — боевые упоры; 6 — остов

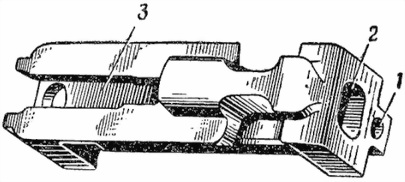

Рис. 71. Остов затвора:

1 — канал для отражателя с пружиной; 2 — канал для ударника; 3 — продольный паз для выбрасывателя с пружиной

— снизу продольный паз для сборки в нем выбрасывателя с пластинчатой пружиной.

Выбрасыватель с пружиной (рис. 72) имеет зуб-зацеп для захвата закраины патрона, выступ для удержания выбрасывателя от продольного смещения вдоль остова и уступ для упора пластинчатой пружины выбрасывателя.

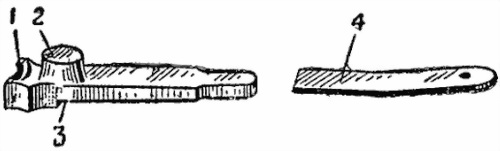

Рис. 72. Выбрасыватель с пружиной:

1 — зуб-зацеп; 2 — выступ; 3 — уступ для упора пружины; 4 — пружина выбрасывателя

Рис. 73. Отражатель:

1 — передний конец отражателя; 2 — головка; 3 — заплечико; 4 — стержень; 5 — пружина отражателя; 6 — шпилька

Отражатель с пружиной и шпилькой (рис. 73) имеет головку, заплечико для упора пружины отражателя, удерживающей его в крайнем заднем положении, и стержень, служащий для передачи удара от буфера затвора к отражателю; он имеет выемку для шпильки, ограничивающей перемещение стержня отражателя в канале остова затвора.

Рис. 74. Боек с пружиной и шпилькой:

1 — коническая часть; 2 — средний направляющий венчик; 3 — круговая шейка; 4 — задний направляющий венчик; 5 — пружина; 6 — шпилька

Боек с пружиной и шпилькой (рис. 74) имеет передний направляющий венчик, круговую шейку для прохода шпильки, ограничивающей перемещение бойка в канале, и задний направляющий венчик.

Затыльник

140. Затыльник (рис. 75) состоит из остова затыльника с двумя скобами и двух рукояток. На затыльнике собраны буфер затворной рамы, буфер затвора с пружинами и спусковой рычаг.

Рис. 75. Затыльник:

1 — остов; 2 — скобы; 3 — ручки; 4 — буфер затворной рамы; 5 — буфер затвора; 6 — спусковой рычаг

Приемник

141. Приемник (рис. 7б) состоит из основания приемника, барабана приемника с осью и храповиком, защелки основания приемника, защелки барабана приемника, крышки приемника, защелки крышки приемника и рычага-подавателя.

а) Основание приемника (рис. 77) имеет:

— в передней части отверстие для оси барабана; две проушины для шарнирного крепления со ствольной коробкой при помощи оси крышки приемника, гайки и шплинта; выем для прохода выступа задержки приемника при откидывании его вверх; желоб для направления патрона в патронник. два продольных паза для прохода гребня — досылателя затвора.
