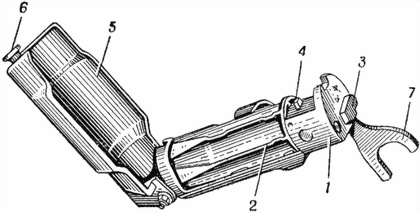

Рис. 76. Приемник:

1 — основание приемника; 2 — барабан приемника; 3 — защелка основания приемника; 4 — защелка барабана; 5 — крышка приемника; 6 — защелка крышки; 7 — рычаг-подаватель

— в средней части продольное приемное окно для прохода патрона; пружинную задержку патрона и фиксатор для устранения перекосов и для центрирования патрона; отсекатель патронов для извлечения патрона из ленты при поворачивании барабана приемника; к отсекателю патронов прикреплена пружинная задержка рычага-подавателя и шарнирно соединена с отсекателем при помощи оси поддержка ленты;

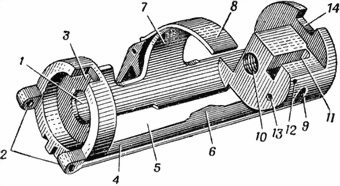

Рис. 77. Основание приемника:

1 — отверстие для оси барабана; 2 — проушины; 3 — выем для задержки приемника; 4 — желоб; 5 — приемное окно; 6 — фиксатор; 7 — отсекатель патронов; 8 — поддержка ленты; 9 — отверстие для оси рычага подавателя; 10 — навинтованное гнездо для оси барабана; 11 — гнездо для защелки; 12 — отверстие для шпильки; 13 — отверстие для шпильки рычага-подавателя; 14 — выем для защелки крышки приемника

— в задней части поперечное отверстие для оси рычага-подавателя; навинтованное гнездо с левой резьбой для оси барабана; гнездо для защелки основания приемника и пружины защелки; отверстие для шпильки, соединяющей защелку барабана с основанием приемника; отверстие для винта рычага-подавателя; выем для защелки крышки приемника и поперечный паз для зуба защелки крышки.

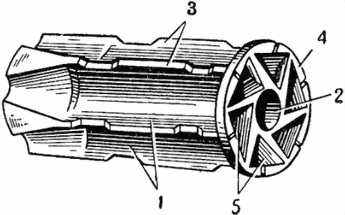

Рис. 78. Барабан приемника:

1 — продольные гнезда; 2 — канал для оси барабана; 3 — ребра барабана; 4 — храповик; 5 — храповые гнезда

б) Барабан приемника (рис. 78) служит для подачи патронов в приемное окно приемника. Он имеет шесть продольных гнезд для помещения патронов, продольный канал для прохода оси барабана и выступы для присоединения храповика.

Барабан приемника вращается на оси, закрепленной в основании приемника. Ось барабана имеет головку с поперечным пазом для лезвия большой отвертки и задний конец с левой резьбой для ввинчивания в основание приемника.

в) Храповик барабана приемника служит для поворота барабана приемника. Он имеет шесть храповых гнезд для зуба рычага-подавателя, который поворачивает барабан на 1/6 часть окружности (зуб защелки барабана предотвращает поворот его в обратную сторону); отверстие для прохода оси приемника; вырезы для выступов ребер барабана.

Рис. 79. Защелка основания приемника:

1 — зуб; 2 — накатка; 3 — пружина; 4 — упорный винт

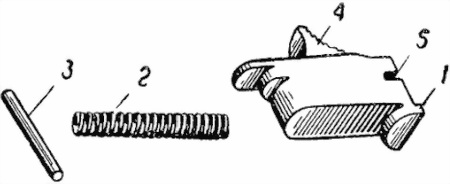

Рис. 80. Защелка барабана приемника:

1 — зуб; 2 — пружина; 3 — шпилька; 4 — выступ с насечкой; 5 — поперечный паз

г) Защелка основания приемника (рис. 79) служит для удержания приемника в закрытом положении. Она имеет зуб, накатку, пружину защелки и упорный винт защелки.

Для того чтобы поднять основание приемника вверх, нужно нажать на защелку.

д) Защелка барабана приемника (рис. 80) предотвращает поворот барабана в обратную сторону в момент движения подвижных частей в переднее положение, когда зуб рычага выходит из зацепления с храповиком барабана.

Защелка имеет выступ с насечкой для отвода защелки назад; в передней части — поперечный паз для шпильки защелки; зуб, при помощи которого ограничивается поворот барабана в обратную сторону.

е) Пружина защелки барабана удерживает защелку в переднем положении.

ж) Шпилька защелки барабана предохраняет защелку от выпадения из гнезда.

з) Крышка приемника (рис. 81) имеет основание, проушины, защелку и ось.

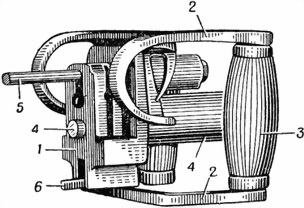

Рис. 81. Крышка приемника:

1 — основание; 2 — проушины; 3 — защелка; 4 — ось

Крышка приемника шарнирно скреплена со ствольной коробкой осью, проходящей через ее проушины, основание приемника и ствольной коробки. Крышка приемника имеет:
