234. Регулировку зенитного прицела в горизонтальной плоскости производить, перемещая матку при помощи регулировочного винта в боковом направлении относительно верхнего кронштейна.
Зенитный прицел считать выверенным, если совпадают прицельные линии зенитного и наземного прицелов на прицелах 8 и 20.
По выполнении действий, указанных в ст. 230, проверить, правильно ли выверен прицел. Если окажется, что прицел выверен недостаточно точно, — повторить выверку.
235. Зенитный прицел оберегать от ударов. Периодически осматривать все винты, гайки и отдельные сочленения и подтягивать их, если они ослабли. Все детали прицела периодически смазывать.
При загрязнении зенитный прицел вытирать мягкой ветошью.
Не реже одного раза в год производить полную разборку зенитного прицела (за исключением клепаных соединений) под руководством оружейного техника.
Глава XII
ЗЕНИТНЫЙ ПРИЦЕЛ обр. 1941 г
236. Зенитный прицел обр. 1941 г. отличается от зенитного прицела обр. 1938 г. следующими особенностями:
а) Наибольшее деление дистанционной линейки равно 1800 м (вместо 2400 м в зенитном прицеле обр. 1938 г.).
б) Значения колец переднего визира следующие:
| Наименование зенитного прицела | Значение колец переднего визира | |||
|---|---|---|---|---|
| первого | второго | третьего | четвертого | |
| скорость, км/час | ||||
| Зенитный прицел обр. 1938 г. | 100 | 200 | 300 | 400 |
| Зенитный прицел обр. 1941 г. | 125 | 250 | 375 | 500 |
в) Устранен поводок и введен постоянный рабочий наклон линейки (угол наклона 2°9') для построения углов прицеливания в зависимости от дальности.
г) Введен эксцентриситет — приспособление, изменяющее положение переднего визира в отношении оси его качания. Эксцентриситет обеспечивает изменение величин углов прицеливания в зависимости от углов возвышения.
д) Конструктивно упрощены и облегчены механизмы, служащие для выверки зенитного прицела, а также крепления.
237. Зенитный прицел обр. 1941 г. (рис. 106) состоит из съемной части прицела, переднего визира и заднего визира.
238. Съемная часть прицела (рис. 107) служит для перестановки переднего визира в соответствии с дальностью стрельбы и для производства выверки.
Съемная часть прицела состоит из дистанционной линейки, каретки и стойки.
а) Дистанционная линейка с центральной осью и отверстием для опорного винта имеет качание в вертикальной плоскости вокруг центр аль ой оси. Отверстие, через которое проходит опорный винт коромысла, служит для перестановки линейки из рабочего положения в выверочное и обратно.
На переднем торце линейки поставлены буквы «В» (выверочное положение) и «Р» (рабочее положение). На боковой поверхности линейки нанесены деления, соответствующие дальностям стрельбы от 500 до 1800 м. На верхней плоскости линейки нарезана зубчатая рейка для перемещения каретки вдоль линейки. В задней части линейки имеется винт, ограничивающий перемещение каретки. При отделении каретки этот винт нужно вывернуть.
Рис. 106. Общий вид зенитного прицела обр. 1941 г. на пулемете:
1 — съемная часть прицела; 2 — передний визир; 3 — задний визир; 4 — хомут с воротком

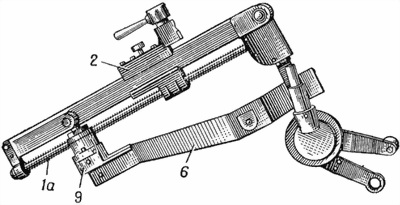

Рис. 107. Съемная часть прицела:
1 — дистанционная линейка; 2 — опорный винт; 3 — зубчатая рейка; 4 — ограничивающий винт; 5 — каретка; 6 — маховикчок с шестерней; 7 — регулировочный винт; 8 — держатель; 9 — указатель; 10 — стойка с основанием
