Боевое отделение находилось в средней части машины. В нём размещались сиденья командира танка (он же наводчик) и башенного стрелка (он же заряжающий). Над боевым отделением на шариковой опоре устанавливалась башня, в которой размещались вооружение, часть боекомплекта и приборы наблюдения. В крыше башни имелся люк (позже два люка) для посадки экипажа.

Моторное отделение располагалось за боевым в средней части танка и отделялось от него сплошной разборной перегородкой с люками, закрытыми съёмными крышками. В моторном отделении были установлены двигатель, два водяных радиатора, два масляных бака-радиатора, четыре аккумуляторных батареи. Двигатель располагался носком в сторону кормы; радиаторы — по обеим сторонам двигателя, параллельно продольной оси танка.

Трансмиссионное отделение находилось в кормовой части танка. В нём размещались главный фрикцион с центробежным вентилятором, коробка перемены передач, бортовые фрикционы с тормозами, электростартёр, бортовые передачи и два топливных бака.

КОРПУС танка представлял собой жёсткую броневую коробку с продолговатой закруглённой носовой частью и кормой. Корпус сваривался из катаных листов гомогенной брони М3-2 (И8-С). Для увеличения снарядостойкости верхняя часть обоих бортов делалась наклонной. Основные части корпуса — днище, носовая часть, борта, корма, крыша и поперечные перегородки.

Днище — основной скрепляющий элемент корпуса — состояло из передней и задней частей, соединённых встык сварным швом. Соединение усиливалось стальной балкой Т-образного сечения, являвшейся нижней частью каркаса моторной перегородки. Балка приваривалась и приклёпывалась к днищу по обе стороны стыка. Толщина днища в передней части была больше, чем в задней. В днище имелись три люка, закрывавшиеся броневыми крышками, шесть отверстий с пробками и восемь вырезов, по четыре с каждого борта. В передней части днища возле сиденья стрелка-радиста имелся люк овальной формы для аварийного выхода экипажа из танка.

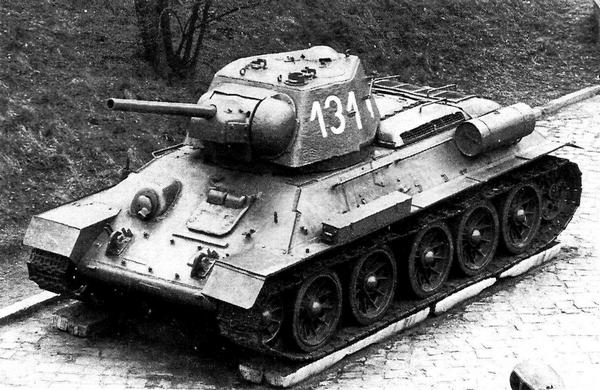

«Жертва» большого ремонта. Башня позднего выпуска установлена на корпус, изготовленный Сталинградской судоверфью в первой половине 1942 года. Характерная особенность сталинградских корпусов — соединение бронелистов в шип, хорошо видное на снимке. (Фото Я. Магнуского)

В моторном отделении на днище была укреплена подмоторная установка, состоявшая из двух поперечных кронштейнов, к которым 36 болтами привинчивались две параллельные рамы. На этих рамах устанавливался двигатель.

Носовая часть корпуса состояла из передней балки, трёх броневых листов, крышки люка водителя и броневого колпака пулемёта.

Верхний лобовой лист корпуса имел в нижней части форму прямоугольника, в верхней — форму трапеции и приваривался встык к передней балке, бортовым листам, подкрылкам и подбашенному листу. На бронекорпусах, изготовленных Сталинградской судоверфью (завод № 264) в 1942 году, верхний лобовой лист приваривался к бортовым листам с соединением в шип.

В листе было выштамповано углубление над головой водителя и имелись петли для крепления крышки люка и два основания для зеркальных перископических смотровых приборов. Приборы располагались под углом 60 к продольной оси танка. В верхней части крышки люка имелось основание для центрального зеркального перископического смотрового прибора.

С начала 1942 года появился люк механика-водителя более простой формы с двумя призменными смотровыми приборами, заимствованный у танка А-43. Для защиты от пуль и осколков снарядов призмы закрывались снаружи откидными броневыми крышками.

С правой стороны от люка водителя в броневом колпаке располагалась шаровая установка пулемёта ДТ. Начиная с 1942 года на ствол пулемёта надевалась броневая маска (за исключением машин производства СТЗ).

Борта корпуса состояли из нижней и верхней частей, соединённых сваркой. Нижняя представляла собой вертикальный броневой лист, имевший пять отверстий для прохода осей балансиров, четыре выреза для цапф балансиров и пять кронштейнов с площадками для крепления резиновых буферов, ограничивавших поворот балансиров. В передней части вертикального бортового листа приваривался картер механизма натяжения гусениц, а в задней части — картер бортовой передачи. Верхняя часть борта представляла собой подкрылок с горизонтальным дном и наклонным бортовым листом. С внутренней стороны к бортам приваривались восемь коробов (по четыре с каждой стороны), в которых устанавливались наклонные пружинные подвески катков. В пространстве между коробами крепились баки для горючего и масла.

Корма корпуса состояла из верхнего наклонного листа, нижнего наклонного корытообразного листа и двух картеров бортовых передач. Верхний наклонный лист трапециевидной формы крепился петлями и винтами к нижнему и бортовым листам. В нём имелся четырёхугольный люк (с 1942 года — круглый, за исключением танков, выпускавшихся на СТЗ), обеспечивавший доступ к агрегатам, установленным в задней части трансмиссионного отделения, и два овальных отверстия для выхлопных труб (снаружи эти отверстия защищались броневыми колпаками).

Крыша над боевым отделением представляла собой броневой лист, в котором имелись большой круглый вырез для установки башни и четыре выреза для доступа к верхней части подвесок катков, закрытых сверху крышками. Крыша над моторным отделением состояла из среднего продольного листа с люком для доступа к двигателю, двух боковых листов над радиаторами, двух продольных листов жалюзи и колпаков над радиаторами.

Крыша над трансмиссионным отделением состояла из двух броневых листов над баками для топлива, двух броневых листов жалюзи, узкого концевого поперечного листа и сетки над крышей.
