ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-34 устанавливался 12-цилиндровый четырёхтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя — 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы — 180 мм, правой — 186,7 мм. Цилиндры располагались V-образно под углом 60. Степень сжатия 14–15. Масса сухого двигателя с электрогенератором без выхлопных коллекторов 750 кг.

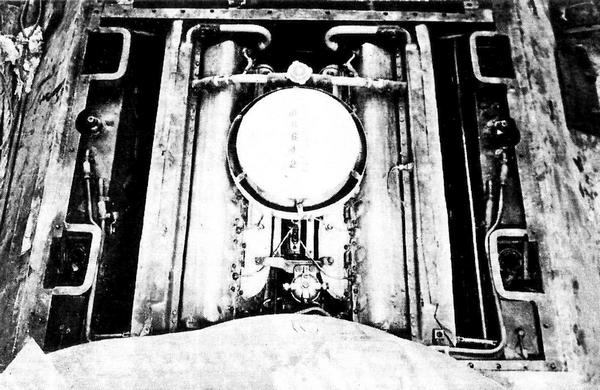

Вид на двигатель со стороны башни. За блином воздухоочистителя виден заливной тройник с паровоздушным клапаном, предназначенный для заливки воды в систему охлаждения. По бортам, между шахтами подвески видны масляные баки.

Топливо — дизельное, марки ДТ или газойль марки Э по ОСТ 8842; подавалось принудительно, с помощью двенадцатиплунжерного топливного насоса НК-1. Танки ранних выпусков имели шесть топливных баков общей ёмкостью 460 л и четыре наружных топливных бака общей ёмкостью 134 л. К концу лета 1943 года число топливных баков довели до восьми, а их ёмкость возросла до 540 л. Вместо четырёх бортовых стали устанавливать два кормовых бака прямоугольной формы, а с 1943 года — два цилиндрических бака ёмкостью по 90 л с каждого борта. Вскоре их количество довели до трёх: один на левом борту, два — на правом. Наружные топливные баки к системе питания двигателя не подключались.

Система смазки — циркуляционная, под давлением. Циркуляцию масла обеспечивал шестерёнчатый трёхсекционный масляный насос.

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону, общей ёмкостью 90–95 л.

Для очистки воздуха, поступавшего в цилиндры двигателя, на танке устанавливался воздухоочиститель типа «Помон», а с 1942 года — два воздухоочистителя типа «Циклон».

Пуск двигателя осуществлялся электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом (два баллона размещались в отделении управления).

Трансмиссия состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач.

Коробка передач трёхходовая, четырёхскоростная (с конца 1942 года — пятискоростная). Бортовые фрикционы многодисковые, сухие (сталь по стали); тормоза плавающие, ленточные, с обшивкой ферродо. Бортовые передачи одноступенчатые.

Вид на трансмиссию. Сверху на коробке передач установлен электростартёр, по бокам — бортовые фрикционы. (Фото из коллекции М. Барятинского)

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из пяти сдвоенных опорных катков диаметром 830 мм. Опорные катки, выпускавшиеся разными заводами, существенно отличались по конструкции и внешнему виду: литые или штампованные, с резиновыми бандажами или с внутренней амортизацией (летом 1942 года СТЗ выпускал катки вообще без амортизации).

Подвеска индивидуальная, пружинная.

Ведущие колёса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков.

Направляющие колёса литые, с кривошипным механизмом натяжения гусениц. У танков ранних выпусков направляющие колёса были обрезинены.

Гусеницы стальные, с литыми или штампованными траками. У танков ранних выпусков они состояли из 74 траков (37 гребневых и 37 плоских) шириной 550 мм. У машин выпуска 1942–1943 годов гусеницы состояли из 72 траков шириной 500 мм.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 24 и 12 В. Источники: генератор ГТ-4563А мощностью 1 кВт, четыре аккумуляторные батареи 6-СТЭ-128 ёмкостью 128 А*ч каждая. Потребители: электростартёр СТ-700, электромотор поворотного механизма башни, электромотор вентилятора, контрольные приборы, аппаратура внешнего и внутреннего освещения, электросигнал, умформер радиостанции и лампы ТПУ.

СРЕДСТВА СВЯЗИ. На Т-34 устанавливалась коротковолновая приёмо-передающая симплексная телефонная радиостанция 9-Р (на танках первых выпусков 71-ТК-3), имевшая возможность принимать телеграфные немодулированные сигналы. С 1943 года Т-34 начали оснащаться модернизированной радиостанцией 9-РМ с расширенным диапазоном.

На танках ранних выпусков внутренняя связь обеспечивалась танковым переговорным устройством ТПУ-2 или ТПУ-3 довоенного образца. Позже все танки Т-34 обеспечивались переговорным устройством ТПУ-3-бисФ.

1 — пушка Ф-34; 2 — механизм вертикальной наводки; 3 — башенный вентилятор; 4 — заглушка отверстия для крепления приспособления проверки отката и наката компрессора пушки; 5 — двигатель; 6 — вентилятор; 7 — главный фрикцион; 8 — воздухоочиститель; 9 — стартёр; 10 — коробка передач; 11 — наружный топливный бак; 12 — опорный каток с резиновым бандажом; 13 — опорный каток с внутренней амортизацией; 14 — аккумуляторы; 15 — укладка пушечных выстрелов на полу боевого отделения; 16 — сиденье командира; 17 — сиденье механика-водителя; 18 — рычаг управления; 19 — педаль главного фрикциона; 20 — баллоны для воздушного запуска; 21 — радиостанция.
