Наибольшее давление пороховых газов в канале ствола 1030 кг/см^2
Наибольшая дальность стрельбы (для осколочно-фугасной мины сталистого чугуна) 5700 м
Наименьшая дальность стрельбы (для осколочно-фугасной мины сТалистого чугуна) 460 м
II. Весовые данные
Вес миномета в боевом положении 282 кг
Вес ствола с казенником 105 кг
Вес двуноги лафета 75 кг
Вес опорной плиты 95 кг
Вес предохранителя от двойного заряжания 7,2 кг
Вес прицела МПМ-44 (МПМ-44М) 0,9 кг
Вес миномета с колесным ходом обр. 1938 г. 507 кг
Вес миномета с колесным ходом В–20 557 кг
III. Конструктивные данные
Угол горизонтального обстрела без перестановки двуноги (при угле возвышения 45°) ±3°
Угол горизонтального обстрела за счет перестановки двуноги (при угле возвышения 45°) ±15°
Углы возвышения от 45 до 80°
Ширина хода обр. 1938 г. 1300 мм
Ширина хода В-20 1620 мм
Клиренс:
ход обр. 1938 г. 370 мм
ход В–20 330 мм
Скорострельность с исправлением наводки до 6 выстрелов в минуту
Практическая скорострельность без исправления наводки до 15 выстрелов в минуту
ПЕРЕЧЕНЬ ОСНОВНЫХ СБОРОК 120-мм МИНОМЕТА ОБР. 1938 г.
| № по пор. | Индекс | № сборки | Наименование |
|---|---|---|---|
| 1 | 52-М-843Ш | Сб1 | Ствол миномета |
| 2 | 52-М-843Ш | Сб2 | Двунога |
| 3 | 52-М-843Ш | Сб3 | Амортизатор с двуногой |
| 4 | 52-М-843Ш | Сб5 | Опорная плита |
| 5 | 51-ОМ-614М | Сб1 | Оптический минометный прицел МПМ-44 |
| 6 | 51-ОМ-614М2 | Сб1 | Оптический минометный прицел МПМ-44М |
| 7 | 52-МП-843 | – | Предохранитель П-120 от двойного заряжания |

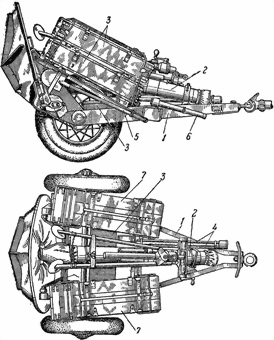

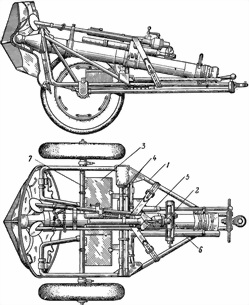

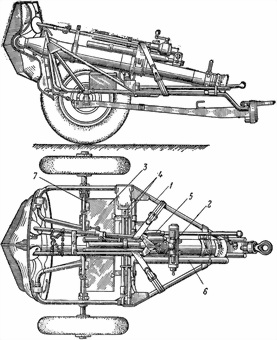

| 8 | 52-Ф-843 | – | Модернизированный ход В-20 |
| 9 | 52-Я-843 | Сб3 | Унифицированный ящик орудийного ЗИП |
| 10 | 52-И-843Ш | – | Инструмент |
| 11 | 52-И-843 | Сб4 | Инструмент к ходу В-20 |
| 12 | 52-ИМП-843 | – | Инструмент к предохранителю П-120 |
| 13 | 53-И-023 | – | Ключ для ввинчивания и вывинчивания взрывателей |
| 14 | 53-И-85 (53-И-024) | 4-10607 (А72930-46) | Ключ для установки крана взрывателя |
| 15 | 52-Ю-843К | Сб1 | Банник |
| 16 | 52-Ю-843К | Сб2 | Веха |
| 17 | 52-Ю-843 | Сб3 | Сумка батарейного ЗИП |
| 18 | 52-Ю-843К | Сб6 | Спусковой шнур с карабином |
| 19 | 52-Ю-843 | Сб5 | Принадлежность к ходу В-20 |
| 20 | 52-Ю-034 | – | Упрощенный артфонарь обр. 1943 г. |
| 21 | 52-Ж-843Ш | Сб4 | Масленка капельная |
| 22 | 52-Ж-021 | А72957-2 | Жестянка для жидкости 0,5 кг |
| 23 | 52-Ж-012 | А72957-15 | Масленка для густых смазок на 1,0 кг |
| 24 | 52-Я-843Ш | Сб3 | Чехол на банник |
| 25 | 52-Я-843Ш | Сб6 | Чехол на казенник |
| 26 | 52-Я-843Ш | Сб4 | Чехол для ствола |
| 27 | 52-4МП-843 | Сб52 | Чехол на предохранитель П-120 |
| 28 | 52-Ц-843 | Сб1 | Стойка к прицелу МПМ-44 |
| 29 | 52-И-013 | Сб7 | Контрольный минометный квадрант КМ-1 |
| 30 | 52-Я-042 | Сб5 | Футляр квадранта |
| 31 | 51-Я-614 | Сб2 | Футляр к прицелу МПМ-44 |
| 32 | 51-Я-614М | – | Футляр к прицелу МПМ-44М |
| 33 | Орудийный коллиматор К-1 | ||
| 34 | Футляр орудийного коллиматора К-1 | ||
| 35 | Чехол на орудийный коллиматор К-1 | ||
| 36 | Прибор освещения полковых минометов Луч-ПМ2М |
ИЛЛЮСТРИРОВАННАЯ ВЕДОМОСТЬ ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТИ
| № по пор. | № детали или Сб по чертежу и их наименование | Назначение детали или сборки | Эскиз | Войсковой комплект | |
|---|---|---|---|---|---|
| орудийный | батарейный | ||||
| 1 | 51-1 ключ комбинированный | К дет. 2-42, 1-30 | Эск № 1 | – | 1 |
| 2 | Сб51-2 ключ сосковый 3x13 | К дет.1-28, 1-31 | Эск № 2 | 1 | – |
| 3 | Сб51-8 ключ торцовый 30 | К Сб1-15 | Эск № 3 | 1 | – |
| 4 | С651-4 ключ сосковый 2x30 | К дет. 1-19 | Эск № 4 | 1 | – |
| 5 | 51-5 ломик | К дет. 1-80 | Эск № 5 | 1 | – |
| 6 | Сб51-9 молоток с рукояткой | Эск № 6 | 1 | – | |
| 7 | 51–12 ключ 26x36 | К дет. 3-28, 3-57, 3-64, 3-52, 3-27 | Эск № 7 | – | 1 |
| 8 | 51–15 ключ № 4 | К дет. 3-32 | Эск № 8 | – | 1 |
| 9 | Сб51-18 двухконечная отвертка 0,2x0,4 | Эск № 9 | 1 | – | |
| 10 | Сб51-19 двухконечная отвертка 0,5x0,7 | Эск № 10 | 1 | – | |
| 11 | 53-И-024 ключ для установки крана взрывателя | Эск № 11 | 1 | – | |
| 12 | Сб51-20 ключ к дет. 2-10 и 3-31 | К дет. 2-10, 3-31 | Эск № 12 | – | 1 |
| 13 | Сб51-10 экстрактор | Для извлечения гильзы воспламенительного заряда из трубки стабилизатора мины | Эск № 13 | – | 1 |
| 14 | Сб1 стойка к прицелу | Для взаимной отметки минометов при построении веера батареи | Эск № 14 | 1 | – |
| 15 | Сб7 квадрант | Для проверки положения ствола миномета и выверки нулевой линии прицеливания | Эск № 15 | – | 1 |

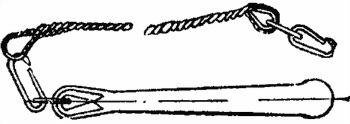

| 16 | Сб6 спусковой шнур с карабином | Для приведения в действие стреляющего механизма | Эск № 16 | 1 | – |
| 17 | Шнур плетеный льняной № 8 длиной 10 м | Для стрельбы из миномета в безопасном укрытии | – | – | – |
| 18 | Сб15 фонарь обр. 1943 г. | Для стрельбы в ночных условиях | Эск № 18 | 1 | 2 |
| 19 | Сб1 банник | Для чистки и смазывания канала ствола | Эск № 19 | 1 | – |
| 20 | Сб1-12 протирка | Для чистки канала ствола | Эск № 20 | 1 | – |
| 21 | Сб4 масленка капельная | Для смазывания веретенным маслом механизмов миномета через шариковые масленки | Эск № 21 | 1 | – |
| 22 | 52Ж-012 жестянка для густой смазки | Для хранения в подразделении смазки для миномета | Эск № 22 | 1 | – |
| 23 | 52Ж-021 жестянка для жидкой смазки | Для хранения в подразделении жидкости (керосина, веретенного масла) | Эск № 23 | 1 | – |
| 24 | Сб4 чехол для ствола | Для предохранения канала ствола от грязи и влаги | Эск № 24 | 1 | – |
| 25 | Сб3 чехол на банник | Для предохранения щетки банника от загрязнения | Эск № 25 | 1 | – |
| 26 | Сб6 чехол для казенника | Для предохранения механизмов казенника от грязи и влаги | Эск № 26 | 1 | – |
| 27 | Сб3 сумка батарейного ЗИП | Для хранения и переноски батарейного ЗИП | Эск № 27 | – | 1 |
| 28 | Сб3 унифицированный ящик орудийного ЗИП | Для хранения и перевозки орудийного ЗИП | Эск № 28 | 1 | – |
| 29 | Сб2 веха | Для провешивания основного направления и подвески фонаря точки наводки | Эск № 29 | – | 2 |
| Предохранитель П-120 | |||||
| 30 | Сб51-1 ключ комбинированный | К дет. 7, 10 и 11 | Эск № 30 | 1 | – |
| 31 | Сб52 чехол на предохранитель | Для предохранения предохранителя от грязи и влаги | Эск № 31 | 1 | – |
| Модернизированный ход В-20 (для минометов обр. 1938 г.) | |||||
| 32 | Сб4-1 ключ к колпакам колес | К дет. 2–5 | Эск № 32 | 1 | – |

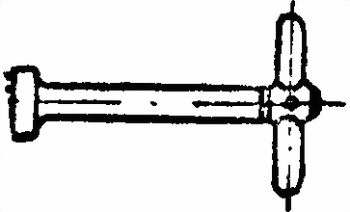

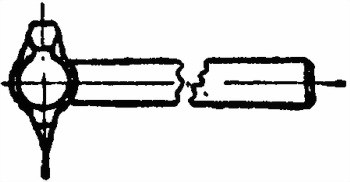

Эскиз № 1

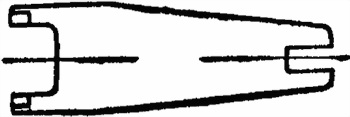

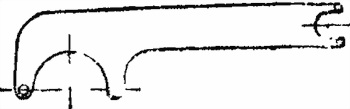

Эскиз № 2

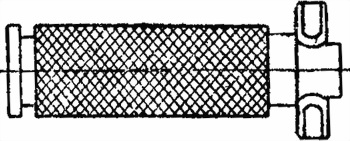

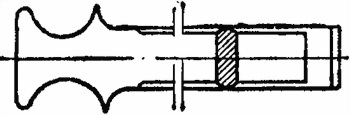

Эскиз № 3

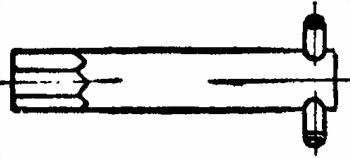

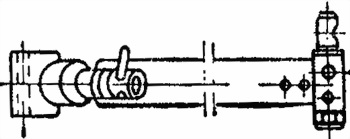

Эскиз № 4

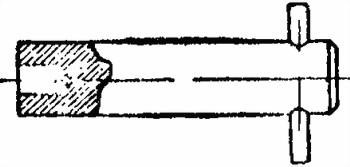

Эскиз № 5
Эскиз № 6
Эскиз № 7
Эскиз № 8
Эскиз № 9
Эскиз № 10
Эскиз № 11
Эскиз № 12
Эскиз № 13
Эскиз № 14
Эскиз № 15
Эскиз № 16
Эскиз № 18
Эскиз № 19
Эскиз № 20
Эскиз № 21
Эскиз № 22
