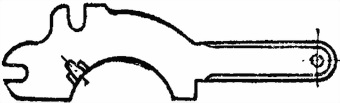

Эскиз № 23

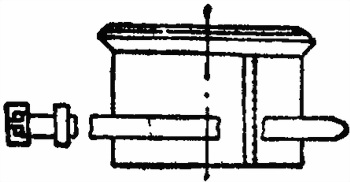

Эскиз № 24

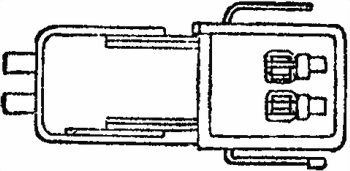

Эскиз № 25

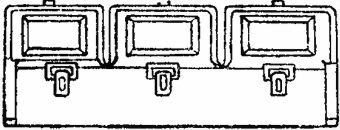

Эскиз № 26

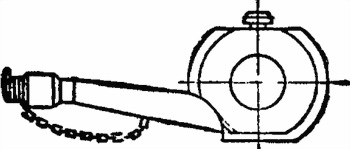

Эскиз № 27

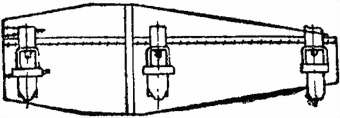

Эскиз № 28

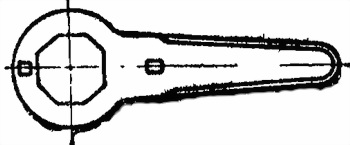

Эскиз № 29

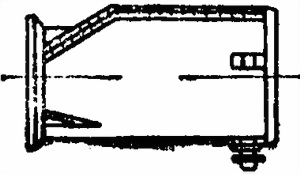

Эскиз № 30

Эскиз № 31

Эскиз № 32

I

II

III

IV

< image l:href="#"/>

V

VI

VII

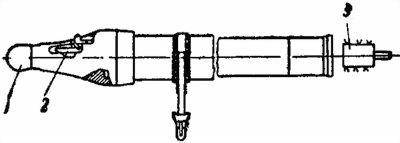

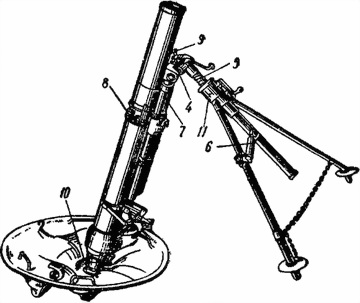

Рис. 82. Схема смазки

ТАБЛИЦА К СХЕМЕ СМАЗКИ (рис. 82)

Способ смазывания	№ на схеме	Наименование сборок или деталей	Период смазки
1. Пушечная смазка или смазка АФ-70
Промасленной ветошью	1	Казенник	После каждой чистки, стрельбы, учения, похода
2	Стреляющие приспособления	То же
4	Поворотный механизм	То же
5	Винт подъемного механизма	То же
6	Механизм горизонтирования	То же
7	Штоки амортизатора	То же
8	Зажим	То же
17	Предохранитель от двойного заряжания	То же
9	Корпус с кронштейном для установки прицела	То же
10	Опорная чашка	То же
12	Обойма ствола	То же
Заполнением корпуса	–	Неокрашенные части	То же
11	Подъемный механизм	Один раз в год при разборке
Заполнением кожуха	13	Механизм подрессоривания	То же
Накладыванием лопаточкой в масленку	18	Механизм подрессоривания	То же
Щеткой банника с ветошью	3	Канал ствола	После каждой чистки, стрельбы, учения и похода
2. Веретенное масло АУ
Капельной масленкой через вставленные шариковые масленки	15	Поворотный механизм	Перед стрельбой, после стрельбы и учения
16	Подъемный механизм
3. Лейнерная смазка
Промасленной ветошью	1	Резьба казенника ствола	Перед навинчиванием казенника на трубу
4. Солидол
Заполнением ступицы колеса	14	Полуось	Перед походом и на походе, при нагревании ступицы

Примечание. Необходимо, чтобы для каждого военного округа в зависимости от климатических условий была установлена одна определенная круглогодичная смазка — пушечная или АФ-70. При низких температурах в случае тугого хода механизмов в пушечную смазку добавлять веретенное масло АУ (до 50 %).
