Применяют для материалов средней и высокой прочности.

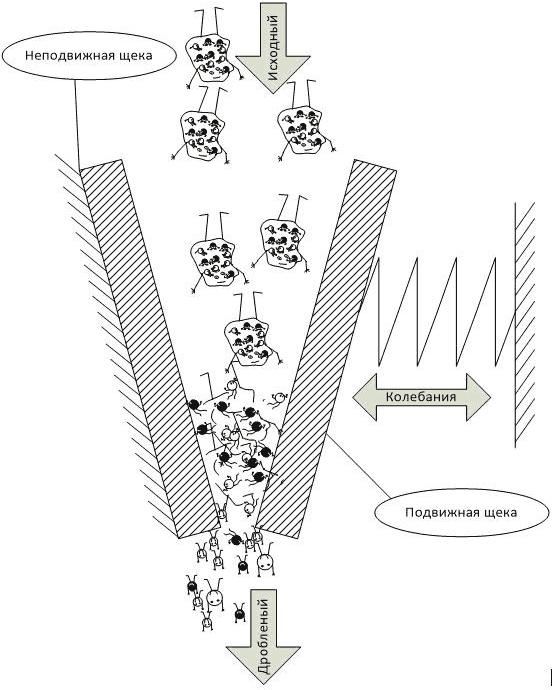

Принцип работы щековой дробилки аналогичен раздавливанию чеснока в ручной чесночнице.

Дробилка состоит (рис. 1.2) из неподвижной и качающейся (подвижной) стальных пластин (щёк). Когда подвижная щека приближается к неподвижной происходит сжатие материала и его последующее разрушение, а когда щёки раздвигаются – происходит разгрузка дробленного продукта.

Щековая дробилка работает с порционной загрузкой исходного и выгрузкой дробленного материала.

Различают щековые дробилки с одной или двумя подвижными щеками. Конструктивно отличаются способом движения щёк. Крупность помола регулируется зазором между щёками.

Щеки могут двигаться разным способом. Только щековая дробилка со сложными качания дробящих щек может применяться для разрушения строительных железобетонных конструкций (фонарный столб), так как железные арматурные конструкции проходят вдоль разрушающих бетон щек, не ломая дробилку.

Рис. 1.2. Принцип работы щековой дробилки.

Применяют для материалов малой и средней прочности.

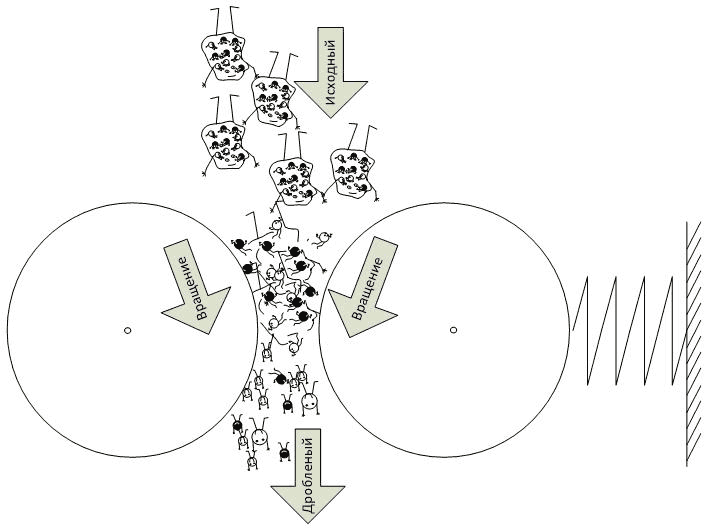

Дробилка состоит (рис. 1.3) из неподвижного и подвижного валков, вращающихся навстречу друг другу. Когда частица попадает между валками происходит сжатие материала и его последующее разрушение, если попадается слишком прочная частица подвижный валок смещается на пружине для предотвращения застревания или поломки.

Загрузка исходного и выгрузка дробленного материала происходят в непрерывном режиме.

Различают валковые дробилки с одной или двумя подвижными валками. Конструктивно отличаются размерами и наличием зубьев. Крупность помола регулируется зазором между валками.

Рис. 1.3. Принцип работы валковой дробилки.

Применяют для материалов средней и высокой прочности.

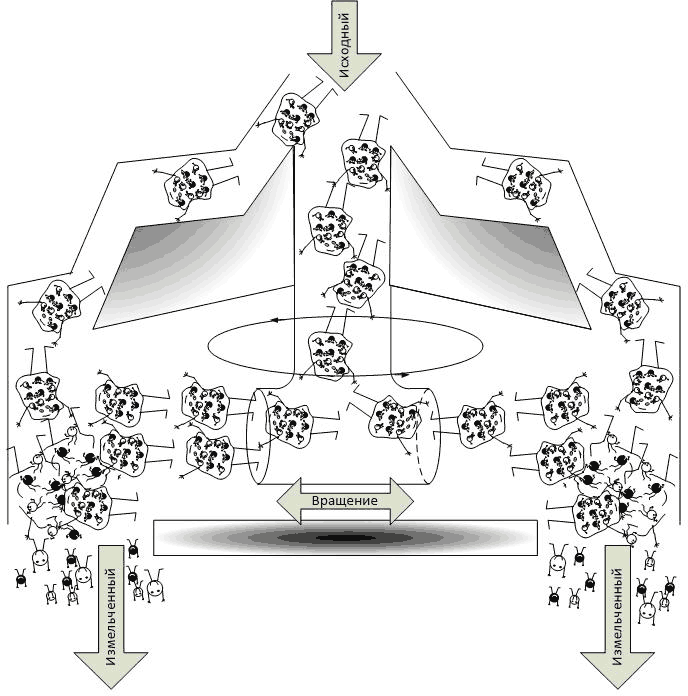

Принцип работы ротора дробилки самоизмельчения похож на садовую вращающуюся «поливалку».

Дробилка состоит (рис. 1.4) из ротора и неподвижного корпуса.

Исходный материал разделяется на два потока, один пускается по стенкам бочкообразного корпуса, а другой с помощью ротора с высокой скоростью «выстреливает» из центра к стенкам. В результате происходит удар материала о материал и его последующее разрушение.

Дробилка самоизмельчения работает в непрерывном режиме.

Конструктивно дробилки самоизмельчения отличаются геометрией и скоростями движения материала. Крупность помола регулируется скоростью вращения ротора.

Рис. 1.4. Принцип работы дробилки самоизмельчения.

Применяют для материалов малой и средней прочности.

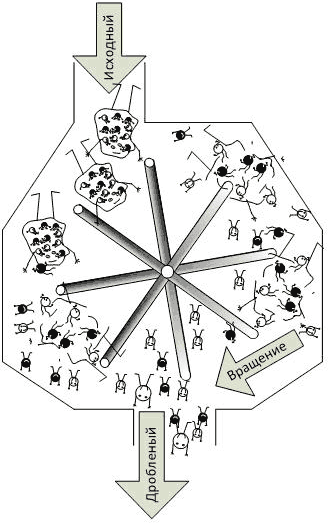

Дробилки состоит (рис. 1.5) из ротора и неподвижного корпуса. Ротор у роторной дробилки представляет собой неподвижно закрепленные на валу ряды стержней (пальцев). Конструкция молотковой дробилки аналогична, за исключением того, что стержни (молотки) подвижно крепятся с помощью нескольких звеньев цепи.

Когда частица попадает под удар пальца или молотка в дробилках происходит её разрушение.

Загрузка исходного и выгрузка дробленного материала происходят в непрерывном режиме.

Крупность помола регулируется скоростью вращения ротора.

Рис. 1.5. Принцип работы роторной и молотковой дробилок.

Технологически роторная и молотковая дробилки отличаются интенсивностью разрушения: в случае необходимости мелкого дробления материала малой прочности обычно применяют первую; если есть нежелание переизмельчить материал, применяют молотковую. Так как удар в роторной дробилке наносится весом пальца и инерцией вращения вала, а в молотковой – исключительно весом молотка.

Применяется для минералов высокой прочности.

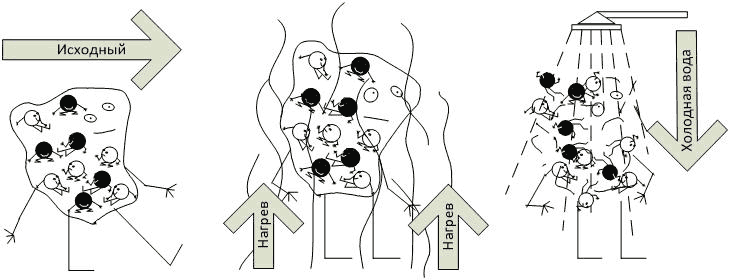

Рис. 1.6. Принцип разрушения перепадом температур.

Суть метода заключается в нагреве вещества в печи или трением частиц минерала друг о друга, с последующим резким охлаждением водой с температурой, близкой к нулю. При нагреве происходит расширение кристаллической структуры минерала, а при резком охлаждении – кратное ослабление прочности, образование трещин и разрушение.
