Конструктивно данные мельницы отличаются размерами, геометрией и вариантами загрузки и выгрузки материала.

Применяют для материалов малой и средней прочности.

Условная технологическая задача заключается в разрушении крупного, не очень прочного материала, часто используют для переработки пластмасс и другого вторичного сырья.

Дезинтегратор состоит (рис. 1.11) из минимум двух многосекторных роторов, каждая секция которых вращающихся в противоположных направлениях. Каждая вращающаяся секция снабжена ударными стержнями (бичами). Процесс разрушения происходит за счет ударов бичами по материалу.

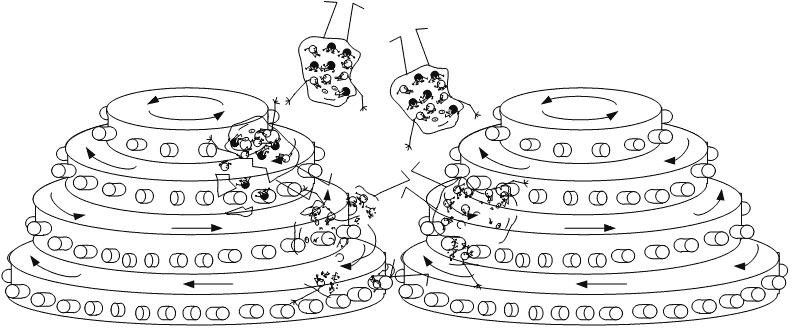

Рис. 1.11. Принцип работы дезинтегратора.

Основной особенностью дезинтегратора является обеспечение многократного удара по материалу и тем обстоятельством, что частица проходит поэтапное разрушение с возрастающей интенсивностью.

Дезинтегратор работает в непрерывном режиме.

Конструктивно данные устройства отличаются размерами, количеством роторов и вариантами движения их секций.

Применяют для материалов малой и средней прочности.

Конструктивно вибрационные мельницы подразделяются на виброистератели (рис. 1.12.) и, собственно, вибромельницы, (рис. 1.13), широко применяемые в лабораторных устройствах. В промышленности эти аппараты нашли ограниченное применение из-за малой производительности.

Рис. 1.12. Принцип работы виброистирателя.

Данные машины работают в периодическом режиме следующим образом: материал подается в измельчающие камеры, также туда помещаются истирающие (пестик для виброистирателя) или мелющие тела (шарики для вибромельницы)

Механика процессов разрушения, происходящих при вибрационном измельчении, аналогична шаровым мельницам.

Рис. 1.13. Принцип работы вибрационной мельницы.

Классификация является процессом разделения материала по крупности.

Процессы классификации происходят либо на ситовой поверхности (грохочение), либо с помощью гравитационных или гидродинамических сил.

Основными аппаратами, использующими принцип классификации под действием гидродинамических сил, являются гидроциклоны и спиральные классификаторы.

Принцип работы спирального классификатора можно увидеть размешивая сахар ложкой в прозрачном стакане с чаем, когда наиболее мелкие сахаринки всплывают до поверхности, а крупные витают около дна.

Спиральный классификатор состоит (рис. 1.14) из вращающейся спирали (обычно двух, иногда трех), создающей восходящие потоки с интенсивностью, достаточной для всплытия мелких частиц, но слишком слабой для всплытия крупных частиц.

Мелкие частица разгружаются через порог (борт) с потоком воды, а крупные вычерпываются спиралью в сборник.

Спиральный классификатор работает в непрерывном режиме.

Крупность разделения регулируется скоростью вращения спиралей.

Рис. 1.14. Принцип работы спирального классификатора.

Принцип работы классифицирующего гидроциклона можно увидеть наливая воду в ведро из шланга, направив поток по касательной вдоль стенки.

Классифицирующий гидроциклон состоит (рис. 1.15) из цилиндрической и конических частей, питающего патрубка, сливной (мелкий продукт) и песковой (крупный продукт) насадок. Сливная насадка «утоплена» в цилиндрическую часть гидроциклона, и эту часть называют сливным стаканом.

Рис. 1.15. Принцип работы гидроциклона.

Диаметр отверстия в песковой насадке всегда меньше питающего диаметра, таким образом формируется восходящий поток, улавливаемый сливным стаканом. Данный восходящий поток выносит мелкие частицы в сливной продукт. Более крупные, а значит, тяжелые частицы тонут, и попадают в песковый продукт.

Конструкции гидроциклонов разнообразны. По форме различают цилиндрические (обычно «лежат на боку»), цилиндроконические (вертикальные), часто несколько гидроциклонов объединяют в один аппарат.

Из гидроциклонов малых диаметров формируют батареи, от 2–3 шт. до 40–50 шт.

Классифицирующий гидроциклон работает в непрерывном режиме.

Крупность разделения регулируется соотношением диаметров насадок и входящим давлением воды.

Грохочение является классификацией с помощью просеивающей поверхности.

Аппараты для классификации с решетом называются грохотами.

Рис. 1.16. Основные формы просеивающих поверхностей.
