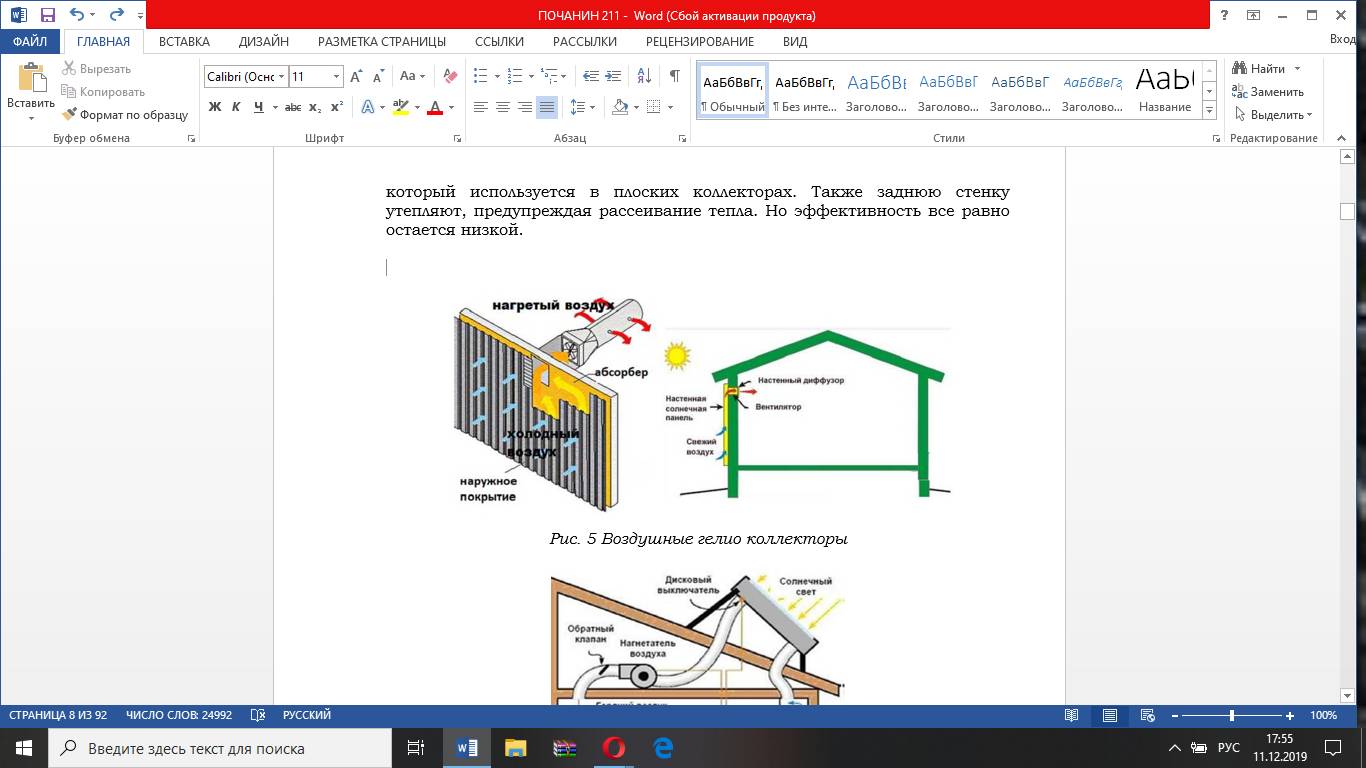

Рис. 5 Воздушные гелиоколлекторы

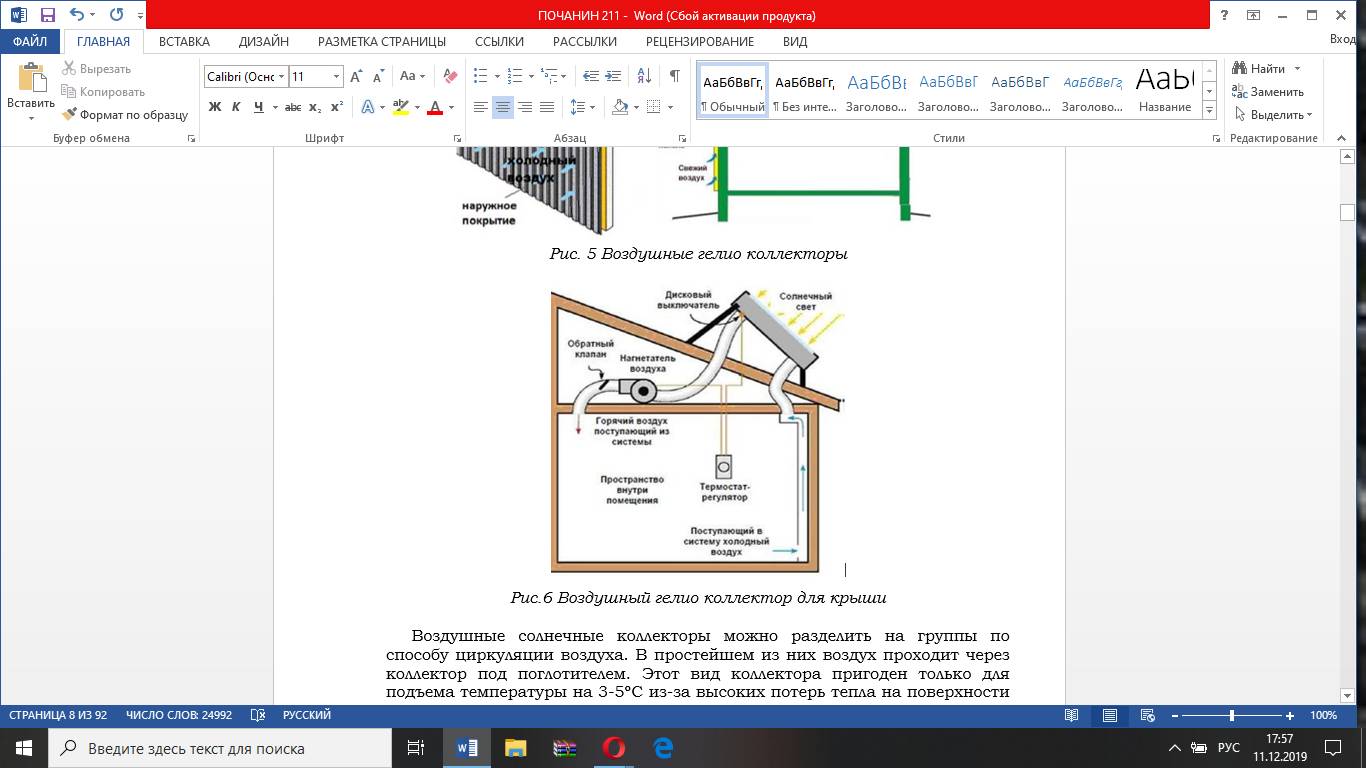

Рис.6 Воздушный гелиоколлектор для крыши

Благодаря прозрачной крышке излучение тепла с поглотителя снижается незначительно, но из-за снижения конвективных тепло потерь можно достичь подъема температуры на 20–50oС в зависимости от количества солнечной радиации и интенсивности воздушного потока. Можно добиться дальнейшего снижения тепловых потерь, проведя воздушный поток и над поглотителем, и под ним, так как при этом удваивается площадь поверхности теплопередачи. Потери тепла из-за излучения при этом снизятся благодаря пониженной температуре поглотителя. Однако одновременно происходит и снижение поглотительной способности абсорбера из-за наслоения пыли, если воздушный поток проходит с обеих сторон поглотителя. Основными достоинствами воздушных коллекторов являются их простота и надежность. Такие коллекторы имеют простое устройство. При надлежащем уходе качественный коллектор может прослужить 10–20 лет, а управление им весьма несложно. Теплообменник не требуется, так как воздух не замерзает.

Солнечный коллектор, который нагревает воздух, может служить дешевым источником тепла для сушки сельскохозяйственных культур – зерна, фруктов или овощей. Так как солнечные коллекторы с высокой эффективностью нагревают температуру воздуха в помещении на 5–10oС (а сложные устройства – еще больше), они могут использоваться для кондиционирования воздуха на складах.

К этому типу гелиоколлекторов относятся плоские закрытые коллекторы, в которых теплопередача совершается посредством жидкости, либо коллекторы-концентраторы, в которых тепло концентрируется. Представителем последних является коллектор вакуумированный трубчатый.

Плоский солнечный коллектор-это один из самых распространенных видов солнечных коллекторов, которые работают по принципу парникового эффекта, а именно то, что сквозь стекло практически полностью все солнечные лучи проходят и попадают на поверхность солнечного коллектора, рис. 7.

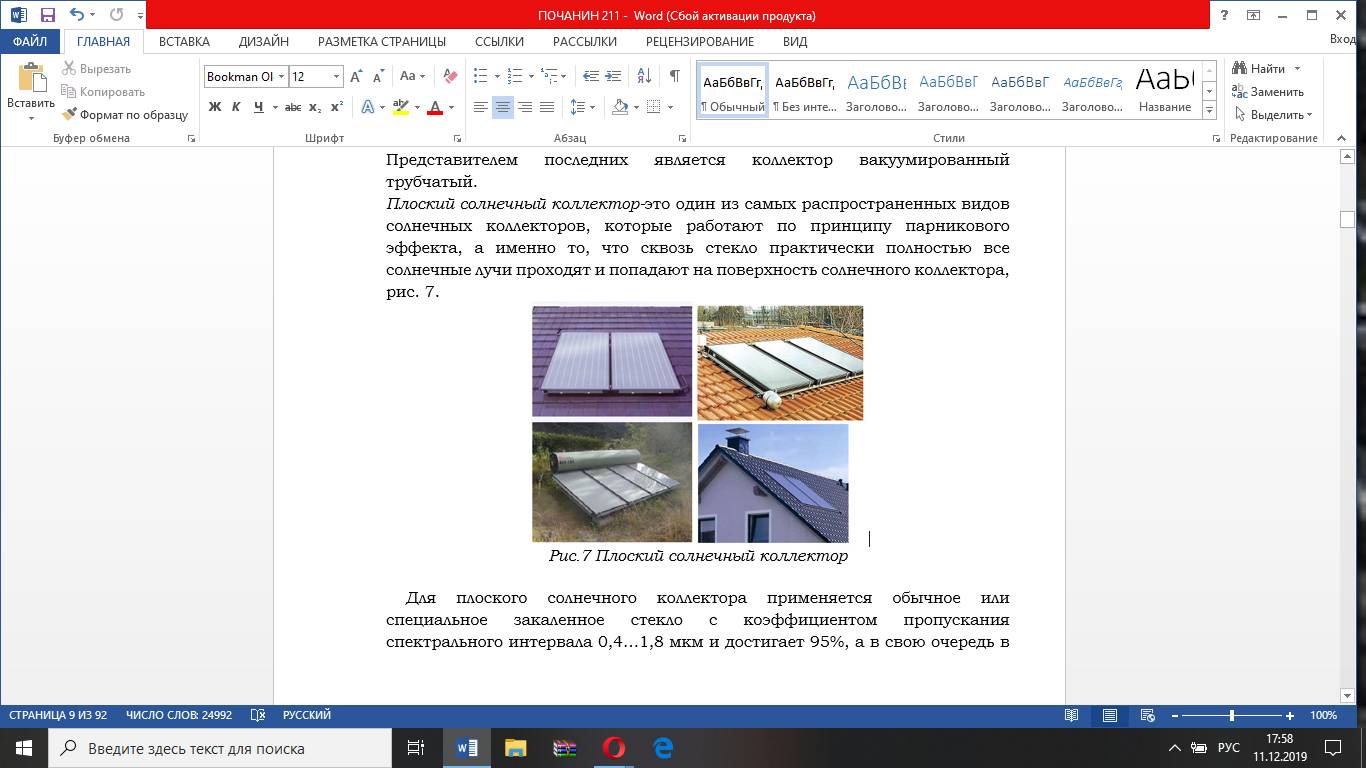

Рис.7 Плоский солнечный коллектор

Для плоского солнечного коллектора применяется обычное или специальное закаленное стекло с коэффициентом пропускания спектрального интервала 0,4…1,8 мкм и достигает 95%, а в свою очередь в нижней части коллектора используется теплопоглощающее покрытие с эффективностью 90% (высокоселективное покрытие). Поверхность стекла применяют матовую, которая больше поглощает солнечных лучей, чем глянцевая поверхность.

Плоский солнечный коллектор состоит из следующих основных элементов, рис.8:

• корпус;

• трубки с теплоносителем;

• абсорбер и теплопоглощающее покрытие;

• прозрачное защитное покрытие (обычно стекло);

• термо изолирующее покрытие (обычно минеральная вата в комбинации со светоотражающей алюминиевой фольгой);

• входных и выходных патрубков подсоединения к магистрали системы отопления и ГВС;

• элементы крепления оборудования.

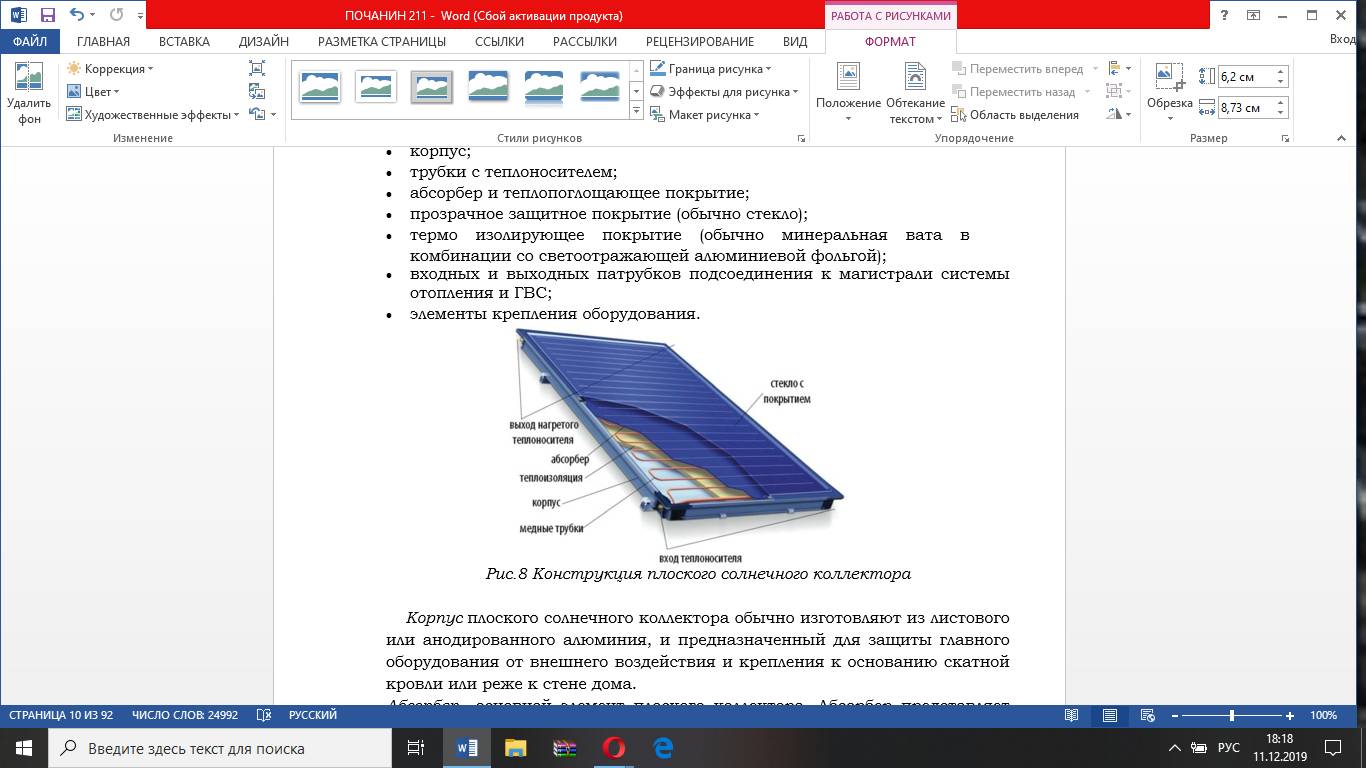

Рис.8 Конструкция плоского солнечного коллектора

Корпус плоского солнечного коллектора обычно изготовляют из листового или анодированного алюминия, и предназначенный для защиты главного оборудования от внешнего воздействия и крепления к основанию скатной кровли или реже к стене дома.

Абсорбер – основной элемент плоского коллектора. Абсорбер представляет собой обычно медную пластину с теплопоглощающим покрытием. К адсорберу припаян проточный трубопровод, для отвода тепла, который может располагаться по двум схемам: «меандр» и «арфа». Абсорбер помещается в стеклянный корпус. Одна поверхность, что покрыта теплопоглощающим слоем принимает солнечное излучение, а вторая сторона (противоположная) для снижения тепло потерь утепляется специальным материалом. Отвод теплоты от теплопоглощающего покрытия осуществляется через медный или алюминиевый теплообменник, внутри которого в качестве теплоносителя помещена вода или антифриз.

В разных моделях плоских солнечных коллекторах могут быть:

– абсорбер из меди лирообразной формы, поверхность которого покрыта высокоселективным черным хромом, что дает возможность к параллельному подключению коллекторов;

– абсорбер из меди, меандров с высокоселективным покрытием «Sunselect»;

– абсорбер из меди двойной лирообразной формы с высокоселективным покрытием «Eta plus».

В плоских солнечных коллекторах используют следующие виды стекол:

– обычное стекло;

– специальное закаленное стекло. Особенностью является повышенная прочность на удар и высокая рассеянность;

– анти рефлексное стекло – это стекло, на обеих поверхностях которого нанесен специальный слой элиминирующий отражение солнечного света и поэтому максимальное количество этого излучения попадает на абсорбер (до 96%);

– полярное стекло (самоочищающееся стекло); поверхность такого стекла покрыта специальным слоем диоксид титана, что приводит к выгоранию на солнце всего органического мусора, который оседает на поверхность коллектора, а дождь смывает его остатки, оставляя стекло чистым.
