В более дорогих версиях плоского солнечного коллектора вместо обычного защитного стекла применяется стекло из поликарбоната, которое также хорошо пропускает солнечные лучи, но является более стойким к ударам.

Очень важно, чтобы плоские коллекторы имели хорошую теплоизоляцию, которая снижает потери тепла. Обычно теплоизоляция плоских коллекторов устанавливается толщиной 20…60 мм изготовленной из минеральной ваты и светоотражающей алюминиевой пленки

Плоские солнечные коллекторы располагаются непосредственно на склонах крыш, направленных по направлению к югу, или на специальных рамах для установки на плоских крышах или площадках.

Принцип работы данных устройств заключается в следующем. Солнечные лучи проходят через переднее плоское прозрачное защитное стекло, способное выдержать снеговые нагрузки, град и другие механические воздействия, через воздушную прослойку в несколько сантиметров, которая является теплоизолятором, и нагревают поверхность абсорбера. Для лучшего поглощения солнечных лучей, поверхность абсорбера покрыта селективным покрытием. К абсорберу прикреплены трубки из теплопроводного материала, по которым циркулирует теплоноситель. Абсорбер нагревает трубки, которые передают тепло теплоносителю. Движение теплоносителя в системе создается циркуляционным насосом. Вся конструкция смонтирована на прочной раме. Конкретные значения размеров элементов плоских солнечных коллекторов определяются их производителями и являются решениями проектировщиков, но типовыми значениями можно признать следующие:

– защитное прозрачное стекло – 3–3,5 мм. При меньшей толщине, трудно обеспечить прочность, при большей – возрастает вес и снижается КПД;

– воздушный зазор между стеклом и абсорбером – 25–35 мм. При меньшем размете растут тепло потери, при большем- габариты и вес;

– толщина нижнего теплоизоляционного слоя – 35–50 мм. При меньшем значении, плохая термоизоляция, при большем, растут габариты и вес.

Абсорберы плоских коллекторов бывают цельно листовыми и перьевыми. В перьевых абсорберах к отдельным пластинам прикреплена или приварена трубка, в которой циркулирует теплоноситель. Трубки в таких абсорберах соединяются между собой в виде «арфы» (коллекторный тип).

В цельно листовых абсорберах система распределения теплоносителя бывает в виде «меандра» или же трубки, соединенные коллекторным типом. На рис. 9 представлены перьевые и цельно листовые абсорберы плоских коллекторов. На рис.10 представлены варианты соединения трубок в плоских коллекторах.

В первом варианте соединения трубок, возникает вопрос равномерного распределения жидкостей по каналам. Обычно это достигается увеличением диаметра горизонтальных участков труб коллектора. Во втором варианте, необходимо предусмотреть уклоны для обеспечения вытеснения воздуха при его заполнении.

Самым высокотехнологичным элементом в конструкции абсорбера является специальное поглощающее покрытие. Очевидно, что для повышения эффективности работы необходимо, чтобы это покрытие могло поглощать максимально большую часть тепловой энергии от падающих на поверхность гелио коллектора солнечных лучей, а при нагреве излучало минимальную долю поглощенной энергии в инфракрасном спектре. При отсутствии теплового разбора плоские коллекторы способны нагреть теплоноситель до 190–200°С.

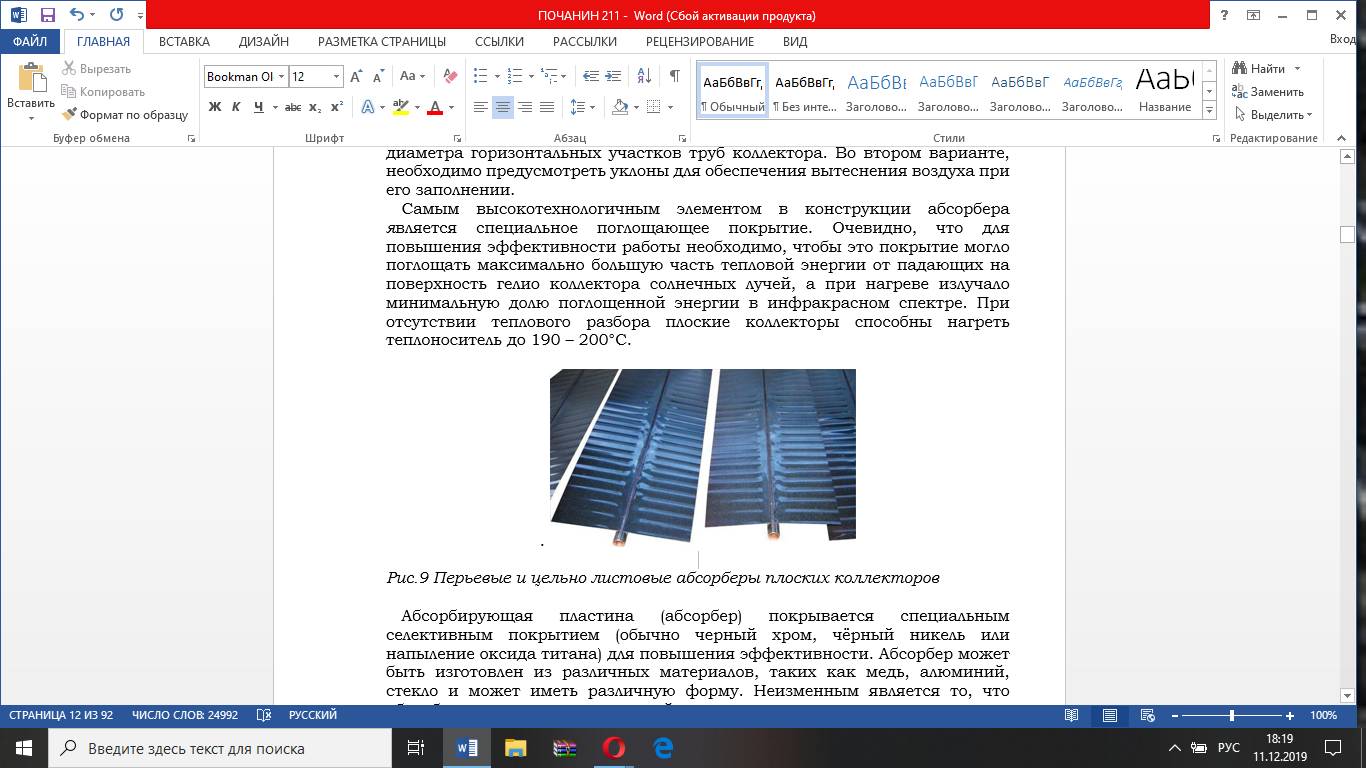

Рис.9 Перьевые и цельно листовые абсорберы плоских коллекторов

Абсорбирующая пластина (абсорбер) покрывается специальным селективным покрытием (обычно черный хром, чёрный никель или напыление оксида титана) для повышения эффективности. Абсорбер может быть изготовлен из различных материалов, таких как медь, алюминий, стекло и может иметь различную форму. Неизменным является то, что абсорбер находится на освещенной солнечным излучением части солнечного коллектора. Для максимального поглощения солнечного излучения на абсорбер наносят специальное поглощающее селективное покрытие. Это покрытие обеспечивает максимально возможное поглощение солнечной энергии, попадающей на абсорбер, при этом препятствует обратному излучению.

В перьевых абсорберах к отдельным пластинам прикреплена или приварена трубка. Трубки в таких абсорберах соединяются между собой в виде арфы или еще это соединение называют коллекторным типом. В цельно листовых абсорберах система распределения теплоносителя может быть различной. Это могут быть трубка в виде меандра или же трубки коллекторного типа, а также может быть применен метод штамповки. Чем больше падающей энергии передаётся теплоносителю, протекающему в коллекторе, тем выше его эффективность.

Повысить её можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре, эффективность которого может составлять около 95%. Стандартным решением повышения эффективности коллектора стало применение абсорбера из листовой меди из-за её высокой теплопроводности. Также высокая эффективность достигается увеличением площади контакта трубки и медного листа: у формованного листа и паянного соединение она максимальна, у соединения ультразвуковой сваркой – меньше. Используется также алюминиевый экран. Сама панель является воздухонепроницаемой, для чего отверстия в ней заделываются силиконовым герметикам. Повысить эффективность гелио коллектора можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре, эффективность которого может составлять около 95%.
