– обеспечить небольшой подогрев больших объемов воды;

– есть потребность в тепловой энергии на протяжении солнечного дня;

– высокий средний уровень инсоляции;

– происходит быстрая прокачка воды через систему.

2. Вакуумные трубки двойного вакуумирования (double vacuum tube (сокращенно DVT) или super vacuum tube) представляют собой колбу термоса (колба в колбе) как и первый тип, Отличием является то, что из внутренней колбы тоже откачан воздух до 1х10–4 Па и внутрь залито 20 мл легкоиспаряющейся жидкости (аналог пропилен гликоля), рис.15. На устье вакуумной трубки наварен стеклянный теплообменник-конденсатор длинной 150 мм и диаметром как внутренняя колба вакуумной трубки. Толщина стенок стеклянных колб, марка стекла, внешние типоразмеры у вакуумных трубок всех типов одинаковые, как и у вакуумных трубок первого типа. Верхние запаянные концы вакуумных трубок (с теплообменником) вставляются через уплотнители в бак-термос, расположенный на раме над ними, и не образуют с ним одну ёмкость. Теплоноситель системы – легкоиспаряющаяся жидкость, находящаяся во внутренней колбе. Тип циркуляции – пассивный. Принцип действия – прямой теплообмен между теплообменником-конденсатором вакуумной трубки двойного вакуумирования (DVT) и водой в баке-термосе. Легкоиспаряющаяся жидкость в вакуумной трубке нагревается внутренней стеклянной колбы, которая нагревается от солнца, и при +35°С начинает испаряться. Пар поднимается и поступает в верхнюю часть вакуумной трубки, где расположен конденсатор-теплообменник, там контактируя через стекло с водой в баке- термосе, отдает тепло, конденсируется и стекает вниз в вакуумную трубку. Затем цикл повторяется, создавая таким образом непрерывный процесс теплообмена. Таким образом, происходит нагрев воды внутри бака-термоса. Прямого контакта между теплоносителем и водой нет. Показатель максимального КПД (оптического КПД "o") солнечного водонагревателя с вакуумными трубками DVT достигает 90–92%.

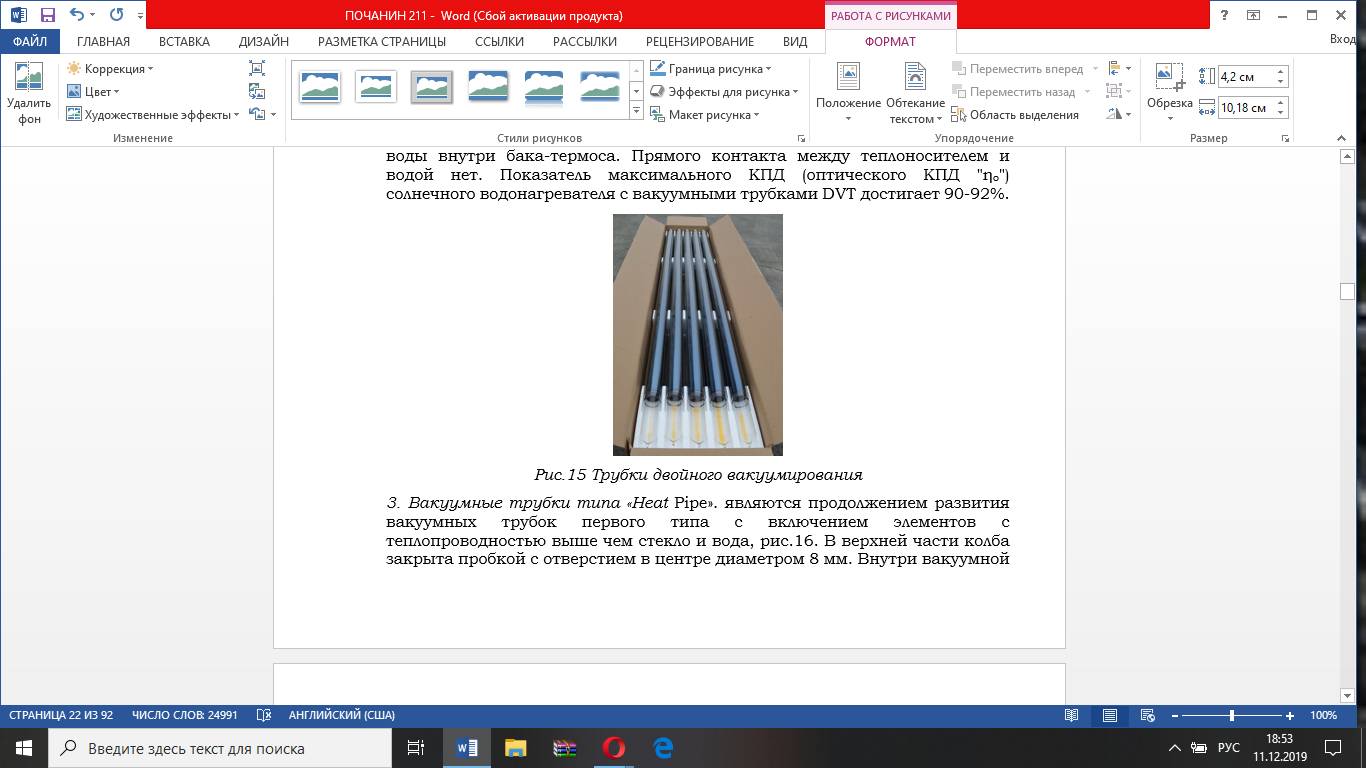

Рис.15 Трубки двойного вакуумирования

3. Вакуумные трубки типа «Heat Pipe». являются продолжением развития вакуумных трубок первого типа с включением элементов с теплопроводностью выше чем стекло и вода, рис.16. В верхней части колба закрыта пробкой с отверстием в центре диаметром 8 мм. Внутри вакуумной трубки «Heat Pipe» помещена медная трубка диаметром 8 мм, запаянная с обоих концов, и имеющая на верхнем конце расширение до 14 мм или 24мм (конденсатор-теплообменник). Внутри медной трубки находится теплоноситель – легкоиспаряющаяся жидкость, имеющая температуру кипения +35°С. Тип циркуляции – пассивный. Медная трубка располагается в центре внутренней стеклянной колбы при помощи алюминиевой пластины-пружины, которая передает тепло от внутренней колбы к медной трубке. Принцип действия – прямой теплообмен между конденсатором-теплообменником и водой в баке-термосе или антифризом в манифолде. Стеклянная стенка внутренней колбы нагревается от абсорбционного слоя и передает тепло алюминиевой пластине-пружине, которая удерживает медную трубку в центре колбы. От алюминиевой пластины тепло передается медной трубке. Легкоиспаряющаяся жидкость в вакуумных трубках «Heat Pipe» нагревается от стенок медной трубки, и при +35°С начинает испаряться.
