Балка с распределенной нагрузкой условно разбивается на ряд участков с заменой распределенной нагрузки, приходящейся на каждый участок, сосредоточенной силой, приложенной по центру тяжести участка.

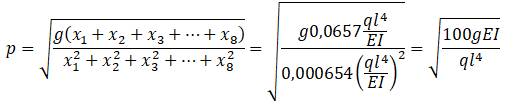

Колебания системы с распределенной нагрузкой находятся по приведенной выше формуле:

Точность решения зависит от числа n участков.

Прогибы находят по уравнению упругой линии с равномерно распределенной нагрузкой:

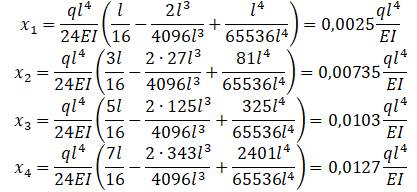

Для 8 участков (8 прогибов):

С учетом этого, уравнение упругой линии:

С учетом того, что

__

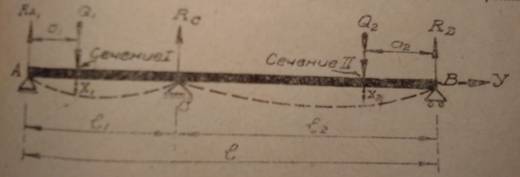

Рассмотрим по методу Релея колебания балки на нескольких опорах [2,с.87].

Схема трехопорного неразрезного вала подходит для однопролетного вала, имеющего дополнительный короткий пролет в верхней стойке привода электродвигателя.

В целом многопорный вал больше соответствует конструкциям полупогружных насосов, погружных электродвигателей, но пример трехопорного вала нужно использовать в проектировании химических и нефтяных аппаратов с перемешивающими устройствами.

Форма прогиба такая же как у статического прогиба под действием сил, применяя принцип Даламбера (приводя динамическое нагружение к статическому приложению сил).
