Список полей, определенных в системе P-CAD по умолчанию и их возможное использование при оформлении чертежей приведены в таблице 2.3. В этой таблице полужирным шрифтом выделены названия полей, которые могут быть использованы для оформления чертежей по российским стандартам.
Таблица 2.3 Системные поля
Название
Расшифровка
Approved By
Одобрил (можно поместить в графу Утв.)
Author
Автор (можно поместить в графу Разраб.)
Checked By
Проверил (можно поместить в графу Пров.)
Company Name
Название компании
Current Date
Текущая дата.
Current Time
Текущее время.
Date
Дата
Drawing Number
Номер чертежа (Децимальный номер)
Drawn By
Чертил
Engineer
Инженер (можно поместить в графу Т.контр.)
Filename
Имя файла
Modified Date
Дата изменения
Note
Заметки
Number Of Sheets
Количество листов (поместить в графу Листов)
Revision
Версия
Revision Note
Заметки к версии
Sheet Name
Имя листа
Sheet Number
Номер листа (поместить в графу Лист)
Time
Время
Title
Название проекта
Поскольку не все графы основной надписи чертежа закрываются системными полями необходимо расширить список полей.
• Создайте дополнительное поле
1) В основном меню выберите команду File/Design Info… (файл/информация о проекте).

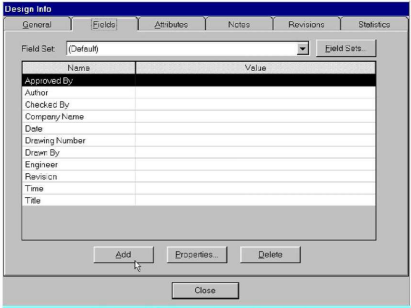

2) На появившейся панели Design Info (рисунок 2.11) выберите закладку Field (поле) и нажмите кнопку Add (добавить).
Рисунок 2.11. Список полей проекта

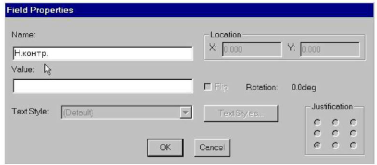

3) Па панели Field Properties (свойства поля) (рисунок 2.12) в окне Name (имя) напечатайте Н.контр. Окно Value (значение) оставьте пустым.
Рисунок 2.12. Задание имени нового поля
4) Для завершения диалога создания нового поля нажмите кнопку ОК.
Аналогичным образом можно ввести в проект любое количество дополнительных полей.
Перед началом размещения полей на чертеже рекомендуется установить нужный стиль текста для отображения их значений
• Установите стиль Текст3_5_курсив в качестве текущего
1) В основном меню выберите команду Options/Text Style…
2) Отметьте щелчком левой кнопки мыши стиль Текст3_5_курсив в списке стилей на панели Options Text Style (рисунок 2.13).
Рисунок 2.13. Установка текущего стиля текста
3) Нажмите кнопку Close для завершения диалога выбора стиля текста.
Текущий стиль текста в списке стилей отмечается символом «*» (звездочка) и его название указывается в строке Current Text Style в верхней части панели Options Text Style (рисунок 2.13).
• Разместите поля в штампе чертежа
1) В основном меню выберите команду Place/Field (аналог – кнопка
2) Щелкните левой кнопкой мыши в любом месте чертежа.
3) На появившейся панели Place Field (рисунок 2.14) выберите из списка название нужного поля, например, «Author» (автор) и щелкните по нему левой кнопкой мыши.
Рисунок 2.14. Выбор поля из списка
4) Нажмите кнопку ОК для закрытия панели выбора полей.
5) Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае – левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля.
Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля в фигурных скобках, например, {Date}
6) Повторяя пп. 2-5, разместите в соответствующих графах штампа нужные поля, как показано на рисунке 2.15.
