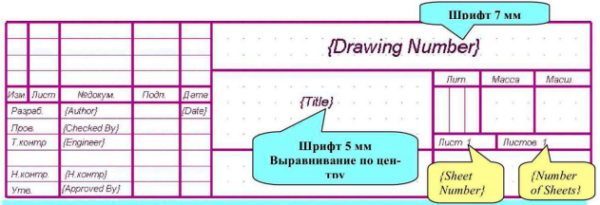

Рисунок 2.15. Размещение полей в ячейках основной надписи

1) В графе «Лист» разместите системное поле Sheet Number (номер страницы), а в графе «Листов» – системное поле Number Of Sheets (количество страниц);

2) При размещении полей их свойства недоступны!!

• Измените свойства поля {Drawing Number} (децимальный номер)

1) Перейдите в режим выбора элементов (нажата кнопка

на инструментальной панели).

2) Щелкните по элементу, свойства которого вы хотите изменить, вначале левой кнопкой мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.

3) В появившемся меню выберите команду Properties… (свойства).

4) На панели Field Properties (рисунок 2.16) в окне со списком Text Style выберите стиль текста Текст7_курсив с высотой букв 7 мм

Рисунок 2.16. Изменение стиля текста для поля

5) В группе Justification (Выравнивание) нажмите центральную кнопку для задания выравнивания по центру.

6) Нажмите кнопку ОК для завершения диалога задания свойств поля.

• Измените свойства поля {Title} «Название проекта»

1) Для поля {Title} следует установить стиль текста Текст5_курсив и задать выравнивание по центру.

• Сохраните файл на диске с прежним именем Штамп лист 1

2.4 Редактирование чертежа

Используя возможности системы, можно легко изменить имеющийся чертеж, создавая новые проекты. Покажем, как это сделать, преобразуя созданный штамп для первых листов графических конструкторских документов в штамп второго и последующих листов (форма 2а по ГОСТ 2.104-68).

• Используя имеющийся штамп для листа 1, создайте штамп для листа 2.

1) Используя команду File/Save As…, сохраните текущий проект в папке «Шаблоны» под именем Штамп_лист_2.

2) Переместите поля {Drawing Number} и {Sheet Number}, а также надпись «Лист» в нижнюю часть штампа (рисунок 2.17).

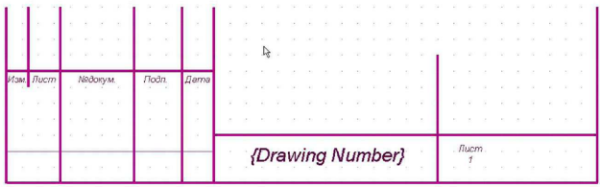

Рисунок 2.17. Заготовка штампа второго листа

3) Удалите лишние поля, линии и надписи, как показано на рисунке 2.17. Для этого просто отмечайте нужный элемент щелчком левой кнопкой мыши и нажимайте клавишу DELETE

4) Нажав клавишу CTRL, последовательно выделяйте щелчком левой кнопки мыши надписи в левой части заготовки штампа и горизонтальную основную линию над ними. Отмеченные элементы изменят цвет и будут окружены пунктирной прямоугольной рамкой (врезка).

5) Отпустите клавишу и щелкните правой кнопкой мыши. В появившемся контекстном меню выберите команду Selection Point (точка выбора).

6) Укажите курсором левый нижний угол прямоугольника выделения и щелкните левой кнопкой мыши. В этом месте появится точка привязки (большой желтый квадрат с диагоналями). На врезке на точку привязки указывает курсор.

7) Нажмите левую кнопку мыши и, не отпуская ее, переместите выделенную область за точку привязки, как показано на врезке.

Точку привязки необходимо совместить с левым нижним углом штампа. Отпустите левую кнопку мыши. Результат операции показан на врезке.

8) Щелкните левой кнопкой мыши по верхней основной горизонтальной линии. Она выделиться и но ее краям появятся маленькие квадраты

. Укажите курсором на левый квадрат, нажмите левую кнопку мыши и, не отпуская ее, растяните линию до левого края штампа.

9) Длины вертикальных линий наоборот следует уменьшить до 15 мм. Окончательный вариант штампа для второго листа приведен на рисунок 2.18.

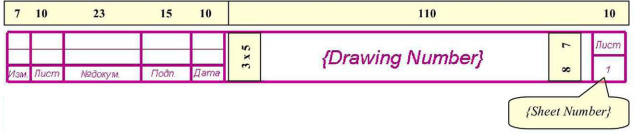

Рисунок 2.18. Штамп для второго и последующих листов схемы

10) Сохраните созданный штамп с прежним именем, используя команду File/Save.

2.5 Создание форматки чертежа

Используя разработанные штампы, можно легко создать форматки для чертежей любых размеров и затем использовать их для оформления рабочих проектов. Покажем, как это можно сделать на примере чертежа формата A3 с горизонтальным расположением длинной стороны (размер 420x297).
