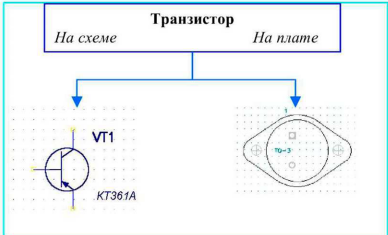

Рисунок 3.1. Представление компонента

3.2 Создание новой библиотеки

Все вновь созданные или отредактированные элементы рекомендуется хранить в отдельной библиотеке (библиотеках) поскольку системные библиотеки P– CAD при переустановке системы переписываются заново!!!

• Создайте новую библиотеку

1) Запустите схемный редактор, если он еще не запущен.

2) В меню Library (библиотеки) выберите команду New (новая). Появится панель Library New (рисунок 3.2).

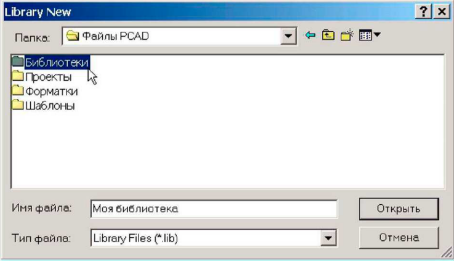

Рисунок 3.2. Создание новой библиотеки

3) В окне задания имени файла наберите Моя библиотека.

4) Сохраните новый библиотечный файл в папку «Библиотеки».

• Подключите новую библиотеку к проекту

1) Выберите в меню команду Library/Setup.

2) На появившейся панели Library Setup нажмите кнопку Add (добавить) (рисунок 3.3).

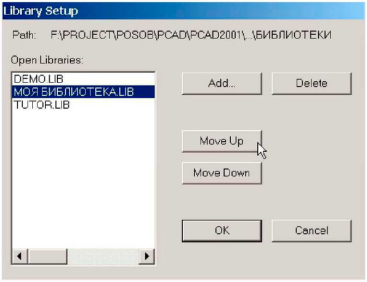

Рисунок 3.3. Подключение библиотеки к проекту

3) Перейдите в каталог «Библиотеки», щелкните по имени файла Моя библиотека.lib и нажмите кнопку Открыть.

4) На панели Library Setup в окне Open Libraries (открытые библиотеки) появится название вновь подключенной библиотеки (рисунок 3.3).

5) Если список открытых библиотек содержит несколько строк, щелкните левой кнопкой мыши по имени вновь подключенной библиотеки для его выделения и с помощью кнопки Move Up переместите его в начало списка.

6) Кнопка Move Down позволяет перемещать выделенную в списке библиотеку вниз по списку, а кнопка Delete удаляет выделенную в списке библиотеку (библиотеки).

3.3 Создание символа резистора

Работу по созданию компонентов начнем с самого распространенного элемента – резистора с мощностью рассеяния 0,25 Вт.

• Нарисуйте условное графическое обозначение резистора

1) Загрузите в схемный редактор файл шаблона Настройки Schematic.sch.

2) Активизируйте команду Option/Grids и на панели Option Grids (см. рисунок 3.4) в рамке Mode (режим) переключитесь с абсолютной сетки на относительную (Relative). Также установите флажок Prompt for Origin (указать начало координат).

Рисунок 3.4. Изменения в стройках сеток

3) Закройте панель Option Grids и, переместив курcop, имеющий вид наклонного перекрестия

, в середину рабочею поля, щелкните левой кнопкой мыши. Здесь будет начало координат относительной сетки.

4) В меню Place выберите команду Line и установите толщину линии –Thin (тонкая).

5) Шаг сетки установите равным 1 мм.

6) Нарисуйте прямоугольник размером 10x4 мм с вертикально расположенной большой стороной.

7) Установите шаг сетки 0.1 мм и нарисуйте в прямоугольнике наклонную линию, как показано на врезке.

• Подключите к резистору верхний вывод

1) Вновь установите шаг сетки равным 1 мм.

2) В меню Place выберите команду Pin (аналог кнопка

на инструментальной панели) и щелкните левой кнопкой мыши на рабочем поле.

3) На появившейся панели Place Pin в рамке Length (длина) установите флажок User (пользовательский) и задайте длину вывода равной 5 мм, как показано на рисунке 3.5.

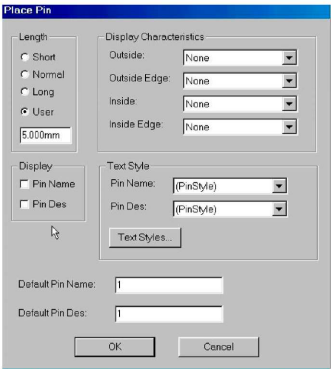

Рисунок 3.5. Установка параметров вывода

4) В рамке Display (показывать) сбросьте оба флажка, поскольку ни имя вывода (Pin Name), ни его позиционное обозначение (Pin Des) не нужны в данном случае.

5) В окне Default Pin Name (имя вывода по умолчанию) и окне Default Pin Des поставьте по единице и нажмите кнопку ОК.

6) Па поле чертежа нажмите левую кнопку мыши и не отпускайте ее.

7) Нажимая клавишу с буквой R, добейтесь вертикального расположения вывода, чтобы место подключения проводников (маленький квадрат) был наверху, а курсор внизу (см. врезку).

8) Не отпуская левой кнопки мыши, перемещайте вывод к середине верхней стороны прямоугольника.

9) Совместив курсор со средней точкой верхней стороны, отпустите левую кнопку мыши.

10) Щелкните правой кнопкой мыши.
