Холодная вентиляционная магистраль представляла собой трубку длиной 7 м, смотанную в спираль, помещенную в металлический бак 0,3 м и объемом 10 л, наполненный смесью холодной воды и льда. Изменяя длину трубки, находящейся в баке, можно было добиться понижения температуры подаваемого воздуха до 15°С непосредственно у входа в вентиляционное снаряжение и подшлемник при наиболее теплонапряженных режимах.

Система вентиляции головы представляла собой полихлорвиниловую трубку 8 мм, спрофилированную в виде кольца 17 см и с подводящими магистралями, расположенными в затылочной части головы. На кольцевой части трубки имелись отверстия 1–1,5 мм для выхода вентилирующего воздуха. Стыковка трубок с подводящими магистралями производилась с помощью легкоразъемных переходников. Вес кольца – 20 г.

Качество операторской деятельности, выполняемой на стенде-тренажере, оценивалась методом двухмерного компенсаторного слежения за сигналами синусоидальной формы с частотой 0,15x0,15 Гц. Разработка и сопровождение модели слежения проводилось по авторской методике инженера, научного сотрудника Д. А. Арбузова. На первом этапе сигнал задавался прибором МН7, который позже был заменен на более современную модель МН10 (рис. 3.4). Основной проблемой приборов серии МН являлось то, что все они были ламповыми и в течение непродолжительной работы из-за нагрева в них сбивалось положение «нуля». Учитывая эту проблему и развитие научно-технического прогресса, прибор МН 10 был в последствии заменен на аналого-вычислительный комплекс АВК 2/3 (рис. 3.5), в сочетании с выполнением задачи выбора из 2 альтернатив, задаваемой аппаратурой «Физиолог-М». Прибор индикатора НКП-4 находился на расстоянии 60 см от глаз испытателя. Удержание стрелок прибора НКП-4 в заданной зоне диаметром 10 мм производилось посредством подачи электрических сигналов на стрелки прибора при помощи ручки, соединенной с потенциометрами по «крену» и «тангажу». Индикатор блока «Резервы» аппаратуры «Физиолог-М» находился вне поля зрения оператора на том же расстоянии, что и НКП-4. Ответная часть кнопки находилась на уровне левого подлокотника кресла оператора. Перед началом слежения операторы инструктировались о необходимости выполнения в первую очередь слежения, а во вторую – задача «Резервы».

Рис. 3.4 – Внешний вид прибора «МН-10»

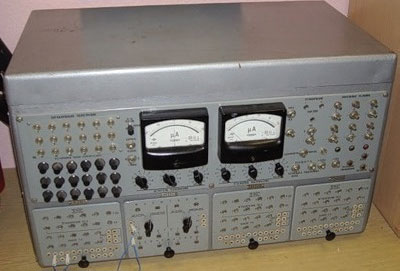

Рис. 3.5 – Внешний вид Аналого-вычислительного комплекса АВК2/3

Оценка качества операторской деятельности производилась ежеминутно циклами по 3–5 минут через каждые 5 минут и осуществлялась путем оценки следующих показателей: времени пребывания вне допустимой зоны (Т), количеством выходов за допустимую зону ( – интеграл ошибки рассогласования по «крену» и «тангажу»), скоростью переработки информации по дополнительной задаче и определению коэффициента надежности выполнения совмещенной деятельности. Скорость переработки дополнительной информации (V) определялась по задаче выбора из 2 альтернатив – сложение двух цифр (четный и нечетный результат) с последующим учетом количества правильных и неправильных ответов в течение 1 минуты. Коэффициент надежности (Кнад.) рассчитывался по формуле:

где 8 и 0,882 – эмпирические коэффициенты.

Латентный период скорости простой сенсомоторной реакции на красный свет определялся с помощью прибора КТД-1 (Венгрия). В исходном состоянии и каждые 10 минут эксперимента определяли тепловое состояние операторов путем измерения ректальной температуры (Тр), температуры поверхности кожи в 6 точках (спина, грудь, плечо, бедро, голень, лоб), температуры в заушной ямке (Ту), температуры темени (Тт), частоты сердечных сокращений, минутного объема дыхания, частоты дыхания.

До и после эксперимента определялась оральная температура (Тор), артериальное давление, вес испытателя в плавках и в снаряжении.

Измерение физиологических показателей проводилось с использованием переносной полевой термостанции ППТ-1 (Ту, Тт, Тлба), двухканальной термостанции СИТКОЛ-3 (температура кожи, Тр), электротермометра ТЭТ-2 (Тш), Hydrotest 6200 (Тор), «Физиолог-М» (кардиореспираторные показатели), медицинских весов, сфигмоманометра (рис. 3.6).

Рис. 3.6 – Операционный пульт управления исследователя

Субъективное состояние испытуемых оценивалось по методике САН-15 (Доскин, 1975), анкете реактивно-ситуационной тревожности – 20 (Ханин Ю. Л., 1976). Проводилась субъективная оценка отягощающих факторов среды обитания по 5-балльной шкале и теплоощущений участков тела по 15-балльной шкале (Разработка средств и методов подготовки летного состава для выполнения длительных полетов на самолетах-истребителях при базировании в южных регионах страны, 1992).

В ходе эксперимента за испытателем осуществлялся непрерывный врачебный контроль визуально, с помощью радиообмена и по физиологическим показателям. На любой стадии была предусмотрена возможность прекращения эксперимента и экстренной эвакуации испытателя.

Одновременно с измерением физиологических показателей регистрировались теплофизические параметры:

• температура воздуха в кабине стенда в трех точках: на уровне головы, груди и ног (Hydrotest-6200);

• температура поверхности стен кабины в пяти точках (электротермометр ТЭТ-2);

• радиационная температура (шар Вернона);

• температура воздуха, подаваемого на вентиляцию снаряжения и подшлемного пространства (Therm 2253–2);

• расход воздуха, подаваемого на вентиляцию снаряжения и подшлемного пространства (ротаметры РС-7, РС-6Г);

• давление воздуха в вентиляционных магистралях (манометр МТ);

• температура воздуха, поступающего на дыхание в подмасочное пространство (Hydrotest-6200);

• относительная влажность в кабине (Therm 2246–2).
