Технический рисунок: понятие и правила построения

.1

Понятие «технический рисунок»

В этом разделе мы разберем понятие «технический рисунок» и его применение в индустрии моды. Рассмотрим способы изображения, какие существуют виды шаблонов, графическую подачу рисунков и особенности изображения деталей, элементов.

Любая творческая деятельность изобретателя, инженера, конструктора, дизайнера всегда начинается с технического рисунка. Сам термин «технический рисунок» установлен нормативной документацией и широко применяется во многих специальностях художественно-технической деятельности (в промышленном дизайне, в архитектуре). В широком смысле он обозначает графическое изображение объекта в масштабе, с четкой передачей технической идеи, его конструктивной формы и пропорций.

Объект изображают в трехмерном или двухмерном пространстве. С помощью светотени создается форма. По данному виду рисунка можно подготовить чертеж и воплотить его в материале. Технический рисунок выполняется в проекциях, либо по условным правилам. Сфера дизайна костюма изначально обладала своими специфическими особенностями подачи технического рисунка.

Технический рисунок чаще всего изображают в двухмерном пространстве (фронтально). На его подготовку уходит не так много времени. Мы создаем такое изображение, которое будет понятно всем специалистам в швейной отрасли, даже если они говорят на другом языке.

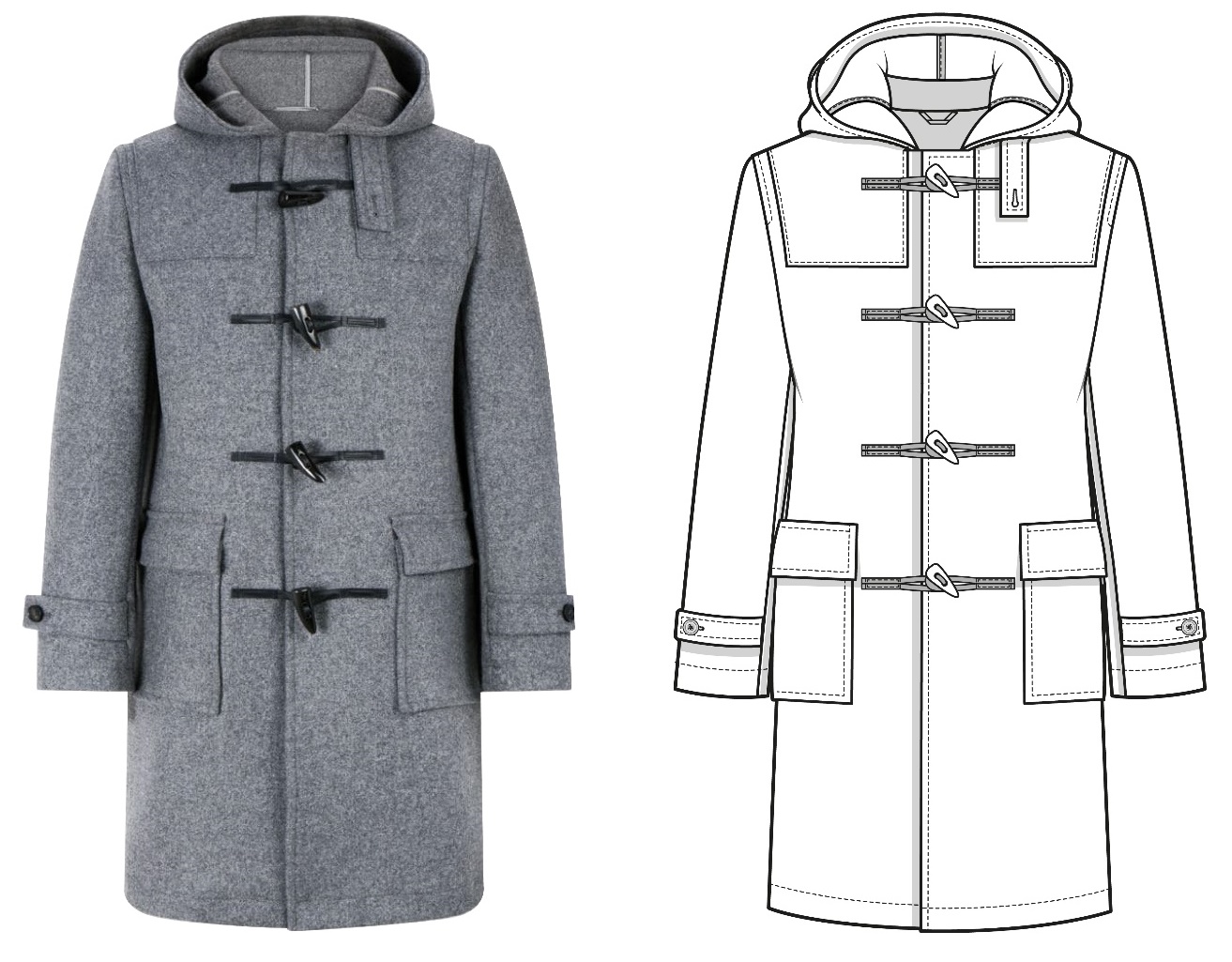

Рисунок 1.6 – Технический рисунок пальто дафлкот

(Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020)

Технический рисунок – это изображение модели во фронтальной плоскости (вид спереди, вид сзади, вид сбоку) с точной передачей всех пропорций, деталей, конфигураций линий, строчек на внешней поверхности. Он характеризует объем, силуэт, форму и конструктивное решение, показывает взаимное расположение элементов изделия. Должен давать представление, как модель будет выглядеть на фигуре человека, т.е. реалистично изображать изделие. Часто он называется линейным рисунком (fashion flat, technical drawing) или даже рабочим рисунком (рисунок 1.6).

Для чего нужен навык подготовки технического рисунка? Он позволяет сформировать профессиональное проектное мышление, познакомить с методами изображения пространственной формы на плоскости, применяемых для построения моделей одежды.

.2

В чем отличие технического рисунка от эскиза?

Художественный эскиз – это набросок модели одежды, который отражает идею, положенную в основу коллекции. Тщательная проработка всех деталей здесь не требуется. Эскиз представляет проектируемое изделие и фигуру как образ. Важна манера ношения костюма, поза, различные аксессуары, насыщение объёмами, передача многослойности конструкции, членение формы и т. д. Эскиз чаще всего не дает представление о форме деталей кроя, особенностях технологии обработки узлов.

Часто такое изображение называют еще – дизайнерский эскиз (fashion эскиз). Выполняют на стилизованной фигуре в эффектном ракурсе. В отличие от эскиза технический рисунок должен отражать естественные пропорции человека. На рисунке 1.7 для примера представлены эскизы и тех.рисунки моделей спортивной одежды.

Технический рисунок – это четкое графическое изображение одежды, отражающее объемно-силуэтную форму, конструкторские и технологические особенности изделия. Технический рисунок представляет собой изображение одежды на плоскости, как правило, без фигуры, делая акцент на конструкции, показывая линии членения и наличие строчек и отделки. Он должен давать объективное представление как будет выглядеть модель на фигуре человека. Быть полностью точным и наглядным.

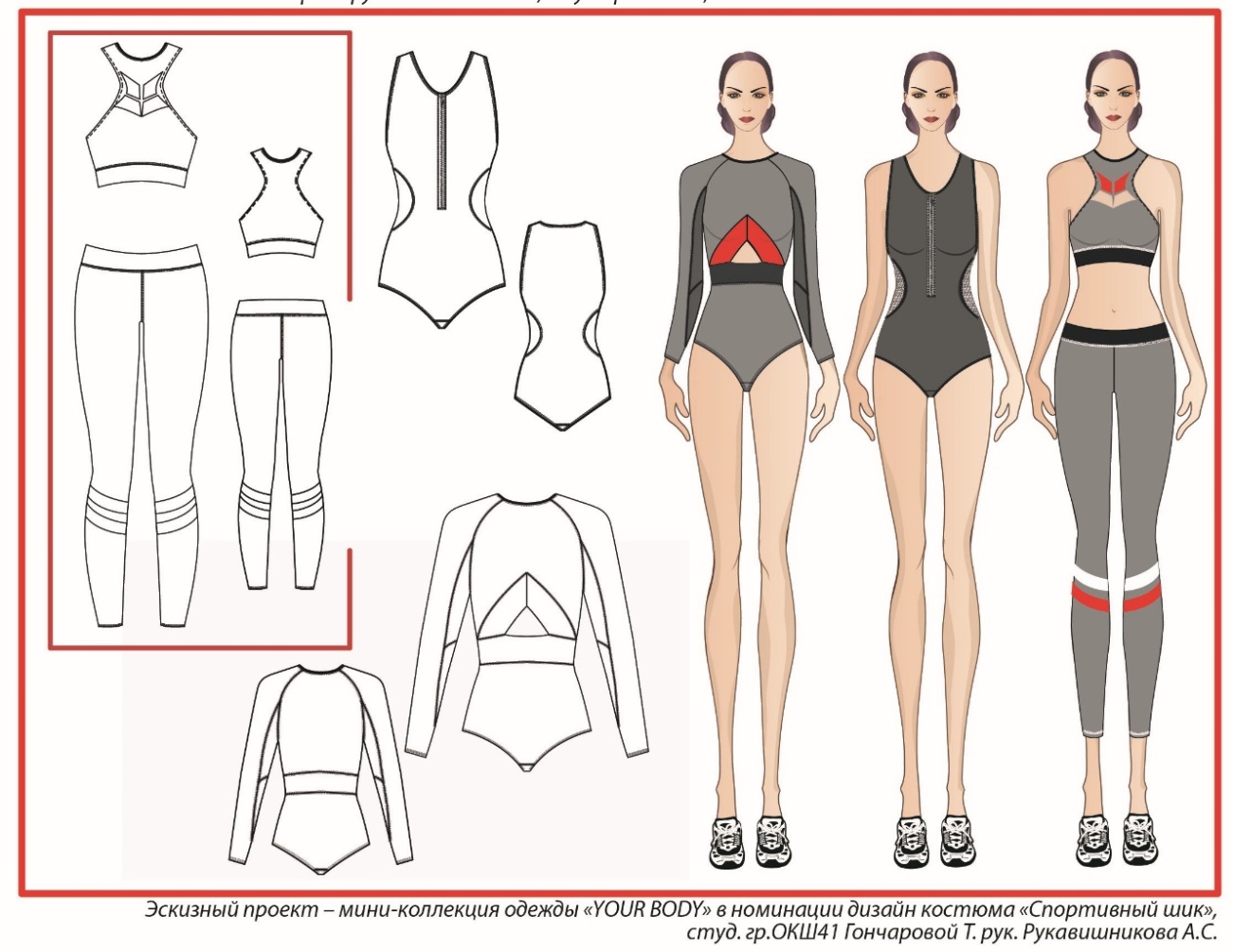

Рисунок 1.7 – Эскизы и технические рисунки спортивной одежды

Несколько таких предварительно выполненных изображений, моделей-аналогов, позволяют выбрать лучший вариант будущей формы или конструкции. Аналоги мужских комбинезонов из трикотажа представлены на рисунке 1.8. Технический рисунок одежды является промежуточным звеном между художественной идеей и конструктивным решением модели одежды. Он является результатом перевода художественного образа в проекционное изображение с точной передачей силуэта и конфигурации деталей.
