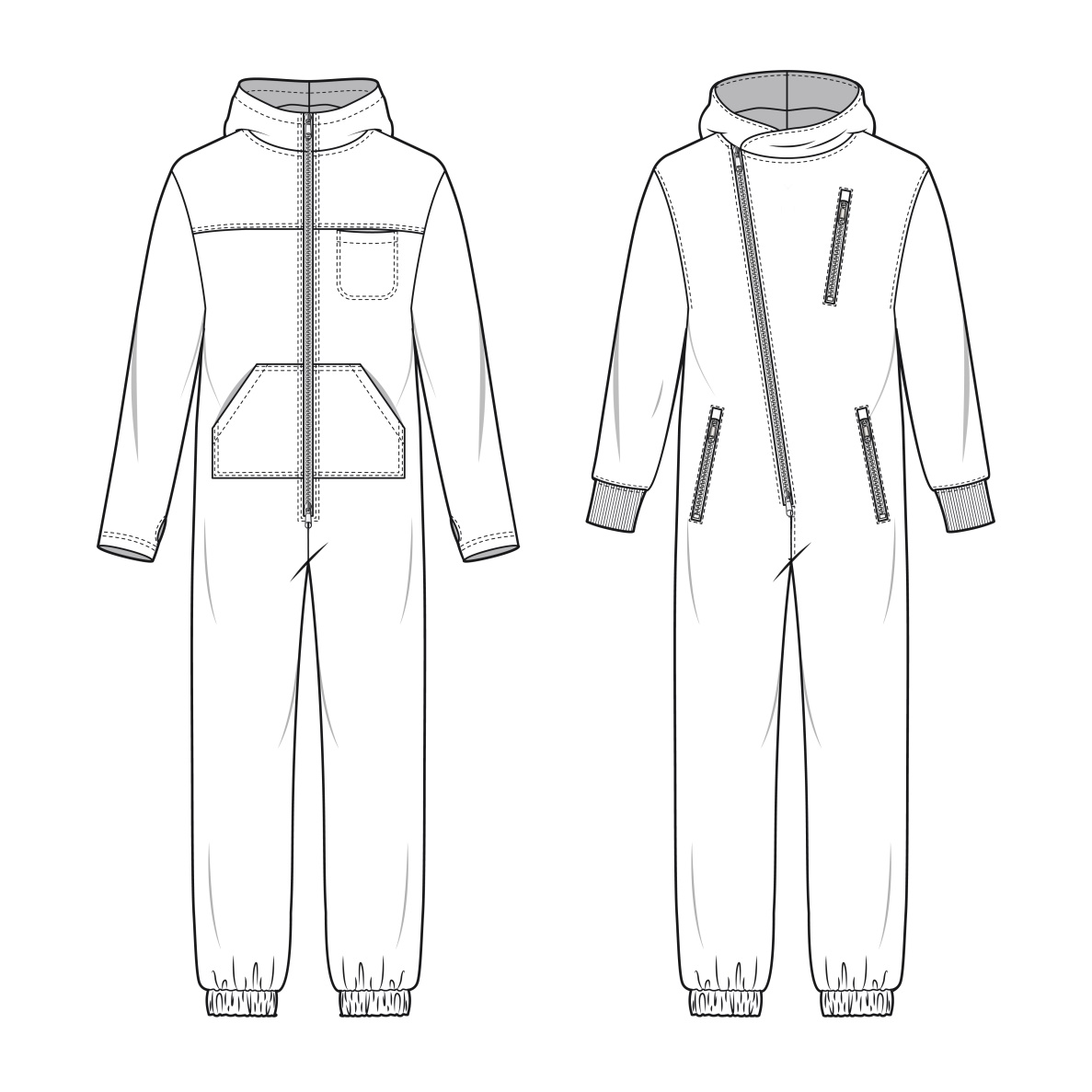

Рисунок 1.8 – Технические рисунки мужских комбинезонов

(Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020)

При переводе эскиза в технический рисунок, можно столкнуться с проблемой, что костюм слишком перегружен элементами, членениями, декоративными деталями или активным цветовым решением. Поэтому, чтобы воплотить художественную идею в конкретную модель, разработать конструкцию, прежде необходимо создавать технический рисунок.

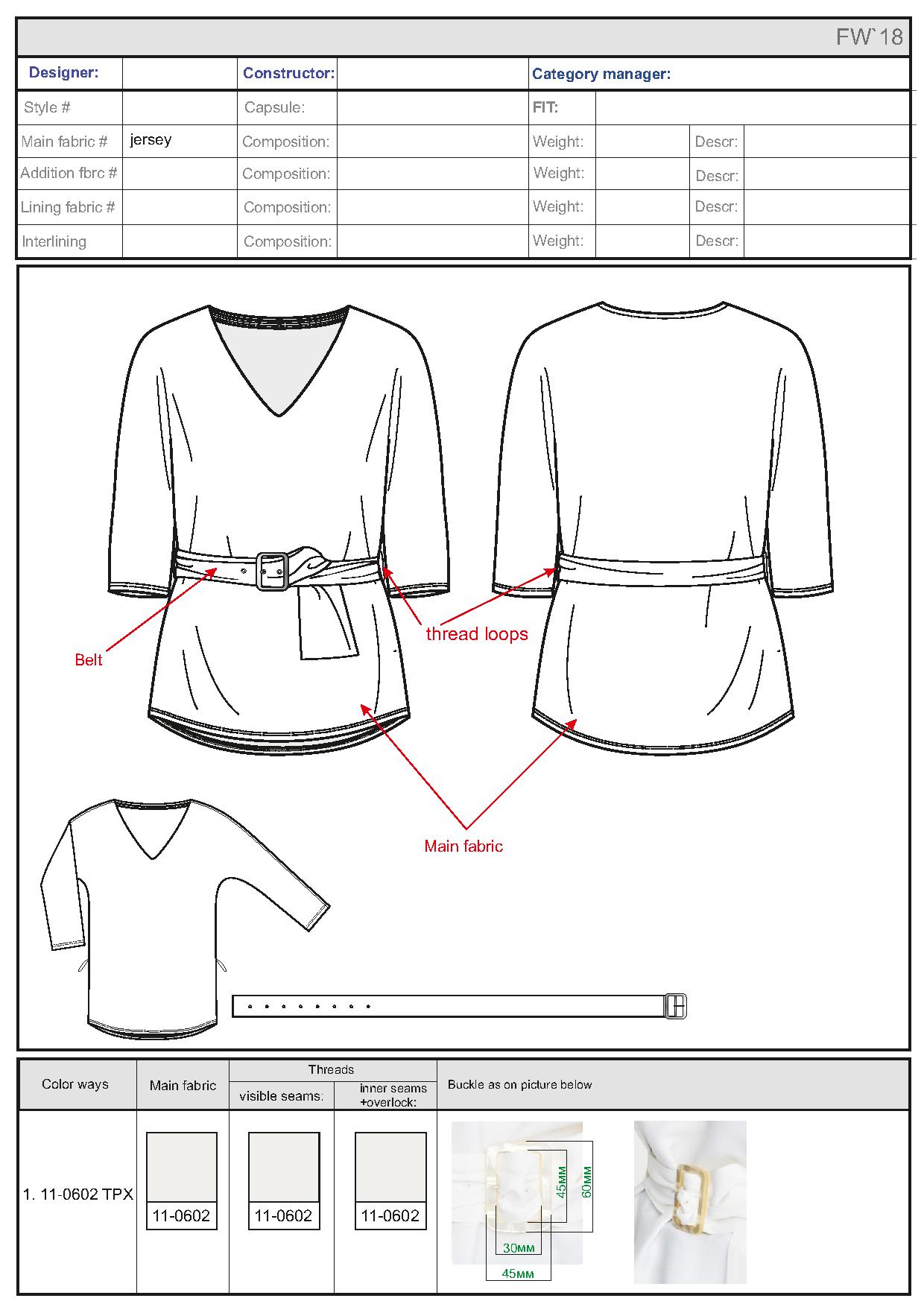

Рисунок 1.9 – Технический рисунок блузки в документации (artwork) для зарубежной компании, дизайнер Алина Мороз

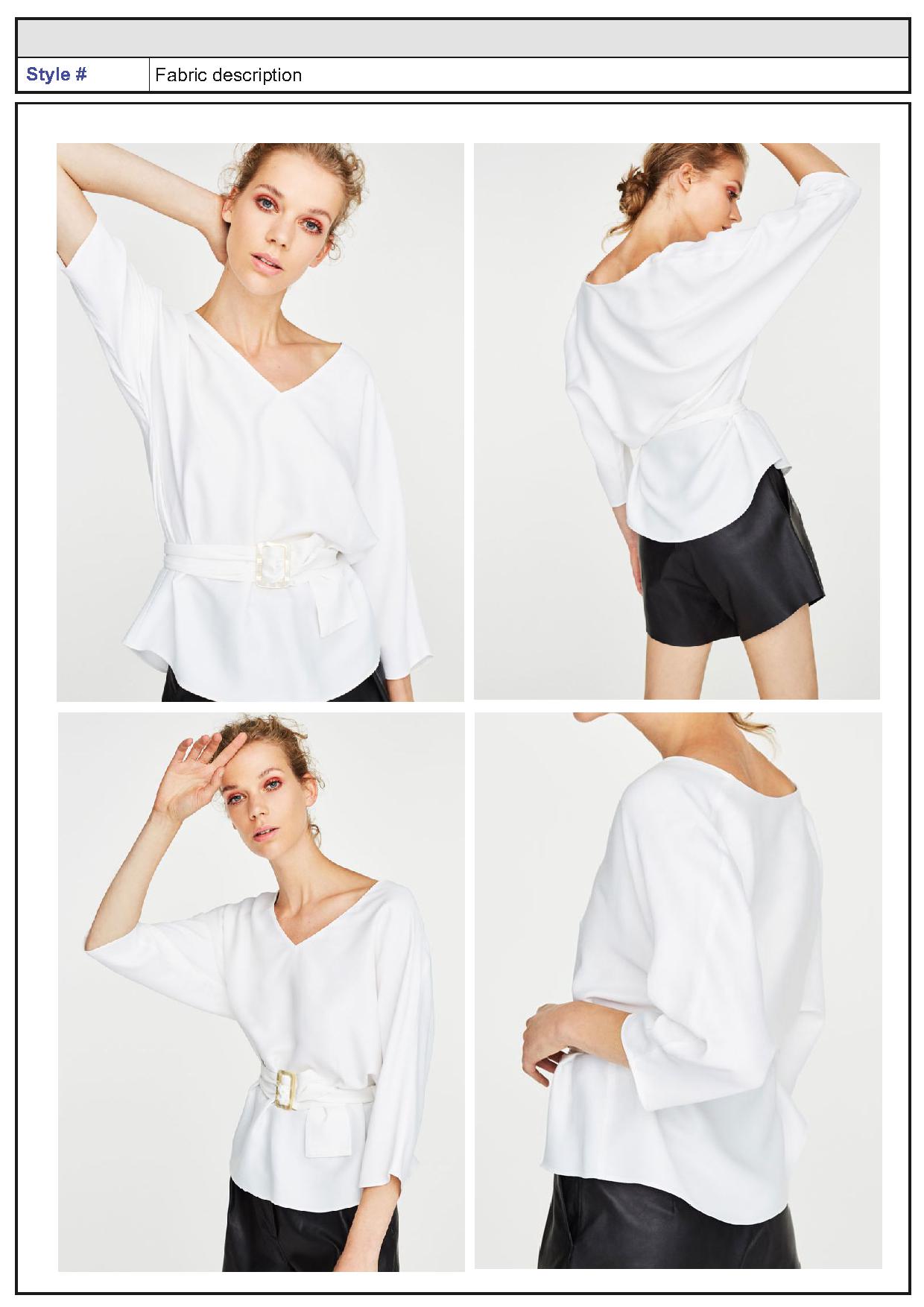

Рисунок 1.10 – Фотографии готового изделия – женской блузки для документации

Технический рисунок обязательно присутствует в проектно-конструкторской документации при изготовлении модели одежды (рисунки 1.9 и 1.10). Это изображение дает наглядное представление о силуэте, пропорциях, размерах и местоположении деталей. На всех этапах проектирования и изготовления одежды технический рисунок остается визуальным языком между заказчиком, дизайнером, конструктором и технологом. Его используют в каталогах для демонстрации изделий клиентам. Какой бы ни была по стилистике графическая подача технического рисунка у различных авторов, она должна сохранять точность и информативность изображения, тщательность проработки всех деталей.

Технический рисунок – один из наилучших способов передать свою мысль заказчику, клиенту, коллегам при создании модели и т.д. Технический рисунок позволяет сразу увидеть преимущество новых конструктивных решений. Бывает трудно, а подчас и невозможно, выразить словами то, что легко представить четким рисунком. Технический рисунок можно рассматривать как один из элементов технической эстетики (художественного конструирования).

В таких случаях рисунок является первичной формой изображения предмета, а чертеж – вторичной и окончательной. Рисунки уступают чертежу в точности, но превосходят его в наглядности. На рисунке 1.11 представлен технический рисунок женского жакета, на рисунке 1.12 представлен чертёж модельной конструкции женского жакета.

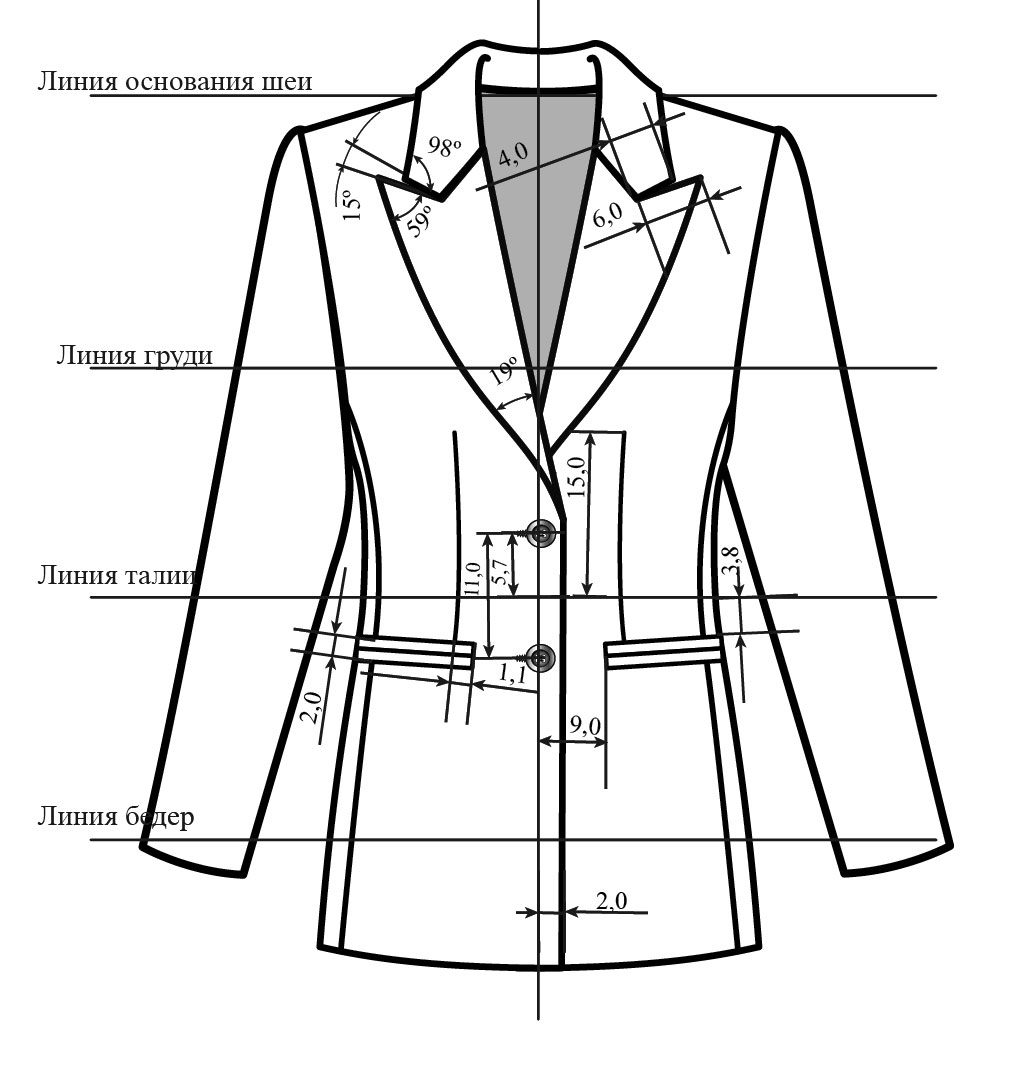

Рисунок 1.11- Технический рисунок женского жакета, Рукавишникова А.С.

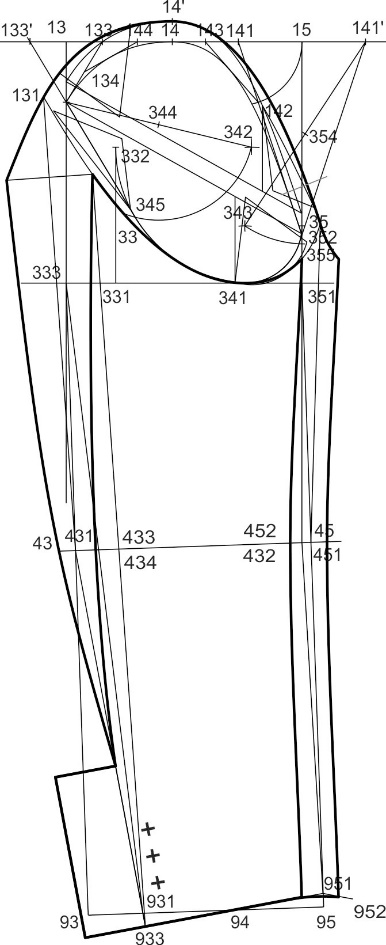

Рисунок 1.12 – Модельная конструкция женского жакета, Рукавишникова А.С.

.3

Способы изображения технического рисунка

Рисунок можно изображать несколькими способами, выбор каждого зависит от целей и его места использования.

– на шаблоне.

В этом случае изображение модели позволяет более точно передать объемно-силуэтную форму изделия, как оно будет выглядеть на фигуре (рисунок 1.13). Какой у него объем по основным конструктивным участкам (плечевой пояс, уровень линии груди, талии, бедер). Этот вариант является более информативным для покупателя (клиента). Таких рисунков сейчас большинство.

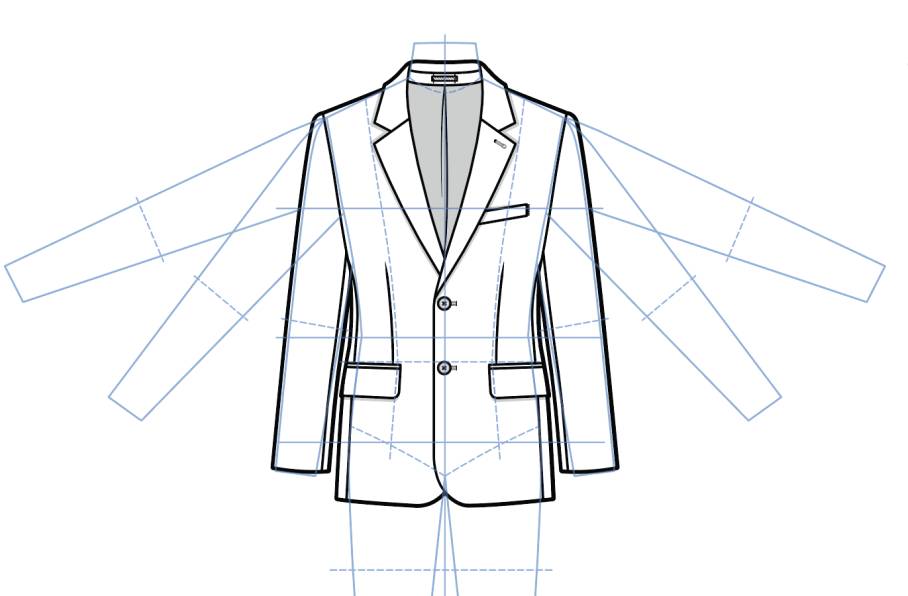

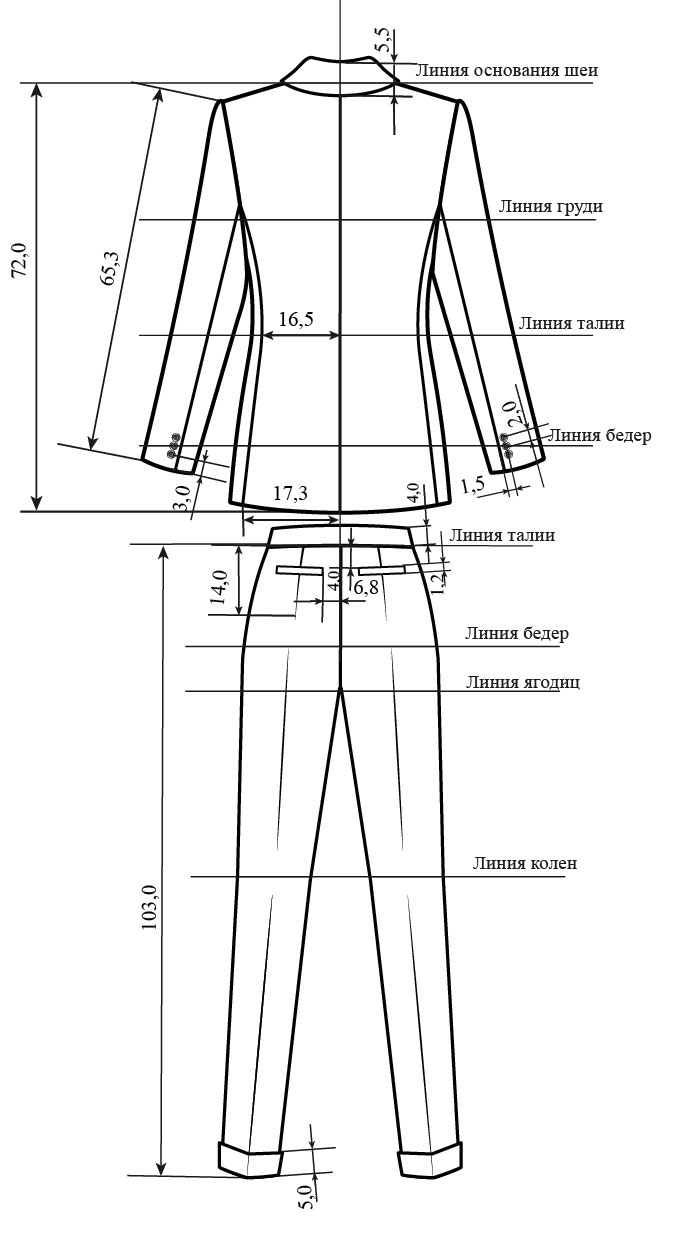

Рисунок 1.13 – Рисунок пиджака на каркасном шаблоне фигуры

(Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020)

Здесь нужно обратить внимание, что существует «невидимая» боковая зона на конструкции. т.е. при создании рисунка по шаблону эту часть изделия на виде спереди и на виде сзади мы не можем отобразить. Чтобы ее показать, нужно рисовать вид сбоку. Поэтому клапаны карманов, смещенные в сторону бокового шва, мы не можем изобразить по всю длину.

Есть также еще одна особая зона, которая идет с искажением. Это плечевой пояс. При изображении погонов, воротников, лацканов тоже необходимо учитывать определенные правила. Стараться соблюдать размеры и пропорции деталей. Невидимые зоны на конструкции обозначены в рисунке 1.14.

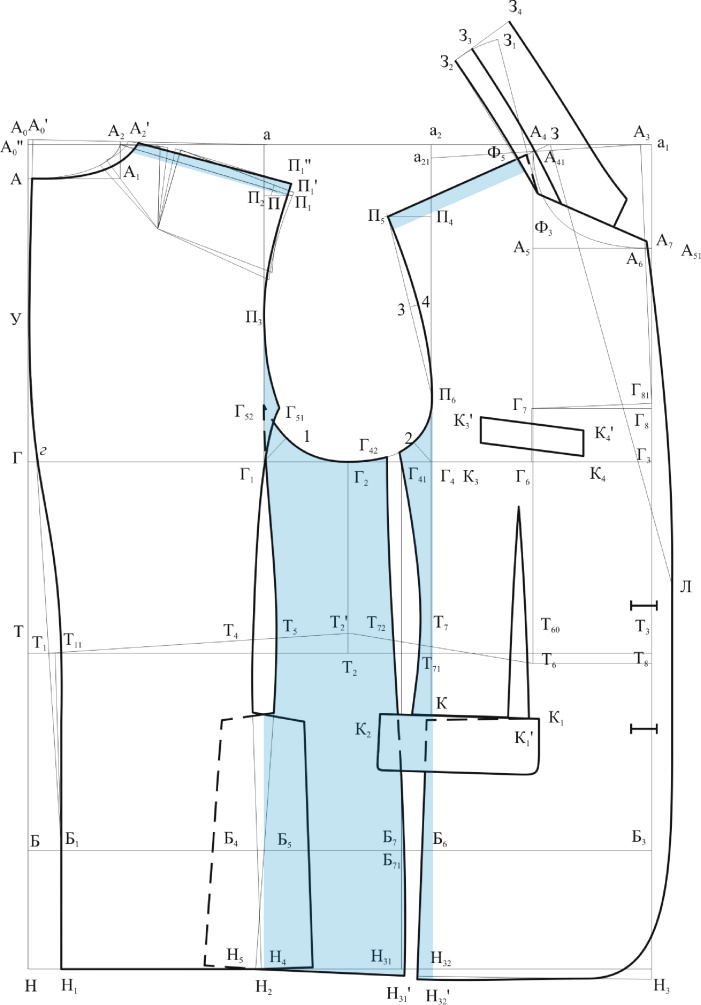

Рисунок 1.14 – Чертеж модельной конструкции пиджака с обозначением «невидимой зоны» голубым цветом

– на плоскости

Способ визуализации изделия, которое предварительно разложено на всю ширину на горизонтальной плоскости. Такой рисунок чаще всего используется в конструкторской документации, для передачи ширины изделия по основным конструктивным участкам. Здесь нет «невидимой» зоны. И даже можно провести измерение изделия под проймой, обозначить конкретные размеры. На рисунке 1.15 женский кардиган разложен на всю ширину на плоскости. На рисунке 1.16 это же изделие показано на фигуре на фотографии и в техническом рисунке.

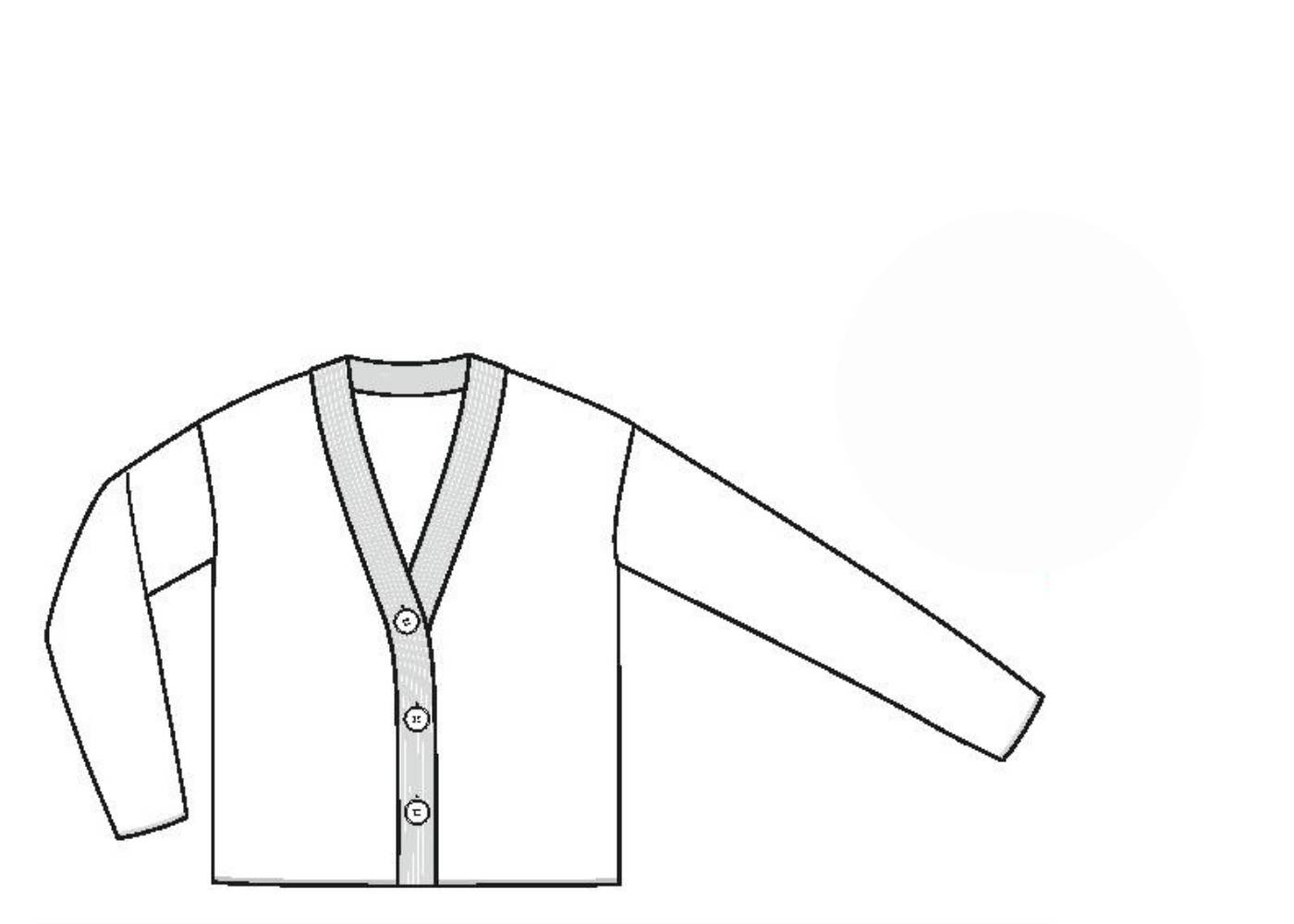

Рисунок 1.15 – Рисунок женского кардигана, дизайнер А. Мороз

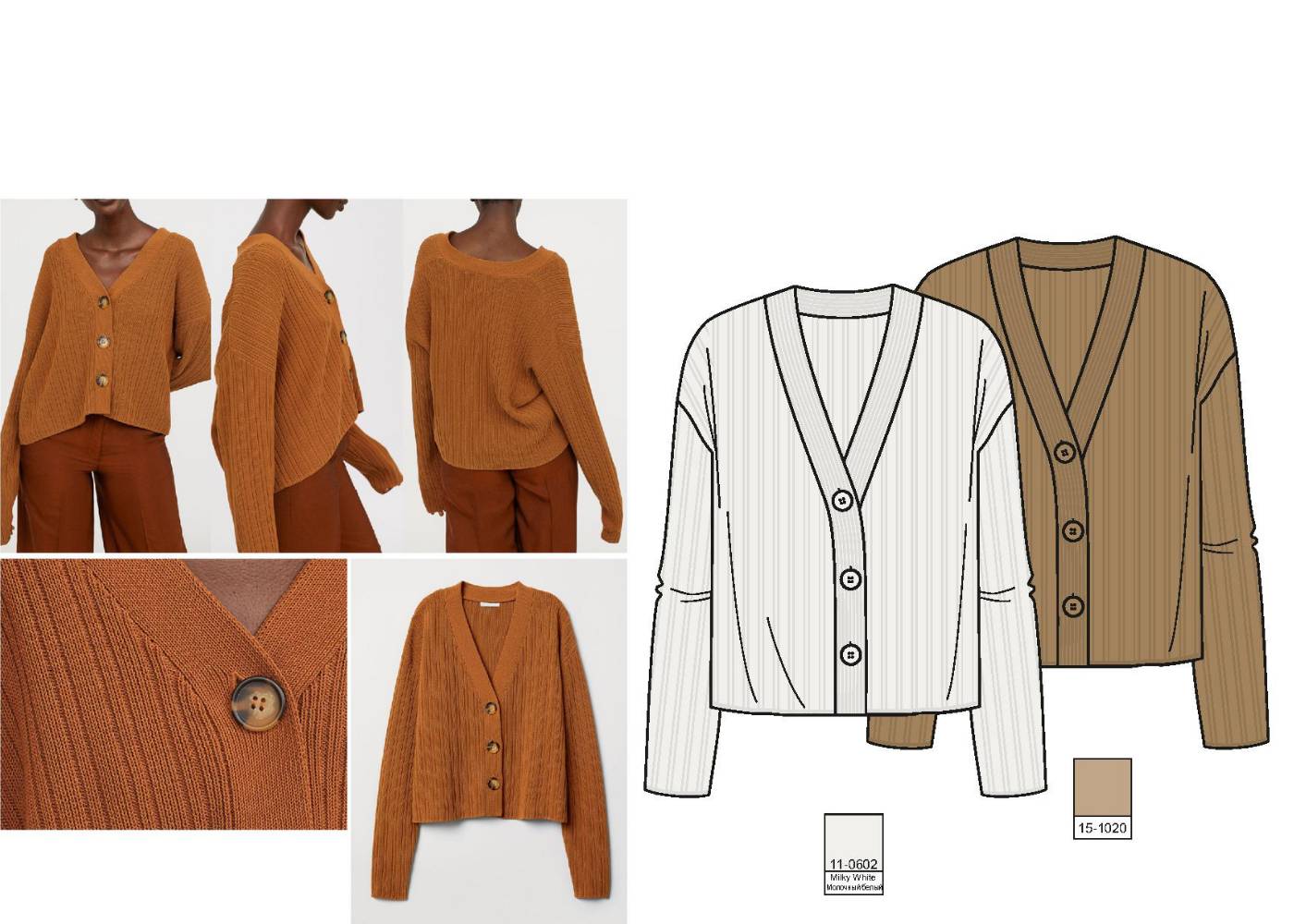

Рисунок 1.16 – Фотография готовой модели и рисунок женского кардигана. Изделие показано на фигуре, дизайнер А. Мороз

Первое изображение нам необходимо для понимания как оно будет выглядеть на фигуре человека. Второе – для проведения более точных измерений отдельных деталей одежды, объема и ширины по линии талии.
