Почему так происходит:

1. Поверхность формы фигуры и одежды приближенна к цилиндрической, поэтому при проецировании на плоскость, т.е. на фото, реальные размеры искажаются.

2. Каждая деталь и участок изделия расположены на разном расстоянии от объектива камеры.

3. Имеет значение ракурс съемки (угол между осью объектива и фронтальной плоскостью).

4. Расположение объектива по высоте относительно конструктивных уровней модели (плечевой пояс, линии груди, талии, бедер)

5. Постановка фигуры (разворот, движение и т.д.)

6. Невозможно разглядеть все особенности модели из-за фактуры или принта.

Технический рисунок в отличие от фотографии четко и наглядно передает особенности конструктивного решения. Если есть возможность выбора фотографии, желательно выбрать такую фотографию, которая выполнена во фронтальной плоскости без разворота фигуры человека.

.6

Графическая подача технического рисунка

В большинстве случаев технический рисунок выполняют линейным без использования цвета. Контуры деталей, конструктивные линии, складки защипы и т.д. – выполняют черными цветом.

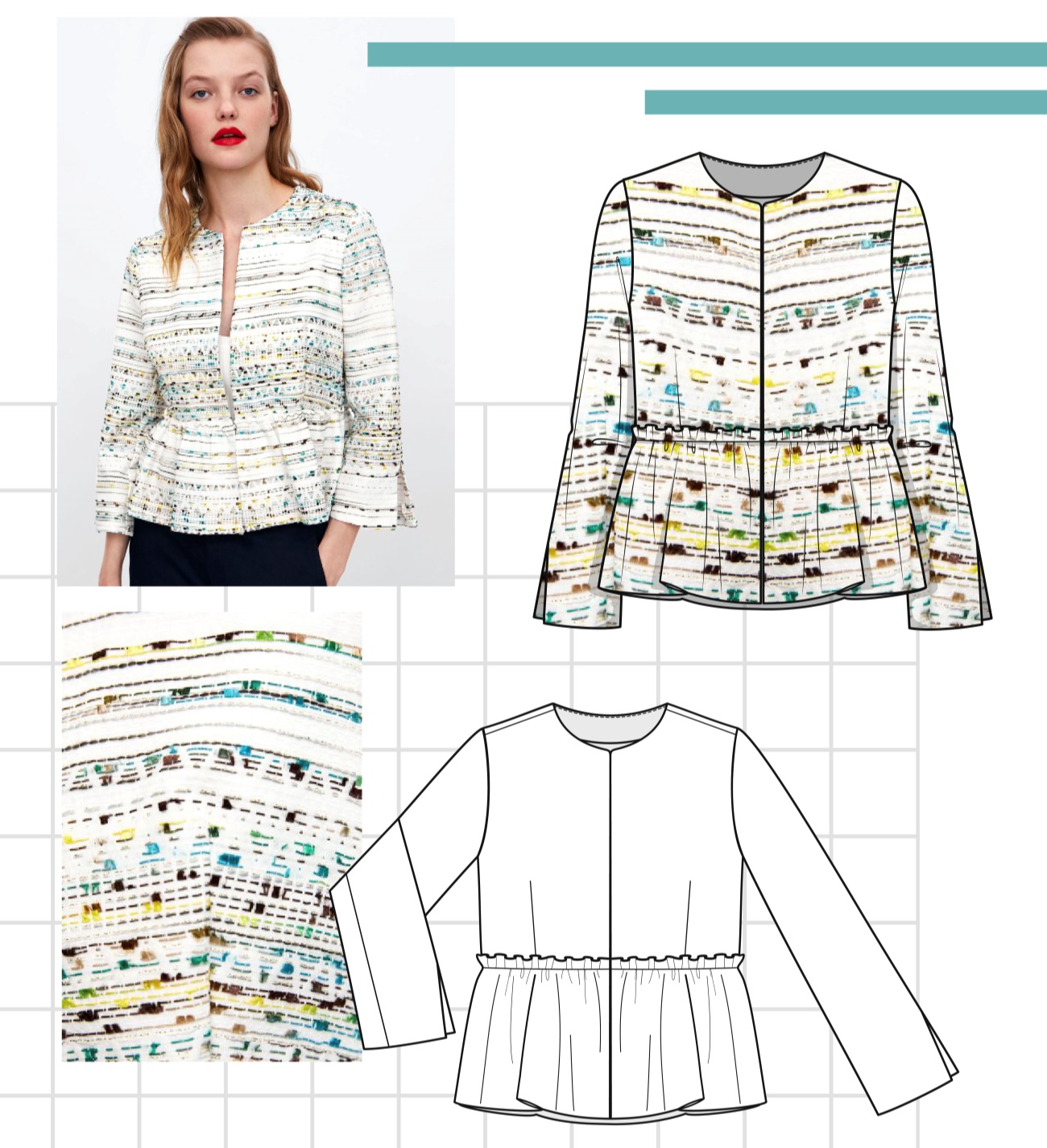

Другим способом представления моделей является изображение технических рисунков в цвете. Для заливки деталей и элементов используют принты, фотографии фактуры материалов, векторные узоры, имитирующие ткацкие переплетения и т.д. На рисунке 1.21 представлены линейный технический рисунок и рисунок модели, выполненный в цвете с использованием в качестве заливки фотографии фактуры материала.

Как правило, линейные простые рисунки нужны для производственного процесса, где важна скорость изображения и точность. Для презентационных каталогов, блога, сайта, интернет-магазина выкроек важна также и художественная подача. Поэтому нужно уделять время оформлению, передаче объема изделия. Технический рисунок модели должен быть не только понятен клиенту, но и просто понравиться. В этом случае качество изображения рисунка может повлиять на решение клиента о покупке модели.

Рисунок 1.21 – Технический рисунок: линейный и в цвете

Для оформления технических рисунков используют увеличенную толщину внешнего контура модели, тени по всему контуру или тень только с одной стороны. В своих моделях чаще всего для оформления использую толщину по внешнему контуру, мне этот способ нравится больше. Вы можете использовать эти или другие виды оформления, все зависит только от вашего желания и времени.

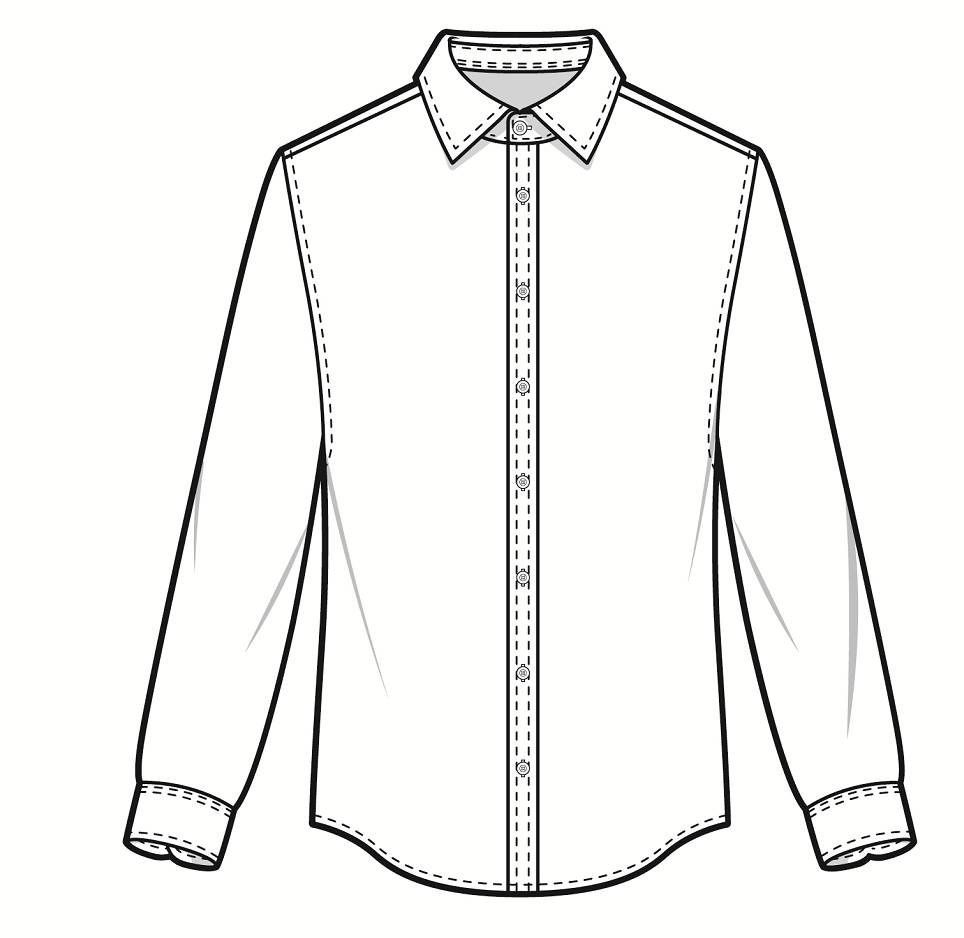

На рисунке 1.22 представлен технический рисунок мужской сорочки с увеличенной толщиной внешнего контура.

Рисунок 1.22 – Технический рисунок с увеличенной толщиной внешнего контура

Книга «Энциклопедия мужской одежды в технических рисунках», А.С. Рукавишникова, 2020

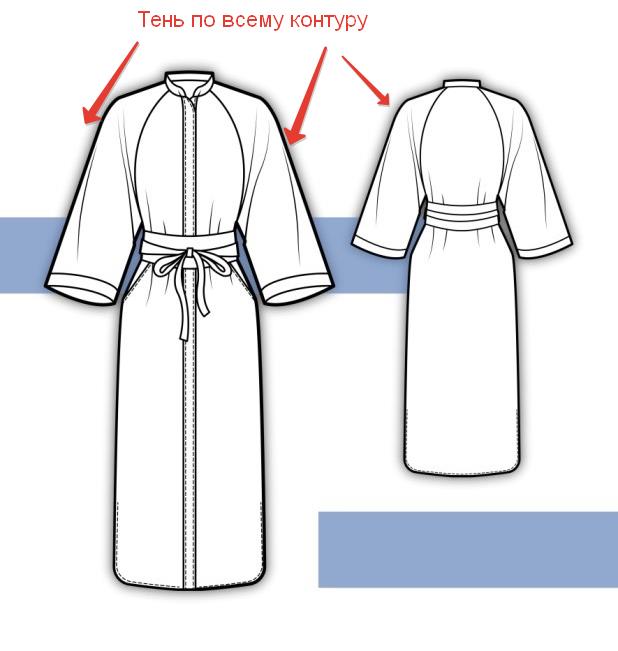

На рисунке 1.23 представлен технический рисунок платья с тенью по внешнему контуру.

Рисунок 1.23 – Технический рисунок с тенью по внешнему контуру, дизайнер С. Прилепская

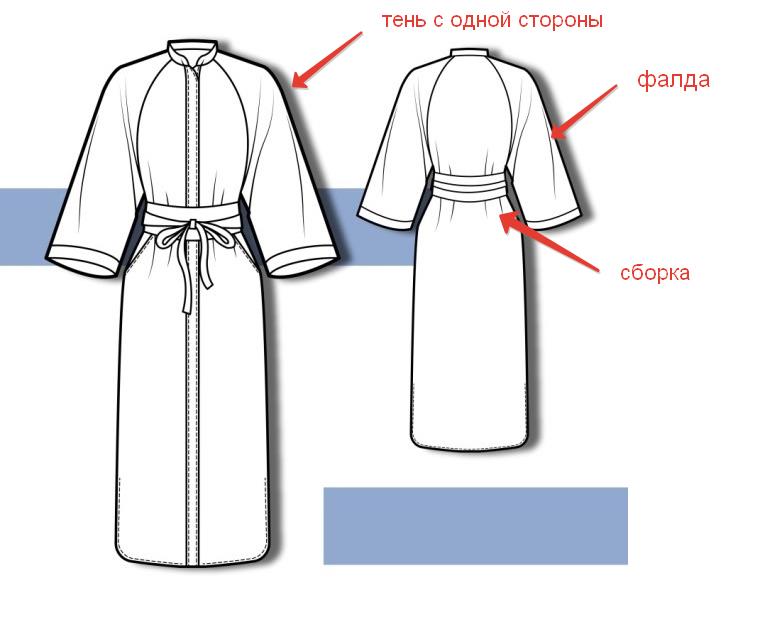

На рисунке 1.24 представлен технический рисунок платья с добавленной тенью по внешнему контуру с одной стороны.

Рисунок 1.24 – Пример изображения на техническом рисунке тени по внешнему контуру с одной стороны, дизайнер С. Прилепская

Для передачи объема изделий, ниспадающих фалд используют тени, прорисовывают складки (рисунок 1.24). Здесь, главное не перестараться, иначе он может быть перегружен. Динамика в рисунках, дополнительные элементы, могут привести к разночтению изделия специалистами. Несколько линий и элементов достаточно, чтобы передать объемно-силуэтную форму. В своих работах я использую линии для изображения складок и фалд, но немного. Изображение должно быть лаконичным, точным и понятным.

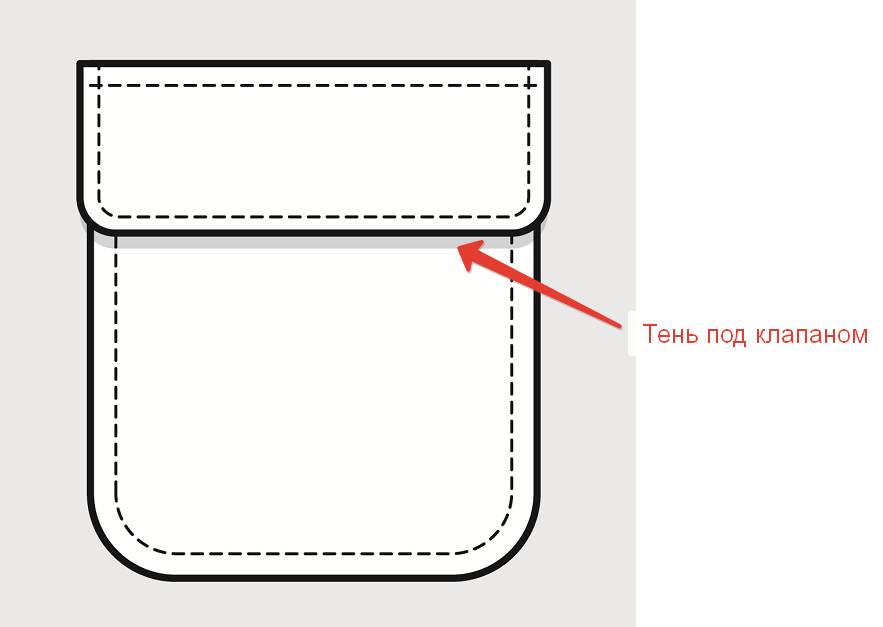

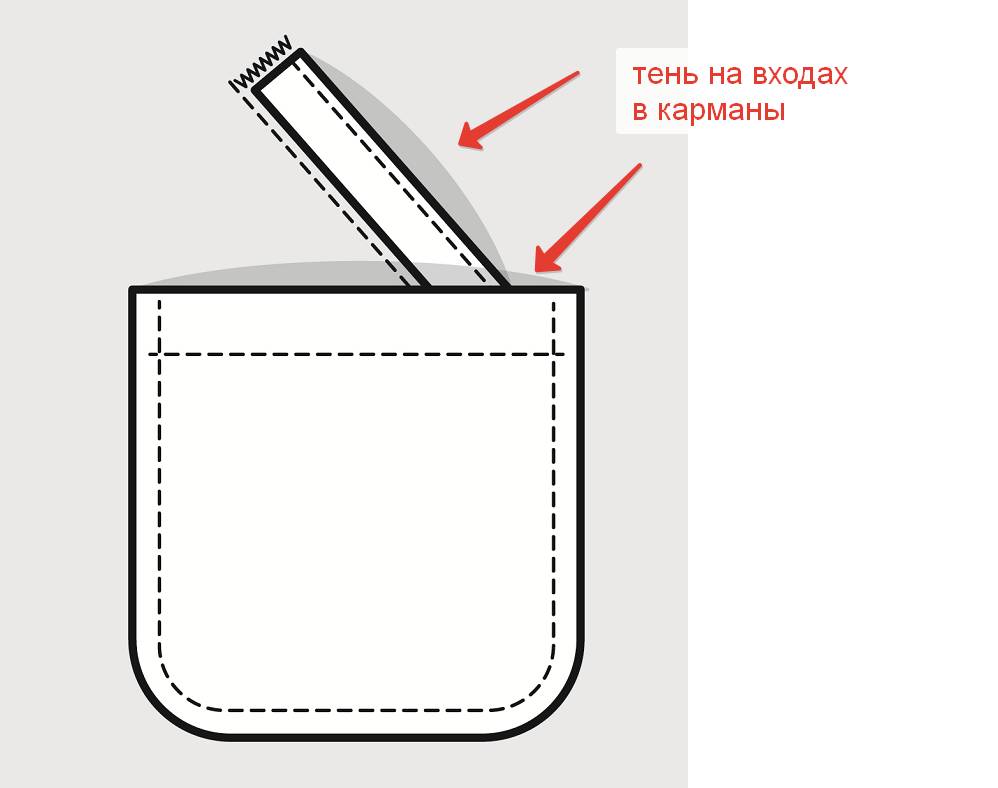

Как правило, я размещают тени под деталями и элементами, которые накладываются друг на друга. Под клапанами, листочками карманов, по контуру отложного воротника, по борту и т.д. На рисунке 1.25 представлены примеры изображения карманов. Тень под клапаном показана как серый элемент с прозрачностью. Входы в карманы также обозначены элементами с прозрачностью.

Рисунок 1.25 – Пример изображения теней на технических рисунках карманов
