Таблица 47. Распространение типов печей в жилищах XII–XIII вв.
1 — печь-каменка в полуземляночном жилище; 2 — печь каменка в наземном жилище; 3 — круглая глинобитная печь в полуземляночном жилище; 4 — круглая глинобитная печь в наземном жилище.
Таблица 48.Жилища древнего Киева каркасно-столбовой и срубной конструкции X–XIII вв.
1 — жилище XII–XIII вв. (Город Владимира, раскопки 1946 г.); 2 — жилища XII–XIII вв. (Город Ярослава, раскопки 1973 г.); 3 — жилище XIII в. (Город Ярослава, раскопки 1967 г.); 4 — жилище X в. (Подол, раскопки 1972 г.); 5 — жилище XI в. (Подол, раскопки 1973 г.); 6 — жилище XII в. (Подол, раскопки 1973 г.).

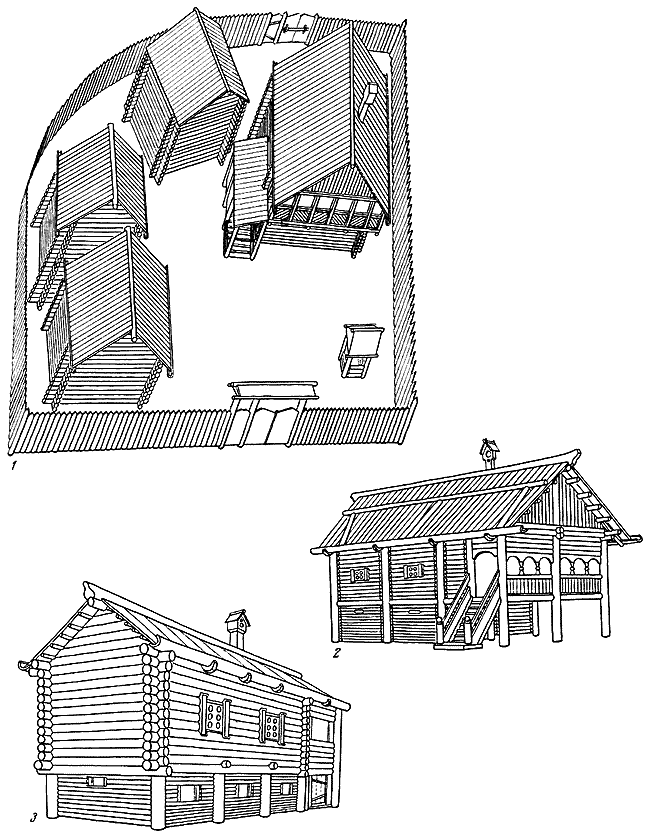

Таблица 49. Реконструкция жилищ и усадьбы древнего Киева, по П.П.Толочко и В.А. Харламову.
1 — усадьба X в. (Подол); 2 — жилище XII–XIII вв. (Город Владимира); 3 — жилище XII–XIII вв. (город Изяслава-Святополка).
Таблица 50. Застройка усадьбы Новгорода XII в.
Таблица 51. Жилища Новгорода. Конструкция деревянной клети и крыши.
1 — угол окладного венца на подкладках; 2 — опора угла на столб; 3 — примыкание лаги к стене; 4 — врубка лаги в стену и опора лаги на столбы; 5 — опора лаги и венца бревна на общую подкладку; 6 — врубка с остатком лаги в стену; 7 — устройство завалины; 8 — сопряжение завалины со срубом; 9, 10, 11 — крепление столбов на окладном венце; 12, 13, 14, 15 — реконструкции тесовой крыши по курице; 16 — лемех; 17 — формы крыш.
Таблица 52. Жилища Новгорода. Интерьер новгородской избы.
1 — реконструкции дверных проемов; 2 — местоположение печи в избе; 3 — четырехстолбовой опечек; 4 — двухстолбовой опечек; 5 — опечек с предплечьем; 6 — опечек с мостом; 7 — одностолпный опечек; 8 — срубный опечек; 9 — реконструкция печи; 10 — реконструкция интерьера избы с каменкой; 11 — реконструкция интерьера избы; 12 — реконструкция интерьера избы на хозяйственном подклете; 13 — реконструкция избы на жилом подклете.
Таблица 53. Жилища Новгорода. Конструкция сеней и крылец.
1 — настил перед входом; 2 — навес на столбах; 3 — сени на столбах; 4 — открытое преддверие; 5, 6 — сени трехстенные столбовые, с притвором; 7 — сени перерубом; 8 — преклет и сени; 9 — сочетание угла в обло с заборкой в столбы; 10 — сени с двумя чуланами; 11, 12 — конструкция отмостки; 13–15 — тесовая площадка; 16 — отмостка перед сенями; 17 — крыльцо; 18, 19 — безрундучный всход; 20, 21 — крыльцо; 22 — шегла; 23 — всход на тетивах.

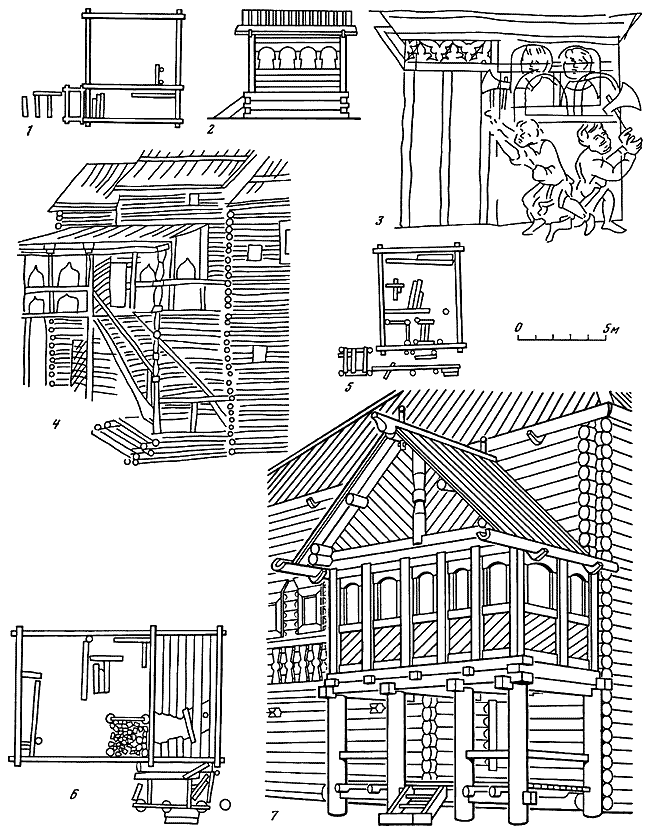

Таблица 54. Жилища Новгорода. Крыльца.
1 — крыльцо со всходом и рундуком; 2 — крыльцо XIX в.; 3 — сени варяга-христианина (Радзивилловская летопись); 4 — крыльцо в посольской избе (по Меербергу); 5 — крыльцо на столбах; 6 — крыльцо с теремцом; 7 — реконструкция крыльца.
< image l:href="#"/>Таблица 55. Жилища Новгорода. Крыльца и галереи.
1 — фрагмент двора А (ярус 14) с навесом и крыльцами; 2 — галерея для связи избы с клетью; 3 — галерея со столбами на окладном венце; 4 — обходная галерея; 5 — каменный дом Юрия Онцифоровича; 6 — реконструкция крылец и галерей.
Таблица 56. Хозяйственные постройки и связи построек Новгорода.
1 — навес со стенами частоколом; 2 — клеть с тесовым полом; 3 — клеть с навесом; 4 — клеть с преддверием из частокола; 5 — клеть смешанной конструкции; 6 — клеть с завалиной; 7 — клеть с отмосткой при входе; 8 — двухэтажная клеть; 9 — клеть с консольным навесом; 10 — подклеть избы-пятистенки; 11, 12 — клети двойни; 13 — клеть двойная с навесом; 14 — шестистенок; 15, 16 — поварни; 17, 18 — связь двух клетей; 19 — связь изба-сени-изба; 20 — мастерская; 21 — сени с частоколом между избой и клетью; 22, 23 — изба-сени-клеть с притулой.
Таблица 57. Жилища Новгорода. Сложные формы связей.
1–3 — хоромы и производственный комплекс; 4 — завершение крыши XV в.; 5–7 — изображение ворот в Новгородской иконописи XVI в.
Таблица 58. Жилища Новгорода. Мастерская и хоромы Олисея Гречина, конец XII в.
1 — реконструкция; 2 — план.
Таблица 59. Карта размещения памятников русского зодчества X–XIII вв.
Количество памятников: 1 — один-два; 2 — три-четыре; 3 — пять-девять; 4 — десять и более.
Таблица 60. Древнейшие монументальные здания Древней Руси.
1 — Киев, Десятинная церковь; 2 — Киев, Софийский собор; 3 — Чернигов, Спасский собор; 4 — Новгород, Софийский собор.
