Для того чтобы система графического пользовательского интерфейса отображала объекты на экране, мы передали управление системе. Эту задачу выполняет функция

, которая заставляет систему ждать, пока вы не щелкнете на кнопке Next в окне .

Это позволяет нам увидеть окно прежде, чем программа завершит свою работу и окно исчезнет. Когда вы щелкнете на кнопке, программа прекратит работу, закрыв окно.

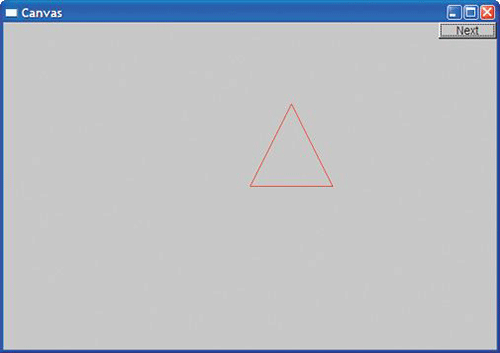

Наше окно выглядит так.

Обратите внимание на то, что мы немного схитрили. А где же кнопка Next? Мы встроили ее в классе

. В главе 16 мы перейдем от класса к обычному классу , в котором нет скрытых возможностей, и покажем, как написать свой собственный код, позволяющий управлять взаимодействием с окном.

В следующих трех главах мы будем просто использовать кнопку Next для перехода от одного дисплея к другому для отображения информации, связанной с разными этапами некоего процесса (“кадр за кадром”).

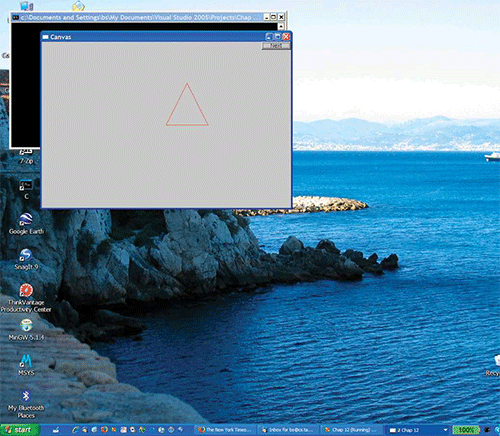

Вы настолько привыкли к тому, что вокруг каждого окна операционная система автоматически рисует рамку, что уже не замечаете ее. Рисунки в этой и следующих главах созданы с помощью системы Microsoft Windows, поэтому в правом верхнем углу каждого окна расположены три кнопки. Они могут быть полезными, если ваша программа зашла в тупик (а это в ходе отладки иногда случается), вы можете прекратить ее выполнение, щелкнув на кнопке со знаком x. Если вы запустите программу в другой операционной системе, рамка изменится. Наш вклад в оформление рамки заключается лишь в создании метки (в данном случае

).

В этой книге мы не используем непосредственно возможности графики и графического пользовательского интерфейса конкретных операционных систем. Это ограничило бы использование наших программ одной операционной системой и вынудило бы учитывать массу запутанных деталей. Как и для ввода-вывода текстов, чтобы упростить наши программы, мы будем использовать библиотеку, сглаживающую различия между операционными системами, устройствами ввода-вывода и т.д. К сожалению, язык С++ не имеет стандартной библиотеки графического пользовательского интерфейса, аналогично библиотеке стандартных потоков ввода-вывода, поэтому мы используем одну из многих доступных библиотек.

Поскольку нам не хотелось бы тесно привязываться ни к одной из этих библиотек и погружаться в тонкости их устройства, мы выделили набор простых интерфейсных классов, которые можно реализовать с помощью нескольких сотен строк кода и которые можно найти практически в любой библиотеке графического пользовательского интерфейса.

Набор инструментов для создания графического пользовательского интерфейса, который мы используем в нашей книге, называется FLTK (Fast Light Tool Kit, произносится как “full tick”) и находится по адресу www.fltk.org. Наш код можно выполнять везде, где выполняется код библиотеки (под управлением операционных систем Windows, Unix, Mac, Linux и др.). Наши интерфейсные классы можно было бы реализовать с помощью другой библиотеки, так что программы стали бы еще более мобильными.

Модель программирования, представленная в наших интерфейсных классах, намного проще, чем предлагает обычный набор инструментальных средств. Например, наша полная библиотека графических средств и графического пользовательского интерфейса содержит около 600 строк кода на языке С++, в то время как чрезвычайно немногословная документация библиотеки FLTK содержит 370 страниц. Вы можете загрузить ее с веб-сайта www.fltk.org, но мы пока не рекомендуем делать это. Можно вообще обойтись без этой документации. Для создания любого популярного графического пользовательского интерфейса можно использовать идеи, изложенные в главах 12–16. Разумеется, мы объясним, как наши интерфейсные классы связаны с библиотекой FLTK, так что, если захотите, сможете (в конце концов) применить эту библиотеку непосредственно.

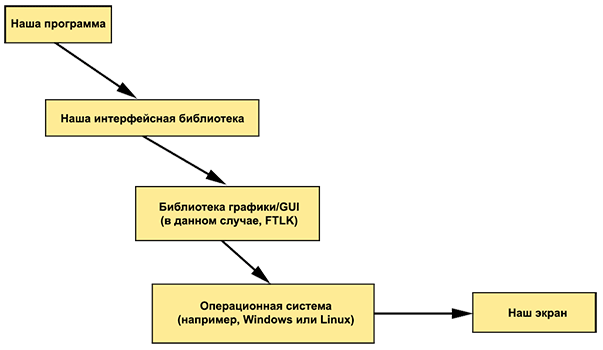

Части нашего “мира графики” можно представить следующим образом.

Наши интерфейсные классы образуют простую и расширяемую основу для создания двумерных фигур с ограниченной поддержкой цвета. Для управления этими классами предлагаем использовать простой механизм графического пользовательского интерфейса, основанный на функциях обратного вызова, запускаемых кнопками и другими элементами управления, расположенными на экране (подробнее они будут рассмотрены в главе 16).

Экран компьютера — это прямоугольная область, составленная из пикселей. Пиксель — это маленькая цветная точка. Чаще всего экран в программе моделируется как прямоугольник пикселей. Каждый пиксель имеет горизонтальную координату x и вертикальную координату y. Начальная координата x равна нулю и соответствует крайнему левому пикселю. Ось x направлена направо к крайнему правому пикселю. Начальная координата y равна нулю и соответствует самому верхнему пикселю. Ось y направлена вниз к самому нижнему пикселю.
