tопт. — время отпускания, не более;

Примечание

1 — Цифры обозначают число контактных групп, буквы: з — замыкание; п — переключение.

2 — При параллельном включении обмоток.

3 — При последовательном включении обмоток.

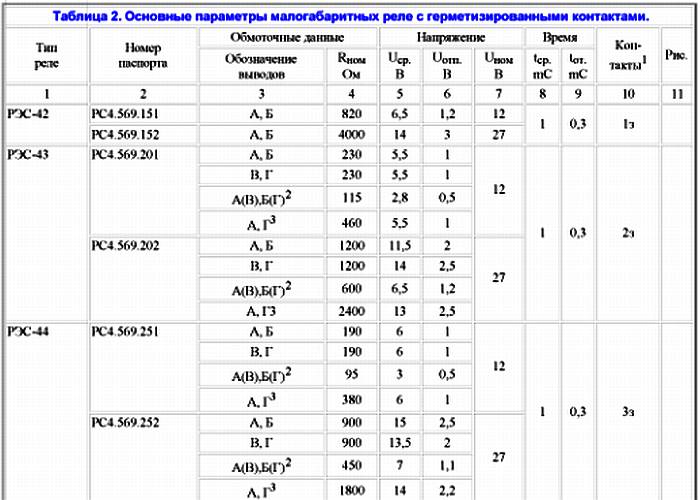

В таблице применены следующие условные обозначения:

Rном. — номинальное сопротивление обмотки;

Uср. — напряжение срабатывания, не более;

Uопт. — напряжение отпускания, не менее;

Uном. — номинальное напряжение;

tcp.
– время срабатывания, не более;

tопт. — время отпускания, не более

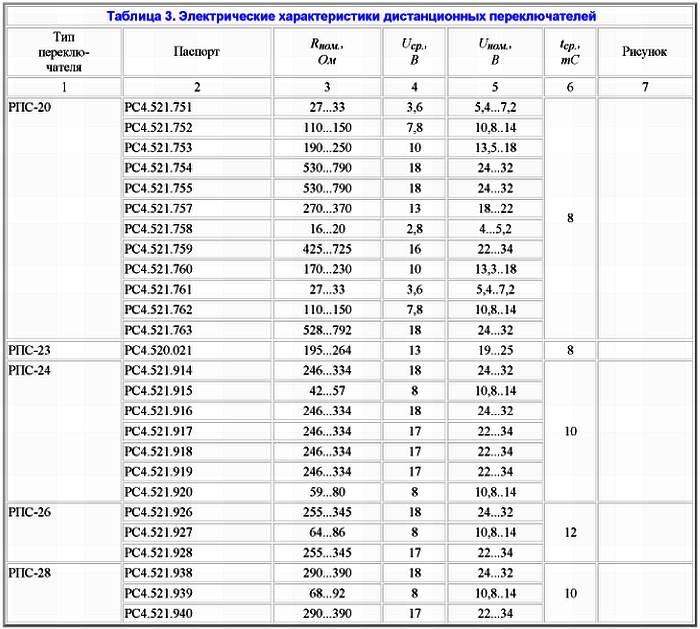

В таблице применены следующие условные обозначения:

Rном. — номинальное сопротивление обмотки;

Uср. — напряжение срабатывания, не более;

Uопт. — напряжение отпускания, не менее;

Uном. — номинальное напряжение;

tcp.
– время срабатывания, не более;

Примечание.

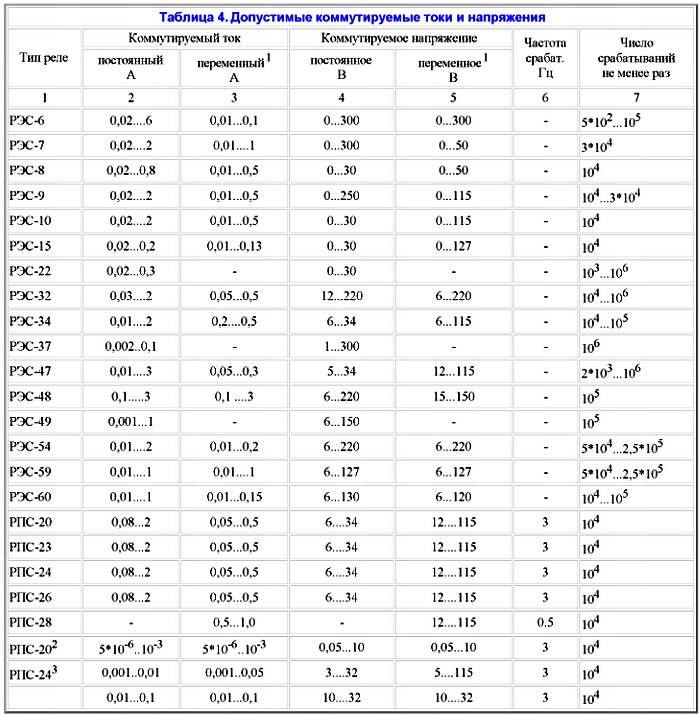

1 — данные по переменному току приведены для частоты 50…1000 Гц.

2 — для переключателей с паспортами PC4.521.756, PC4.521.760, PC4.521.761, PC4.521.762, PC4.521.763;

3 — для переключателей с паспортами РС4.521.916, РС4.521.919, РС4.521.920.

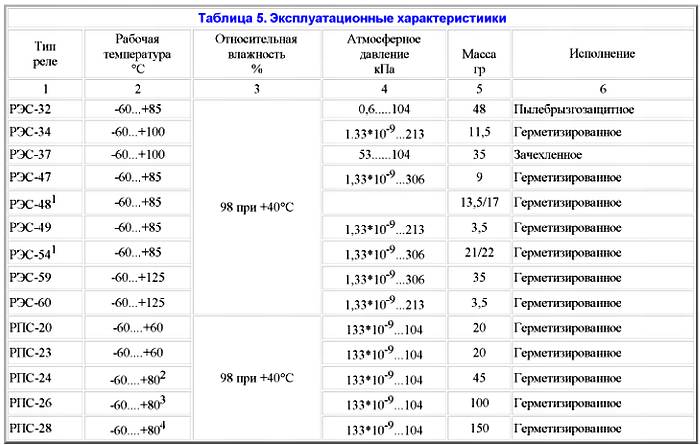

Примечание.

1 — меньшая масса соответствует реле с буквенным индексом А, большая — с Б.

2 — для переключателей с паспортами РС4.521.917 от -10 до +40 °C, РС4.521.918 и РС4.521.919 от -60 до +60 °C;

3 — для переключателя с паспортом РС4.521.928 от -10 до +40 °C;

4 — для переключателя с паспортом РС4.521.940 от -10 до +40 °C.
