При переводе греческих исторических текстов о метательных орудиях (скорпионах, катапультах и баллистах) русский книжник пользовался словом «порок» как привычным — «постави соуличникы и порочникы» [220] . Существование, наряду с названием «порок», других обозначений указывает на различие в конструкциях метательных машин.

О конструкции первых метательных орудий у новгородского и полоцкого войск можно судить по сообщениям Ливонской хроники. Русские и немецкие войска не замедлили применить друг против друга всю имевшуюся у них военную технику. По мнению М. Г. Рабиновича, осадная техника немцев была грозной, не менее высокой, чем у татар. «Для осады и обороны городов, — пишет указанный автор, — они применили целый ряд орудий и осадных машин, несомненно, заимствованных еще много столетий назад у римского войска. Осаждая город, они стремились засыпать ров, возвести рядом с городскими укреплениями высокую осадную башню, с которой при помощи баллист метали в осажденных стрелы, а также копья, раскаленное железо, горшки с горючим» [221] .

Нет слов, немецкая техника, воспетая Генрихом Латвийским, кажется высокой в сравнении с вооружением мирных прибалтийских племен (речь идет только об осадной технике). Но если внимательно присмотреться к немецким «орудиям войны», то станет очевидно, что М. Г. Рабинович явно переоценивает немецкую технику. К сожалению, не избегли этого и другие исследователи. Рассказывая об осаде Владимиром Полоцким в 1206 г. тевтонского замка Гольм, немецкий хронист писал: «Русские с своей стороны, не знавшие применения баллисты, но опытные в стрельбе из лука, бились много дней и ранили многих на валах» [222] . Из этого делается вывод, что русские в начале XIII в. не знали применения камнеметных машин — баллист [223] . И. Шаскольский определяет баллисты Ливонской хроники как военные машины, построенные по принципу лука. Такие машины, по его мнению, могли метать камни, дротики, стрелы и даже окованные железом бревна [224] . Однако термин «баллиста» везде в Хронике, как и во многих других средневековых латинских источниках, обозначает не осадную метательную машину, а ручное оружие — арбалет [225] или самострел. Естественно, что, кроме стрел, это оружие не могло метать каких-либо других, в особенности тяжелых предметов. Это хорошо видно из Хроники, где легко подвижные баллистарии неизменно противопоставляются русским лучникам. Так, например, в 1217 г. новгородцы, псковичи и эсты осаждали Одемпе; «братья-рыцари многих у русских ранили и убивали из своих баллист. Точно так же и русские кое-кого в замке ранили стрелами из своих луков» [226] . В 1224 г. русские употребляли против врага пресловутые баллисты — «против стрел христиан (т. е. немцев. — А. К.) направили своих лучников и баллистариев» [227] . Наряду с баллистами отдельно названы малые осадные орудия — патереллы и большие осадные машины [228] .

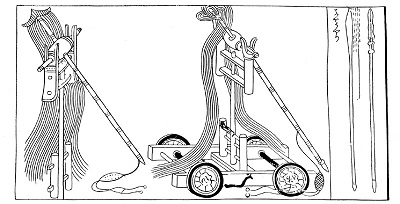

Метательными орудиями, в том числе патереллами, как отмечено в Хронике, русские впервые пользовались в 1206 г., а затем в 1223 и 1224 гг. (см. выше). Патереллы по другим спискам Хроники более правильно названы петрариями (византийское название). Западноевропейские исследователи относят петрарии к метательным машинам с пращей, работавшим при помощи ручной силы [229] . Изображения подобных машин, сходных в основных частях с китайскими катапультами, находятся в рукописи рубежа XII и XIII вв., принадлежащей сицилийскому автору Петру Эболи [230] (рис. 4; 5). Каждое из орудий имеет подвижный рычаг, укрепленный на вертикальных стойках. На одном конце рычага-праща, на другом — ремни натяжения. При резком натягивании бойцами ремней рычаг приходил во вращательное движение; часть его вместе с пращей поднималась вверх, и камень вылетал из пращи. Высота машин — примерно два человеческих роста. Короткая часть рычага относится к длинной, как 1:3. Обслуживающего персонала полагалось до 8 человек. Генрих Латвийский писал, что кроме камней, патерелла метала «железо с огнем и огненные горшки» [231] . При неумелом обращении, как это отмечено хронистом, камень мог летать не вперед, а назад.

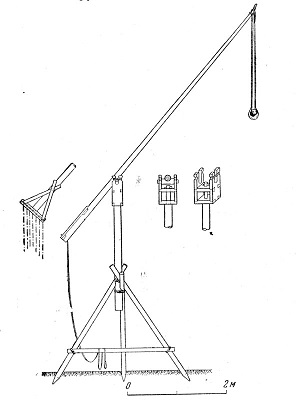

На основании средневековых рисунков и описаний удается схематично реконструировать целый ряд древнерусских машин [232] , в частности и орудие подобного рода (рис. 6). Отличительная его особенность — подвижной вертлюг, на котором укреплен рычаг пращи. Вертлюг давал возможность, не передвигая машины, вести почти круговой обстрел. Орудие было легким, его можно было легко разбирать и переносить; оно делалось из нетолстых жердей, и изготовлять его не представляло больших трудностей. Такой вид пращи был удобен для установки на башнях и предназначался для стрельбы небольшими ядрами.

Натяжная праща — старое китайское изобретение. Согласно китайским источникам дальность стрельбы натяжных катапульт составляла 85–140 м, вес снаряда — 1 3/4 –75 кг [233] . Известны также тяжелые пращи описанного типа, но их употребление на Руси после XIII в. маловероятно.

Другие большие осадные машины, упоминаемые Генрихом Латвийским в единичных случаях и имевшие, несомненно, в принципе такую же конструкцию (может быть, вместо человеческой силы машину приводил в действие тяжелый груз-противовес), определенно не названы. Терминология осадных машин, только что появившихся в Европе, в то время еще не установилась. Таким образом, немцы и русские использовали один и тот же тип метательных машин, ничего общего не имевших с античными торсионными [234] . Поэтому не верно считать, основываясь на Ливонской хронике, что немецкие орудия и осадные машины были заимствованы «много столетий тому назад у римского войска», не говоря уже о том, что этот тезис усердно выдвигают реакционные, шовинистически настроенные немецкие буржуазные военные историки вроде Б. Ратгена.

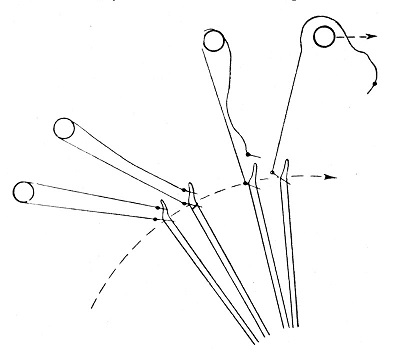

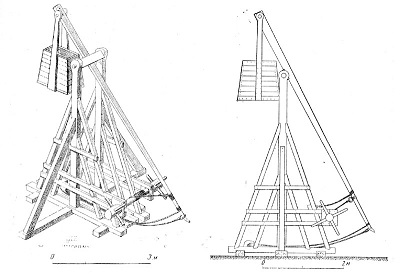

Метательные машины, употреблявшиеся на северо-западе Руси в начале XIII в., были известны в русских летописях под названием пращей (кроме названия «пороки»). С XIII в. такие машины были широко распространены в средневековой Европе, а много раньше — и на Востоке. Действие их было основано на использовании механической силы тяжести. Они состояли из устойчивого основания (обычно две вертикальных стойки), к верхней части которого крепился вращающийся неравноплечий рычаг (рис. 7). Соотношение короткой и длинной частей рычага обычно было: от 1:2 до 1:5 [235] . На длинном конце рычага укреплялась праща, а на коротком — противовес (чаще подвижный). При выстреле длинная часть рычага под действием силы тяжести совершала стремительное вращательное движение и поднималась по дуге вверх; праща при этом раскрывалась, и камень летел по крутой траектории (рис. 8). Принцип действия таких машин можно сравнить с колодезным журавлем или шлагбаумом.

Как показали опыты в АИМ, механизм работы ворота и рычага при бросании камня и заряжании пращи был, очевидно, следующим. Веревка натягивания закреплялась неподвижно одним концом на вороте, другим — на рычаге. Кроме нее, существовала другая, более короткая веревка, закрепленная на рычаге пращи и имевшая на свободном конце крюк. Готовясь к выстрелу, рычаг воротом пригибали к земле. При этом короткая веревка сцеплялась с кольцом, укрепленным на стойках основания. Затем, веревку ворота, уже не державшую рычаг, раскручивали. Перед броском крюк короткой веревки выдергивали с кольца на основании машины, и рычаг совершал вращательное движение. Этому движению не мешала укрепленная на нем веревка натягивания; больше того, эта веревка в определенный момент тормозила движение рычага, что было необходимо для броска камня из пращи. Движение рычага, по-видимому, было ограничено углом 135–145 градусов.

Основные части машины (кроме пращи и других ременных и веревочных снастей) делались из дерева. При кажущейся простоте, изготовление механической пращи требовало профессиональных навыков и нередко сопровождалось усилиями многих людей. Без сомнения, машины-пращи изготовлялись и в юго-западной Руси: «Повелеста престроити праща и иные сосуды на взятье града», — говорится в рассказе об осаде Люблина [236] .

Французский писатель Эгидий Романский в своем произведении «De regime principum», написанном в 1280 г., приводит 4 разновидности машин с противовесом [237] : с грузом подвижным (противовесом), с неподвижным, одновременно с тем и другим (по мнению Эгидия, последний вид отличался наибольшей дальнобойностью и точностью при стрельбе) [238] ; четвертым видом было орудие, где вместо противовеса действовала мускульная сила людей. Эта машина не отличалась от новгородской патереллы.
