Из этого видно, что оружейная палата находилась за западной стеной квасоварни и что с запада к ней примыкали двухэтажные кельи, в которых, очевидно, жил оружейничий или были оружейные мастерские. Вход в палату был из этих келий. Они были сделаны уже после 1655 г., так как при постройке оружейной не упоминаются.

Наиболее важным документом, определяющим местоположение оружейной палаты, является план монастыря 1786 г. На плане ее место точно указывается — «братцкий погреб летний, над коим оружейная» (см. рис. 14).

В 1953–1954 гг. Артиллерийский исторический музей произвел работы по изучению оружейной палаты. Исследование арсенала (даже частично разрушенного) давало возможность установить устройство, размеры и архитектурный облик подобного рода сооружений и составляло одну из основных задач экспедиции. В итоге двухлетних работ удалось в основных чертах раскрыть облик этого памятника [811] . Остатки оружейной палаты находятся в северо-западном углу монастыря и в настоящее время являются крайним северо-западным помещением, входящим в комплекс других хозяйственных построек (рис. 28). Сохранившийся первый этаж здания был сооружен не одновременно с прилегающими к нему постройками; он является самостоятельным сооружением, вплотную пристроенным к пивоварне без перевязки кирпичной кладки.

Наружная архитектура здания отличается большой простотой: фасады стен членятся лопатками; небольшие окопные проемы не имеют обрамлений [812] . Сооружение возведено из большемерного кирпича размером 32–33,5 X 16 X 8–8,5 см, сложенного на известковом растворе с примесью цемянки [813] .

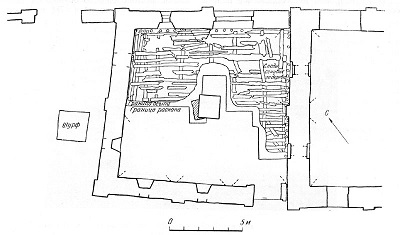

Первый этаж палаты имеет в плане вид слегка скошенного квадрата размером 10 X X 10 м (рис. 29). Средняя толщина стен этого этажа — 1,25 м. В центре его стоит квадратный кирпичный столб (1,4 X 1,4 м при высоте 2,75 м), несколько наклонившийся в северо-восточную сторону. Раскопки показали, что этот столб появился уже после обвала сводов палаты; под подстилающим его щебеночным слоем находится сильно рассевшаяся и сдвинутая к северо-западу кладка, являющаяся остатком первоначального столба, имевшего в плане примерно те же размеры.

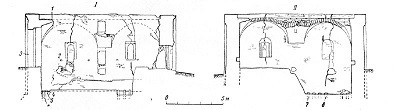

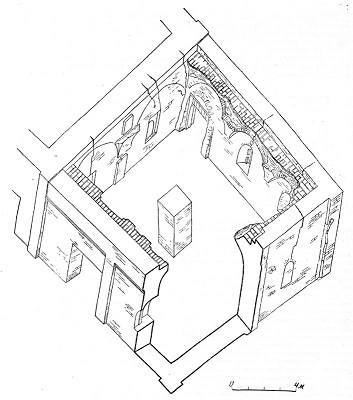

От сводов первого этажа палаты сохранились лишь пяты [814] да следы полукружий распалубок. На юго-восточной и северо-западной стенах было по две таких распалубки, на двух других — по три, но более мелких (рис. 30).

На юго-восточной, юго-западной и северо-западной стенах сохранились гнезда от деревянных связей диаметром 20–30 см, которые были перекинуты на центральный столб.

Рухнувшее покрытие хорошо реконструируется по сохранившимся остаткам — это был сомкнутый свод с распалубками, опиравшийся на центральный столб.

Из 5 узких арочных окон, имеющихся в помещении, четыре заложены. В южном углу сохранился сильно испорченный позднейшими переделками древний дверной проем; рядом с ним на внутренней стороне стены видны следы наклонного свода, перекрывавшего, по-видимому, лестницу, ведшую в полуподвальное помещение [815] .

Раскопки, охватившие северную половину здания, показали, что первый этаж делился в свою очередь на 2 части: полуподвальное помещение, углубленное по отношению к древней поверхности земли на 1,8 м, и верхнее — собственно первый этаж, отделенный от «подполья» бревенчатым перекрытием; гнезда от балок последнего сохранились в стенах на уровне современного пола.

Пол полуподвальной части здания, несмотря на то, что он принял на себя основной удар упавших перекрытий, сохранился сравнительно хорошо. Он состоит из деревянных лаг, лежащих непосредственно на вязкой глинистой земле, и настланного на них дощатого настила. Грунтовые воды не позволили достичь материка [816] . Но, несмотря на это, удалось установить, что стены палаты заложены по меньшей мере на 60 см глубже юго-восточной стены пивоварни и что они поставлены на валунный фундамент. Последний удалось обследовать только на глубину 40 см. По периметру основания стены регулярно вбиты сваи диаметром 20–30 см в один или несколько рядов.

Значительная углубленность полуподвального помещения, отсутствие вытяжных отверстий и специфического налета на стенах, появлявшегося при отапливании помещений по-черному, щелевидная форма окон, пропускавших мало тепла и света, — все это говорит за то, что исследованный этаж здания можно отожествлять с «летним братским погребом», ставшим в 1655 г. нижним этажом оружейной палаты.

Второй этаж оружейной палаты, площадью около 100 кв. м был, очевидно, таким же простым, как и первый. По всей вероятности, он тоже был одностолпным. Именно этот этаж и был хранилищем большого количества монастырского оружия. Выбор его для этой цели был обусловлен, по-видимому, чисто практическими соображениями — во втором этаже было значительно суше, а его помещение легко проветривалось. Подобное явление можно считать общим правилом для построек такого рода. Оружейные палаты Троице-Сергиевской лавры и Соловецкого монастыря также находились во вторых этажах.
