Правильность такой оценки подтверждает текст строительной программы Арсенала в Пирее [770] . Эти ????????? составлены столь обстоятельно, что можно безоговорочно согласиться с П. Фукаром, который называет авторами текста архитектора Филона и эпистата Евфидома [771] .
Конечно, у Филона, сына Эксекеста, могли быть отдельные помощники [772] , но автором идеи и всего текста документа был, несомненно, сам Филон [773] .
770
Foukart Р. L`Arsenal de Philon. — BCH, 1882, VI, p. 540—555; Syll.3, № 969.
771
Foukart Р. L'Arsenal de Philon, p. 551.
772
Вероятно, это были ученики прославленного мастера.
773
См.: Архитектура античного мира. М., 1940, с. 361—364 (пер. В. П. Зубова).
Боги.
Программа каменного арсенала для развески в нем корабельных снастей — Евтидома, сына Деметрия из Мелиты, и Филона, сына Эксекеста из Элевсина.
Построить арсенал для развески снастей в Зее.
Начать [постройку] от пропилеи, ведущих с площади, и далее, позади них, — ряды доков, у которых общая крыша. [План имеет] в длину четыре плетра, в ширину, вместе со стенами, пятьдесят пять футов.
Углубив участок на три фута, считая от высшего уровня, и расчистив все остальное пространство, на этой плотно убитой площадке выложить и вывести [фундамент] равномерно до одной высоты и все по уровню. Выложить кладку и под столбами, отступя от каждой из двух [продольных] стен на пятнадцать футов, считая толщину столба.
Число столбов каждого из двух рядов — тридцать пять, с проходом между ними посредине арсенала для посетителей.
Ширина промежутка между столбами должна быть двадцать футов, [его] фундамент выкладывается толщиной в четыре фута, камни класть в перевязку и продольно.
Сложить стены арсенала и столбы из актейского камня, а под стенами цоколь — из камней шириной в три фута, толщиной в полтора фута, длиной в четыре фута, а на углах — в четыре фута и три пяди.
И на этом цоколе, посредине его, поставить ортостаты длиной в четыре фута, толщиной в два с половиной фута с одним дюймом, вышиной в три фута, а на углах — определяя длину сообразно с размером триглифов, с промежутками для дверных отверстий, двух с каждой стороны по торцам арсенала, шириной по девять футов.
И с каждой стороны в дверных пролетах выложить стойку шириной в два фута, а в глубину в десять футов. И, повернув стену под углом, [довести ее] до первых столбов, где и будут открываться обе двери. А на ортостате сложить стены из кирпичей (камней?) длиной в четыре фута, шириной в два с половиной, на углах же — длиной в соответствии с размером триглифов, толщиной в полтора фута.
Сделать стены вышиной от цоколя, включая триглиф под карнизом, в двадцать семь футов, а двери вышиной в пятнадцать с половиной футов. И сверху положить перемычки из пентелийского мрамора длиной в двенадцать футов, в толщину стен, вышиной, равной двум рядам кладки, поставив косяки из пентелийского или гиметтского мрамора и положив в испод пороги из гиметтского мрамора. И сверху на перемычки положить карниз, с выносом в полтора фута.
И во всех стенах вокруг сделать окна, по одному в каждом промежутке между столбами, а на торцах — по три с каждой стороны, вышиной в три фута, шириной в два фута. И в каждое окно вделать плотно прилаженные (сборные?) медные рамы.
И поверх стен кругом наложить карнизы и выложить фронтоны и поверх них фронтонные карнизы.
И поставить столбы, утвердив их на стилобате, одной высоты с цоколем [из камней] толщиной в полтора фута, шириной в три фута одну пядь и длиной в четыре фута.
Толщина столбов у основания — два фута три пяди, длина (высота) вместе с капителью — тридцать футов; каждый столб составлен из семи сочленений (стержней), имеющих в длину (высоту) четыре фута, кроме первого — в пять футов. На столбы положить капители из пентелийского мрамора. И положить на столбы деревянные архитравы, точно пригнав их, шириной в два с половиной фута, вышиной в девять пядей, с более высокой стороны, всего по восемнадцати в каждом из двух рядов.
И на столбы над проходом между ними положить поперечины, в ширину и вышину равные архитравам.
И сверху положить коньковые брусья шириной в семь пядей, вышиной в пять пядей и два дюйма, не считая ската, положив [под конек] на поперечину бобышку длиной в три фута, шириной в полтора фута. И скрепить скобами коньковые брусья на поперечинах.
И положить стропила толщиной в десять дюймов, шириной в три пяди и три пальца, на расстоянии от другого на пять пядей.
И, положив на них прогоны шириной в полфута, толщиной в два дюйма, на расстоянии друг от друга в четыре дюйма, положить на них обрешетины толщиной в дюйм, шириной в шесть дюймов и, прибив их железными гвоздями и обмазав, прокрыть коринфской черепицей, пригнав одну черепицу к другой.
И поверх дверей положить на стойки внутри каменный плафон из гиметтского мрамора.
И сделать в арсенале двери, приладив их к дверным пролетам и снаружи оковав их медью.
И, выложив сплошь весь пол внутри каменными плитами плотно одна к другой, отделать его прямым и ровным. И разделить каждое междустолпие двумя каменными опорными стенками из камней вышиной в три фута и между ними поставить запирающуюся решетку.
Устроить также настилы в тех промежутках [основания], где будут лежать снасти, связав с каждой стороны здания внутреннюю грань столба со стенами посредством поперечного бруса, шириной в пять пядей, вышиной в один фут, и забрав ее в стену на три пяди, а к столбу поставить каменные столбики. И на поперечные брусья положить прогоны шириной в три пяди и толщиной в полфута каждый, по семи с каждой стороны, заполнив ими весь промежуток до столбов.
И выложить всю поверхность досками шириной в три фута, толщиной в два дюйма, пригоняя и сплачивая их.
И сделать также полки, на которых будут лежать канаты корабельного пояса, и другие снасти, вдоль каждой из двух стен в два ряда один над другим, и, сделав эти полки вокруг всего здания, вдоль боковых стен и против междустолпий, провести их за углы с обеих [торцевых] сторон. Сделать нижнюю полку на высоте четырех футов от настила, а верхнюю на расстоянии пяти футов от первой.
Утвердив от нижнего настила до верхнего стойку [шириной] в полтора фута, толщиной в шесть дюймов и укрепив к стойкам распорки такой же толщины, положить на них на всем протяжении рейки, по одной с каждой стороны, толщиной в шесть пальцев в квадрате, и на них положить сплоченные доски длиной в четыре фута, шириной в три фута, толщиной в два дюйма, и, выровнив их заподлицо с рейками, пришить к ним гвоздями.
И сделать деревянные лестницы для всхода на полки.
Сделать также лари для парусов и белых покрышек числом сто тридцать четыре по представленному образцу и поместить их у каждого столба и по одному ларю против промежутков между ними. И сделать их открывающимися — те лари, которые будут стоять у стен, открывающимися с передней своей стороны, а стоящие у столбов — открывающимися с боков, — чтобы, проходя, можно было видеть все снасти и как они содержатся в арсенале.
А чтобы в арсенале было прохладно, при кладке стен арсенала оставлять между швами кирпичей (камней?) промежутки, как то укажет архитектор.
Подрядившиеся должны все это исполнять согласно программе, размерам и модели (проекту?), которую утвердит архитектор, и сдать каждую из работ в сроки, установленные при подряде.
Инструкция о порядке постройки Арсенала позволяет судить о степени рафинированности архитектурной мысли Греции в годы, непосредственно предшествовавшие эллинистической эпохе, — Арсенал датируется ок. 330 г.
Строительные проспекты последующих столетий из других полисов весьма сходны с арсенальским — естественное следствие того, что эллинистические зодчие сохраняли и развивали научные традиции своих великих предшественников. Поэтому и Витрувий, пользуясь их трудами, смог так обстоятельно составить общее руководство по архитектуре.
Написанная архитектором строительная программа была главным документом, определявшим последующую работу всех, кто занят на стройке.
Строительные работы велись по системе подрядов, широко распространенной в древней Греции. Организация подрядов находилась в руках строительных комиссий. Но архитектор, если он и входил официально в состав комиссии, затрачивал много труда на подготовку подрядной документации. Именно архитектор расчленял весь процесс строительства на отдельные операции, которые можно было поручать различным, работавшим независимо друг от друга подрядчикам. Для этого зодчий выписывал из строительной программы соответствующий раздел, дополняя его необходимыми цифрами, сведениями о способах кладки, об инструментах, о материалах и сырье. В иных случаях зодчий также изготавливал модель, по которой выполняли детали сооружения. Вероятно, он представлял и необходимые чертежи.

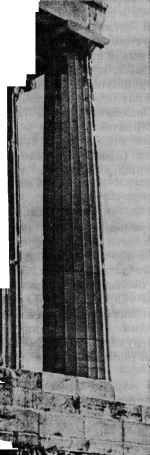

РИС. 7. Колонны Парфенона. Архитекторы Иктин и Калликрат. 447—432 гг. до н. э.
После того как архитектор завершал подготовку рабочей документации, администрация стройки сдавала на торгах подряды на все части строительства. Между строительной комиссией и взявшим подряд лицом заключался договор — ? ????????, в котором фиксировались условия сдаваемого строительного заказа, сроки его выполнения и — часто — — санкции, применяемые к той из сторон договора, которая нарушит соглашение. Следует заметить, что выполнение работы ???? ??; ????????? было четким условием, так как именно это обеспечивало успешное возведение всего сооружения.
Тексты строительных договоров, заключенных на выполнение крупных работ на важных объектах, также высекали на каменных плитах и выставляли на публичное обозрение. Так, в постановлении афинского народа о постройке стен города, Пирея и Длинных стен в 307/6 г. содержится указание секретарю притании написать на стеле само постановление и те договоры о подрядных работах, которые принесут архитекторы [774] . Видимо в эти годы в Афинах архитекторы решали вопрос о том, какие договоры публиковать на камне, а какие оставлять лишь в рукописях: ведь стоимость иного мелкого подряда могла равняться стоимости работы резчика надписи. Оплата вырезки текста договора на Делосе в III в. иногда шла не за счет полиса — там в одном договоре записано, что подрядчик сам пишет текст соглашения на стеле и ставит ее по указанию архитектора. Каменные копии строительных договоров эллинистического времени дошли из многих полисов. Особенно ценны пространные тексты из Оропа (договор о ремонте бассейна и источника в святилище Амфиарая около 333—322 гг.), из Лебадеи в Беотии (174—164 гг.), а также делосские документы. Тексты обнаруживают большое формальное сходство [775] , что указывает на тщательно разработанные нормы права, касающегося сделок о строительстве [776] . Во всех этих документах подробно изложена работа, которую должен выполнить подрядчик, правила ее выполнения и оговариваются материальные условия: приводится имя взявшего подряд, имя одного или нескольких поручителей [777] , сумма всего подряда и сумма задатка, полученного подрядчиком [778] .
774
IG, II2, N 463.
775
Возможно, что более ранние документы этого рода составлялись более кратко. Например, в Кизике в IV—III вв. договор о подряде на одну башню был составлен лаконично, даже без указания срока выполнения работы (Meier F. G. Griechische Mauerbauinschriften, I, N 59).
776
А. Бэрфорд заметила, что на протяжении 250 лет с середины IV в. строительные контракты обнаруживают заметное сходство (Burford A. The Greek temple..., p. 89). Эти естественно — эллинистическая Греция получила в наследство от VII—V вв. высокоразвитое право.
777
Поручатель (гарант) в заключаемом соглашении был обязан своими деньгами или своим трудом обеспечить выполнение взятых подрядчиком обязательств. На Делосе, в 279 г. был записан факт выполнения поручителями работы взамен того, за кого они ручались (IG, XI, 2, N 161 А).
778
Например, в тексте из Оропа (IG, VII, № 4255) сказано, что вся работа должна быть закончена в течение 60 дней, считая с того дня, как подрядчик получит всю сумму задатка — 325 драхм. А весь подряд стоил 900 драхм.
Но независимо от того, велось ли новое строительство или заключался договор о ремонтных работах, архитектор принимал непосредственное участие в проводимых строительных операциях.
Некоторое представление о совместном труде архитектора с подрядчиками дает строительный договор из Лебадеи [779] , где в 174—164 гг. беотархи и храмостроители возводили храм Зевсу на средства, подаренные Антиохом IV Эпифаном. В этом тексте, касающемся обработки и кладки плит наружной террасы вокруг храма Зевса, особо подчеркнут контроль храмостроителей и архитектора за качеством работы. Например, архитектор лично наблюдает за тем, как подрядчик, натянув нить, намечает резцом линии швов на поверхности уложенных в ряд плит. Гораздо более мелкие операции доверяли помощнику.. Ему подрядчик показывал швы всех плит и постели их, а также укладку каждой плиты, отсутствие пустот и многие другие детали стеностроительного дела.
779
IG, VII, № 3073.
Для лебадейской надписи характерно то, что здесь магистраты-храмостроители, ????????, принимали очень большое участие в непосредственном контроле за качеством работы. По-видимому, часть работ принимал архитектор, а часть — магистраты. Например, подрядчик обязан заранее заявить храмостроителям о том, что он будет заделывать штыри и некоторые другие детали и производить заливку оловом. Все эти операции подрядчик должен исполнять сам в присутствии храмостроителей. А если он что-либо заделает один, то, все подняв, сделает все заново с самого начала при храмостроителях и будет оштрафован на ту сумму, которая затрачена по его вине. Есть здесь и параграф об отстранении от работы плохого мастера; если же подрядчик не удалит такого работника, то будет оштрафован вместе с ним.
