свет).

10. В первом разделе командной панели ( Create ) выберите третий подраздел — Lights (Источники света), затем в выпадающем меню типов объектов выберите вариант Photometric (Фотометрические). Здесь перед нами инструмент созда-ния источника mr Sky Portal (Портал света неба) — рис. 10.16.

11. Источник mr Sky Portal (Портал света неба) имеет форму плоскости, в одну сторону от которой испускается свет. Выберите данный инструмент, затем в окне проекций Top (Вид сверху) создайте данный источник (растянув его диа-гональ).

12. Перейдите к параметрам только что созданного источника. Здесь нам понадо-бятся параметры свитка mr Skylight Portal Parameters (Параметры портала света неба) — рис. 10.17. В группе Dimensions (Измерения) задайте следующие значения: Length (Длина) — 200 см, Width (Ширина) — 200 см. Таким обра-

зом, вы сделали источник квадратной формы площадью 4 кв. метра.

Рис. 10.16. Инструмент создания источника Рис. 10.17. Свиток mr Sky Portal mr Skylight Portal Parameters

13. Источник надо разместить внутри помещения, так чтобы он находился прямо над потолком. В окне проекций Front (Вид спереди) переместите источник вверх, под потолок. Поместить его в нужную точку можно также при помощи окна точного ввода значений координат. Задайте источнику позицию X = 250, Y = 200, Z = 260. Источник установлен в необходимую точку, но при этом мо-жет быть направлен в ненадлежащую сторону. Нам необходимо, чтобы он све-тил вниз, внутрь комнаты. На направление света указывает специальная стрел-ка, которая хорошо видна в окнах Front (Вид спереди) и Left (Вид слева). Если он светит наверх, то в параметрах данного источника, в самом низу свитка mr Skylight Portal Parameters (Параметры портала света неба), установите флажок Flip Light Flux Direction (Обратить направление потока света). В ре-зультате направление стрелки изменится. Теперь источник светит вовнутрь.

14. Перейдите к обзору сцены через съемочную камеру и выполните визуализацию (клавиша <C> — для активации камеры в окне Perspective (Перспектива) и клавиши <Shift>+<Q> — для запуска визуализации). Теперь процедура ви-зуализации занимает гораздо больше времени. В результате получится полу-темный кадр, в котором пока лишь угадываются контуры мебели.

15. Оба необходимых источника установлены. Теперь необходимо лишь опериро-вать значениями интенсивности их освещения. Выделите созданный источник mr Sky Portal (Портал света неба) под потолком, перейдите к его параметрам и увеличьте значение параметра Multiplier (Усилитель) примерно до 25 единиц.

16. Выделите созданный в шаге 3 источник Daylight (Дневной свет) и перейдите к его параметрам. Здесь нам понадобится оперировать параметрами Multiplier (Усилитель) в свитках mr Sun Basic Parameters (Основные параметры солнца) и mr Sky Parameters (Параметры неба). Значения обоих параметров задайте равными 3.

17. Включите съемочную камеру для просмотра сцены и выполните визуализацию. Теперь в комнате достаточно света (рис. 10.18).

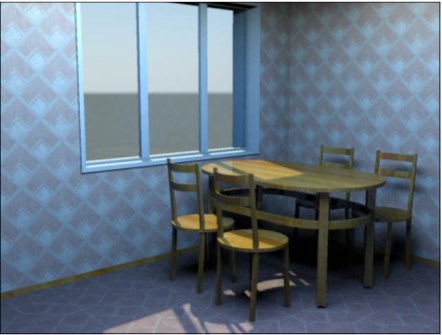

Рис. 10.18. Освещение настроено

Таким образом, мы настроили освещение комнаты при помощи источников Daylight (Дневной свет) и mr Skylight Portal Parameters (Параметры портала света неба). Уже очевидно, что источники света mental ray позволяют создавать гораздо более реалистичное освещение, чем стандартные. Однако картинку можно улуч-шать и дальше. Например, за счет добавления атмосферы. Сохраните текущую сцену. Последующие действия по добавлению атмосферы мы будем производить в отношении ее же.

П РИМЕЧАНИЕ

Все вышеперечисленные настройки и значения параметров (в частности, интенсивно-сти источников) применялись для версии 3ds Max 2012. В более ранних версиях нео б-ходимые настройки могут отличаться. Если у вас получается слишком яркая картинка или, наоборот, слишком темная, самостоятельно исправляйте интенсивность света, работая с параметрами Multiplier (Усилитель) созданных источников.

Настройки атмосферы в mental ray Под атмосферой в данном случае мы понимаем способность лучей света к отраже-нию от поверхностей объектов и рассеиванию в пространстве. Это позволяет сде-лать картинку визуально гораздо более мягкой и реалистичной. Рассеянный свет смягчает тени, увеличивает общую степень освещенности сцены. Атмосфера создается за счет использования специального средства — Global Illumination (Глобальное освещение). Подобное средство есть во всех профессио-нальных визуализаторах, используемых при работе над интерьерами и архитекту-рой.

Средство Global Illumination (Глобальное освещение) является неотъемлемым атри-бутом визуализатора mental ray . Его настройка происходит в общем окне настройки визуализации, как правило, после или во время работы над освещением сцены. Рассмотрим порядок работы со средством Global Illumination (Глобальное освеще-ние) на примере того же помещения, над которым работали в предыдущем разделе.

1. Откройте сцену, с которой работали в предыдущем разделе , — комнату с на-строенным освещением. На визуализации (см. рис. 10.18) видно, что хоть ком-ната освещена более - менее равномерно, но, например, под столом осталась че-ресчур густая тень.
