Рис. 3.108. Исходные линии CrossSection

6. Переключите здесь вариант сглаживания на Bezier . В результате форма линии сгладилась. На рис. 3.110 хорошо заметно сглаживание линии.

7. Примените в отношении данного объекта модификатор Surface (Поверхность). При необходимости используйте опцию Flip Normals (Обратить нормали), если вместо модели отображается лишь темное пятно. Увеличьте значение параметра Steps (Шаги).

8. В результате у вас получилась модель сегмента шланга, выполненная методом создания сетки. Модель сглаженная, т. к. вы воспользовались специальной оп-цией модификатора CrossSection (Поперечное сечение). Мой вариант модели отображен на рис. 3.111.

Рис. 3.110. Поперечные линии сглажены Рис. 3.111. Получившаяся модель Практика сплайнового моделирования Далее мы выполним несколько практических заданий для закрепления навыков ра-боты со сплайнами. Создавая разные модели, вы научитесь применять методы мо-делирования на практике, а также комбинировать их. Комбинации методов позво-ляют получить самые разнообразные формы моделей. Создание камина

Сейчас мы рассмотрим конкретный пример создания несложной модели камина.

1. В окне проекций Top (Вид сверху) создайте сплайн Rectangle (Прямоугольник). Параметры данного сплайна задайте следующими: Length (Длина) — 45 см, Width (Ширина) — 125 см, Corner Radius (Радиус углов) — 2 см.

2. В отношении данного сплайна примените модификатор Extrude (Выдавить). Значение параметра Amount (Количество) задайте равным 4 см.

3. Создайте еще один сплайн Rectangle (Прямоугольник). Значения параметров за-дайте следующими: Length (Длина) — 48 см, Width (Ширина) — 128 см, Corner Radius (Радиус углов) — 2 см.

4. В отношении данного сплайна также примените модификатор Extrude (Выда-вить). Значение выдавливания также задайте равным 4 см.

5. Получились две плиты, которые будут основанием камина. Расположите их так, чтобы более крупная плита "лежала" аккуратно на более маленькой (рис. 3.112).

6. В окне проекций Front (Вид спереди), при помощи сплайна Line (Линия), нари-суйте форму, примерно такую, как на рис. 3.113. Габаритные размеры данной формы — примерно 120 см в высоту и 110 см в длину. Для создания такой фор-мы (особенно округлой ее части) необходимо воспользоваться типами вершин ( Corner , Bezier , Smooth ).

7. При помощи модификатора Extrude (Выдавить) выдавите данную линию на 30 —35 см, чтобы получилась модель. Данную модель установите на плиты ос-нования, как на рис. 3.114.

8. Создайте два объекта Box (Куб) и установите их в основании общей модели, как на рис. 3.115. Габаритные размеры этих объектов подберите самостоятельно, чтобы они максимально были похожи на те, что на рисунке.

Рис. 3.113. Необходимая линия

Рис. 3.114. Модели совмещены Рис. 3.115. В основании камина добавлены декоративные элементы

9. Создайте очередной примитив Box (Куб) в окне Perspective (Перспектива). Данный объект будет играть роль стенки камина. Примерные значения его га-баритных размеров следующие: Length (Длина) — 2 см, Width (Ширина) — 85 см, Height (Высота) — 100 см. Установите данный объект примерно так, как

на рис. 3.116.

10. Выделите общий каркас камина, созданный в шаге 7, вызовите квадрупольное меню, щелкнув правой кнопкой мыши, и выберите опцию Isolate Selection (Изолировать выделенное). Выделенный объект будет изолирован.

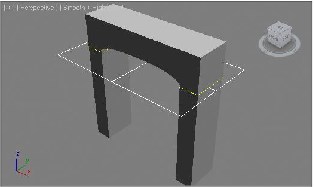

11. В окне проекций Top (Вид сверху) создайте сечение при помощи инструмента Section (Сечение) — см. рис. 3.1. Площадь сечения сделайте такой, чтобы оно охватывало изолированную модель. В окне проекций Front (Вид спереди) при-поднимите созданное сечение так, чтобы оно доходило до начала закругляю-щейся части модели (рис. 3.117).

Рис. 3.116. Добавлена стенка Рис. 3.117. Сечение установлено в необходимую точку

12. Во втором разделе командной панели нажмите кнопку Create Shape (Создать форму) — рис. 3.33. Затем нажмите кнопку OK в окне ввода имени создаваемо-го сплайна. В результате создан сплайн - сечение основного каркаса в заданной точке. Само сечение, созданное в предыдущем шаге, удалите.

13. Выделите созданный сплайн, перейдите к его параметрам во втором разделе командной панели и раскройте свиток Rendering (Визуализация).

14. Установите флажки Enable in Renderer (Видимый на визуализации) и Enable in Viewport (Видимый в окне проекций), расположенные в самом верху свитка. Таким образом, вы сделали сплайн видимым, как в окнах проекций (видимой стала его толщина), так и при визуализации (если сейчас выполнить визуализа-цию — <Shift>+<Q>, то сплайн отобразится в кадре). При помощи параметра Thickness (Толщина), расположенного чуть ниже, можно редактировать тол-щину сплайна. Задайте данное значение небольшим. Примерно 1,5 см.
