обмотки электромагнитов включения и отключения, значение сопротивлений обмоток должно соответствовать указаниям заводов-изготовителей (п. 5).
Вопрос 87. Каковы правила измерения временных характеристик выключателей?
Ответ. Такое измерение производится для выключателей всех классов напряжения. Измерение скорости включения и отключения следует производить для выключателей 35 кВ и выше, когда это требуется инструкцией завода-изготовителя. Измеренные характеристики должны соответствовать указаниям заводов-изготовителей (п. 6).
Вопрос 88. Как производится проверка минимального напряжения (давления) срабатывания выключателей и чему оно должно соответствовать?
Ответ. Проверка производится пополюсно у выключателей с пополюсными приводами.
Минимальное напряжение срабатывания должно соответствовать нормам, установленным заводами-изготовителями выключателей. Значение давления срабатывания пневмоприводов должно быть на 20–30 % меньше нижнего предела рабочего давления (п. 10).
Вопрос 89. Что из себя представляют многократные опробования выключателей и как проводится соответствующее испытание?
Ответ. Представляют из себя выполнение операций включения и отключения и сложных циклов (В-О без выдержки времени обязательны для всех выключателей; О-В и О-В-О обязательны для выключателей, предназначенных для работы в режиме АПВ) – должны производиться при номинальном напряжении на выводах электромагнитов. Число операций и сложных циклов, подлежащих выполнению выключателем, должно составлять:
3-5 операций включения и отключения;
2-3 цикла каждого вида (п. 11).
Вопрос 90. Каковы правила испытания трансформаторного масла выключателей?
Ответ. У баковых выключателей всех классов напряжений и малообъемных выключателей 110 кВ и выше испытание масла производится до заливки масла в выключатели и после нее.
У малообъемных выключателей до 35 кВ масло испытывается до заливки в дугогасительные камеры. Испытание масла производится в соответствии с табл. 1.8.33 пп. 1, 3, 4, 5 (п. 12).
1.8.20. Воздушные выключатели
Вопрос 91. Каким должно быть сопротивление изоляции опорных изоляторов, изоляторов гасительных камер и отделителей, изолирующих тяг и воздухопроводов выключателей всех классов напряжений?
Ответ. Должно быть не ниже значений, приведенных в табл. 1.8.17 (п. 1).

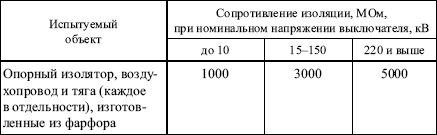

Таблица 1.8.17
Наименьшее допустимое сопротивление опорной изоляции и изоляции подвижных частей воздушных выключателей
Вопрос 92. Какая изоляция у воздушных выключателей испытывается повышенным напряжением промышленной частоты?
Ответ. Испытывается:
изоляция выключателей. Обязательно для выключателей до 35 кВ; изоляция вторичных цепей и обмоток электромагнитов управления (п. 2).
Вопрос 93. Каковы предельные значения сопротивлений контактов воздушных выключателей всех классов напряжений?
Ответ. Такие значения приведены в табл. 1.8.18 (п. 3).

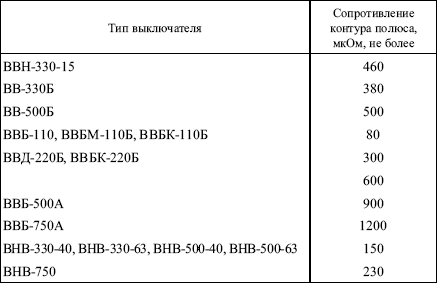

Таблица 1.8.18
Предельные значения сопротивлений постоянному току контактных систем воздушных выключателей
Примечания: 1. Предельные значения сопротивлений одного элемента (разрыва) гасительной камеры и отделителя и одного дугогасительного устройства модуля: выключателей серии ВВН – 20 мкОм, серий ВВУ, ВВБ, ВВД, ВВБК – 80 мкОм, серии ВНВ – 70 мкОм.
2. У выключателей типа ВВ напряжением 330–500 кВ значения сопротивлений следующих участков токоведущих контуров не должны превышать:
50 мкОм – для шин, соединяющих гасительную камеру с отделением; 80 мкОм – для шины, соединяющей две половины отделителя; 10 мкОм – для перехода с аппаратного вывода отделителя на соединительную шину.
3. Значения сопротивлении каждого разрыва дугогасительного устройства выключателей 330–750 кВ серии ВНВ не должны превышать 35 мкОм.
Вопрос 94. Чему должны соответствовать результаты измерений сопротивления элементов делителей напряжения и шунтирующих резисторов?
