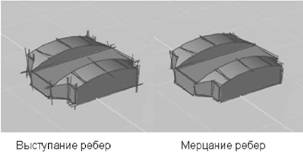

Шрифт:
3. Нажмите "OK".
3D Навигация
Щелкните правой кнопкой мыши в любом из режимов 3D навигации. Выберите "Параметры обхода и облета".
ОБХОДОБЛЕТНАСТР
Панель "3D Навигация"→"Обход"→"Параметры обхода и облета"
Команды
3DОБЛЕТ
Интерактивно изменяет пользовательский вид 3D чертежей так, что наблюдатель как бы пролетает сквозь модель
3DОБХОД
Интерактивно меняет вид 3D чертежа, при этом кажется, что наблюдатель обходит модель
ОБХОДОБЛЕТНАСТР
Задает параметры обхода и облета
Системные переменные
Нет записей
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Создание трехмерного динамического вида
Вид можно изменять с помощью функции, объединяющей в себе панорамирование и зумирование, без прерывания текущих операций.
Динамический вид позволяет сразу же наблюдать результаты перемещения точки зрения. Для того, чтобы упростить расчет экранного представления объектов при динамической смене вида, повысив тем самым производительность, можно задать лишь отдельные объекты для рассмотрения. Если же нажать ENTER без выбора объектов, в режиме трехмерного динамического вида вместо элементов текущего чертежа отображается стандартная модель домика. Модель домика можно использовать для задания угла и расстояния для рассмотрения модели. По окончании настройки и завершении команды изменения применяются ко всей 3D модели текущего вида.
ПРИМЕЧАНИЕ. В команде 3DОРБИТА имеются дополнительные эффективные опции для динамического просмотра в 3D. Подробнее см. Использование инструментов 3D перемещения.
На видах можно устанавливать переднюю и заднюю секущие плоскости для того, чтобы отображались только объекты, расположенные в пределах определенного расстояния от камеры. Секущие плоскости можно перемещать, сохраняя их нормальное положение относительно линии, соединяющей цель с направленной на нее камерой. Отображение объектов, которые расположены вне пространства между этими плоскостями, подавляется. Следующий чертеж иллюстрирует работу с секущими плоскостями:
ПРИМЕЧАНИЕ. Можно также задать секущие плоскости при создании изображения символа камеры. Подробнее см. Изменение свойств камеры.
ДВИД
Установка секущих плоскостей (ДВИД)
1. В командной строке введите "
2. Выбрать объекты для включения в вид.
3. В командной строке введите "
4. Введите
5. Расположить секущую плоскость с помощью бегунка или путем ввода расстояния от цели.
6. Для выхода из команды нажмите ENTER.
ПРИМЕЧАНИЕ. Можно также задать секущие плоскости при создании изображения символа камеры. Подробнее см. Изменение свойств камеры.
ДВИД
Восстановление вида по умолчанию и ПСК
1. Выберите пункт меню "Вид"→"Трехмерные виды"→"Вид в плане"→"МСК".
ПЛАН
Команды
ДВИД
Установка параллельной проекции или вида в перспективе с помощью камеры и цели
ПЛАН
Отображение вида в плане указанной ПСК
Системные переменные
VIEWDIR
Сохраняет направление взгляда в текущем видовом экране, выраженное в координатах ПСК
VIEWTWIST
Сохранение значения угла поворота вида для текущего видового экрана, измеренного относительно МСК
WORLDVIEW
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Определение трехмерного вида с помощью камеры
Для определения 3D вида поместите камеру в пространство модели и откорректируйте параметры камеры для привязки к своим потребностям.
Обзор камер
Для определения трехмерного вида можно поместить камеру на чертеж.
