Выбор текущего видового экрана и работа с ним
При использовании нескольких видовых экранов один из них является текущим; именно он воспринимает команды управления видом и действия с применением курсора.
На текущем видовом экране курсор меняет свою форму со стрелки на перекрестье, а граница видового экрана выделена. Переключиться с одного видового экрана на другой можно в любой момент, кроме тех случаев, когда выполняется какая-либо команда работы с видами.
Для установки видового экрана текущим, нажмите кнопку мыши на нем или нажмите CTRL + R для переключения между существующими видовыми экранами.
Например, в случае построения отрезка можно указать его начало на первом видовом экране пространства модели, затем переключиться нажатием кнопки мыши на второй видовой экран и указать на нем конечную точку отрезка. Этот метод особенно удобен на больших чертежах, когда требуется построить отрезок, соединяющий удаленные точки.
Установка видового экрана текущим
■ Нажмите кнопку мыши в пределах видового экрана.
Циклический перебор видовых экранов без нажатия
■ Нажимайте CTRL + R.
Команды
Нет записей
Системные переменные
CVPORT
Отображает идентификационный номер текущего видового экрана
VIEWCTR
Сохраняет центр вида на текущем видовом экране
VIEWSIZE
Сохраняет высоту вида на текущем видовом экране, выраженную в единицах чертежа
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Сохранение и восстановление конфигураций видовых экранов

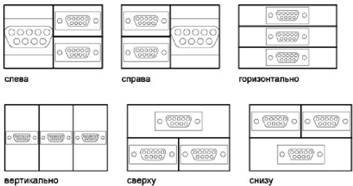

Конфигурации видовых экранов пространства модели можно сохранять, присваивая им имена, и впоследствии восстанавливать их.
Избегайте необходимости каждый раз заново настраивать видовые экраны и виды на чертеже. С помощью команды ВЭКРАН конфигурации видовых экранов могут быть сохранены и позже восстановлены по имени. К характеристикам сохраняемых конфигураций видовых экранов относятся:
■ число видовых экранов и их расположение
■ виды, установленные внутри видовых экранов
■ сетка и шаг привязки для каждого видового экрана
■ Настройки знака ПСК для каждого видового экрана
Сохраненные конфигурации видовых экранов можно просматривать в списке, восстанавливать и удалять. Конфигурация видовых экранов, сохраненная на вкладке "Модель", может применяться и на вкладке разметки листа.
Сохранение именованной конфигурации видовых экранов
1. Выберите меню "Вид"→"Видовые экраны"→"Новые ВЭкраны".
2. В диалоговом окне "Видовые экраны" на вкладке "Новые ВЭкраны" введите имя сохраняемой конфигурации.
Имя должно иметь в длину не более 255 символов; оно может состоять из букв, цифр и специальных символов (знак доллара ($), минус (-) и знак подчеркивания (_)).
3. Нажмите "OK".
ПРИМЕЧАНИЕ. Конфигурацию видовых экранов можно сохранять только на вкладке "Модель".
ВЭКРАН
Восстановление именованной конфигурации видовых экранов
1. Выберите меню "Вид"→"Видовые экраны"→"Именованные ВЭкраны".
2. В диалоговом окне "Видовые экраны" на вкладке "Именованные ВЭкраны" выберите конфигурацию видовых экранов в списке.
3. Нажмите "OK".
ВЭКРАН
Удаление именованной конфигурации видовых экранов
1. Выберите меню "Вид"→"Видовые экраны"→"Именованные ВЭкраны".
2. В диалоговом окне "Видовые экраны" на вкладке "Именованные ВЭкраны" выберите имя конфигурации видовых экранов в списке.
3. Нажмите клавишу Delete.
ВЭКРАН
Просмотр списка конфигураций видовых экранов
■ Выберите меню "Вид"→"Видовые экраны"→"Именованные ВЭкраны". Открывается диалоговое окно "Видовые экраны".
На вкладке "Именованные ВЭкраны" диалогового окна "Видовые экраны" отображается список всех именованных конфигураций видовых экранов чертежа.
