Графическую область на вкладке "Модель" можно разбить на несколько неперекрывающихся прямоугольных областей, называемых видовыми экранами пространства модели.

На видовых экранах отображаются различные виды модели. Графическую область на вкладке "Модель" можно разбить на несколько неперекрывающихся прямоугольных областей, называемых видовыми экранами пространства модели. В больших или сложных чертежах использование различных видов позволяет избежать частого выполнения операций зумирования и панорамирования. Кроме того, ошибки, незаметные на одном виде, могут быть обнаружены на другом.

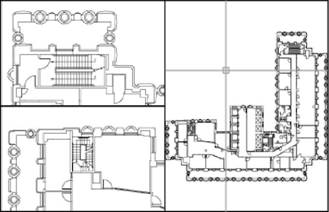

Видовые экраны на вкладке "Модель" полностью занимают графическую область, не перекрывая друг друга. Во время редактирования чертежа на одном видовом экране тут же происходит обновление изображений на других видовых экранах. На следующей иллюстрации показаны три видовых экрана на вкладке "Модель".

На вкладке разметки листа также можно создавать видовые экраны. Эти видовые экраны, называемые видовыми экранами разметки листа, используются для компоновки чертежа, выводимого на печать. Видовые экраны листа можно перемещать, можно также изменять их размеры. Возможности управления видовыми экранами на листе достаточно разнообразны. Подробнее о листах и видовых экранах листа см. Создание многовидовых чертежей (в пространстве листа).

На видовом экране пространства модели можно:

■ Выполнять панорамирование, зумирование, задавать режимы сетки, шаговой привязки и изображения знака ПСК, а также восстанавливать именованные виды.

■ Сохранять расположение системы координат для каждого видового экрана.

■ Переключаться с одного видового экрана на другой в ходе выполнения команд построения чертежа.

■ Сохранять именованную конфигурацию видовых экранов и повторно использовать ее на вкладке "Модель" или применять на вкладке разметки листа.

Задание различных систем координат для отдельных видовых экранов обычно требуется при работе с трехмерными моделями. См. Назначение пользовательской системы координат видовому экрану.

На следующей иллюстрации показано несколько стандартных конфигураций видовых экранов пространства модели.

Видовые экраны пространства модели можно изменять, разбивая их на части и объединяя друг с другом. Объединяемые видовые экраны должны иметь общую границу одной длины.

Разделение видового экрана пространства модели

1. Если имеется насколько видовых экранов, нажмите кнопку мыши внутри видового экрана, который требуется разделить.

2. Для указания количества создаваемых видовых экранов пространства модели выполните одно из следующих действий:

 ■ Выберите меню "Вид"→"Видовые экраны"→"2 ВЭкрана".

 ■ Выберите меню "Вид"→"Видовые экраны"→"3 ВЭкрана.

 ■ Выберите меню "Вид"→"Видовые экраны"→"4 ВЭкрана"

3. На запрос в командной строке укажите порядок расположения новых видовых экранов.

ВЭКРАН

Объединение двух видовых экранов на вкладке "Модель"

1. Выберите меню "Вид"→"Видовые экраны"→"Соединить".

2. Нажмите кнопку мыши на видовом экране пространства модели, содержащем сохраняемый вид.

3. Нажмите кнопку мыши внутри смежного видового экрана, который требуется присоединить к первому.

ВЭКРАН

Восстановление одного видового экрана на вкладке "Модель"

■ Выберите меню "Вид"→"Видовые экраны""→"1 ВЭкран".

ВЭКРАН

Перехода со вкладки разметки листа на вкладку "Модель"

■ Нажмите вкладку "Модель" внизу области рисования.

TILEMODE

Команды

РМОДЕЛЬ

Переключение со вкладки "Лист" на вкладку "Модель"

ВЭКРАН

Создает несколько видовых экранов в пространстве модели и в пространстве листа.

Системные переменные

MAXACTVP

Устанавливает максимальное количество видовых экранов, которые могут быть активны одновременно

ОТАВ

Отображение имени текущей вкладки (модель или лист) в чертеже.

TILEMODE

Устанавливает вкладку "Модель" или последнюю вкладку листа текущей
