На вкладке "Модель" создание чертежа выполняется в масштабе 1:1. На вкладке "Лист" можно создать один или несколько видовых экранов листа, задавать размеры, создавать замечания и блок заголовка, представляющий лист чертежа.

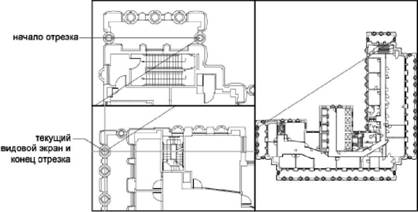

Каждый видовой экран листа представляет собой своего рода кадр изображения с "фотографией" модели в пространстве модели. Каждый видовой экран содержит вид, отображающий модель с заданным масштабом и ориентацией. Для каждого видового экрана задаются свои видимые слои.

После завершения компоновки листа можно отключить слой, содержащий объекты видового экрана листа. Виды остаются видимыми, и лист можно распечатать, не отображая границ видового экрана.

Команды

РЛИСТ

Создание и изменение вкладок разметок листа в чертеже

МАСТЕРЛИСТ

Создание нового листа, задание параметров листа и печати

РМОДЕЛЬ

Переключение со вкладки "Лист" на вкладку "Модель"

МОДЕЛЬ

Переключение из пространства листа на видовой экран пространства модели

СВИД

Создание видовых экранов на листах и управление ими

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

ИМПОРТПЛ

Импорт набора параметров листа из другого файла чертежа во вновь создаваемый лист

ЛИСТ

Переключение видовых экранов из пространства модели в пространство листа

ВЭКРАН

Создает несколько видовых экранов в пространстве модели и в пространстве листа.

ВСЛОЙ

Управление видимостью слоев для отдельных видовых экранов

Системные переменные

МАХАСТVР

Устанавливает максимальное количество видовых экранов, которые могут быть активны одновременно

PLTSCALE

Управляет масштабированием типов линий в пространстве листа

TILEMODE

Устанавливает вкладку "Модель" или последнюю вкладку листа текущей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Процесс подготовки чертежа к печати из вкладки "Лист" подразделяется на несколько этапов.

Чертеж обычно создается в пространстве модели, а к печати подготавливается в пространстве листа.

В нижней части экрана имеется одна вкладка "Модель" и одна или несколько вкладок "Лист".

Весь процесс подготовки листа сводится к следующим этапам:

■ Создание модели во вкладке "Модель".

■ Перейдите на вкладку разметки листа.

■ Задание параметров печати: устройство печати, формат, область печати, масштаб, ориентация чертежа.

■ Вставка основной надписи на лист (если при создании чертежа не использовался шаблон, в котором уже имеется основная надпись).

■ Создание нового слоя для видового экрана листа.

■ Создание и размещение на листе видовых экранов.

■ Установка ориентации, масштаба и видимых слоев для каждого видового экрана листа.

■ Нанесение размеров и пояснений на лист, если это необходимо.

■ Отключение слоя, содержащего видовые экраны листа.

■ Печать листа.

Если требуется аннотировать чертежи в пространстве модели с автоматическим масштабированием аннотаций, можно также воспользоваться объектами типа "". Подробнее о работе с аннотативными объектами и автоматическом масштабировании аннотаций см. Масштабирование аннотаций.

Далее подробнее говорится о том, как создавать, использовать и изменять листы и видовые экраны листов.
