Основная неполадка, возникающая в смесителях, – это течь крана (по бытовому выражению), или вентильной головки (по терминологии сантехников). Так называемая течь крана при его закрытом положении свидетельствует о том, что в нем (т. е. в вентильной головке, рис. 7) повреждены резиновые прокладки (или кожаные, или паронитовые).
В этом случае необходимо заменить прокладку, т. е. демонтировать вентильную головку (или кран – рис. 20).
Для этого при помощи накидного гаечного ключа свинчивается вентильная головка (предварительно перекрывается подача воды от стояка, и горячей, и холодной). После демонтажа вентильной головки смесителя, применяя отвертку, освобождают две прокладки – одну внизу и вторую в верхней части (рис. 7).
У кранов (рис. 20) имеется только одна прокладка – резиновая или кожаная. Такие краны рассчитаны только на холодную воду и смесителями не являются.
На рисунке 19 показан простой кран, применяющийся для писсуаров настенных. Как видно, кран значительно отличается от вентильной головки – имеет более простое устройство.

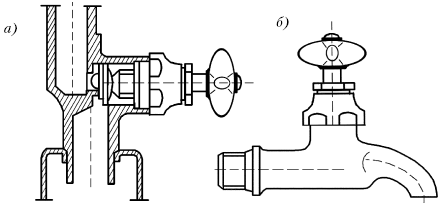

Рис. 20. Виды кранов: а) для настенных писсуаров; б) простой водоразборный кран для холодной воды
Сифоны, выпуски переливы, их виды и назначение
Санитарно-технические бытовые приборы оборудуются гидравлическими затворами (так называемыми сифонами), предотвращающими проникновение вредных для здоровья людей газов из канализации в жилые помещения дома или квартиры.
Высота гидрозатвора (слоя воды) в сифоне должна быть не менее 50–60 мм, причем вода в нем находится постоянно, меняясь только при смывах из бачка (смывного) или из смесителей (при пользовании раковиной-умывальником или мойкой). Гидравлический затвор предусмотрен в конструкции унитаза, где сифон не устанавливается. Для непосредственного отведения сточной воды из ванн, моек, раковин-умывальников душевых поддонов, биде (это гигиенический душ) применяют водосливную арматуру, которая состоит их выпусков, переливов, сифонов (рис. 21).
Российские предприятия изготавливают следующие виды сифонов:
1) сифон бутылочный пластмассовый с выпуском и вертикальным или горизонтальным отводом для раковин-умывальников (тип СБПУ – обозначены в техническом паспорте);
2) то же для моек (тип СБПМ);
3) то же для моек на два отделения;
4) сифон бутылочный (тип СБП2М) пластмассовый с латунным выпуском и вертикальным или горизонтальным отводов для моек (тип СБПВсЛМ);
5) сифон бутылочный латунный с выпуском и горизонтальным отводом для раковин-умывальников (тип СБЛУ);
6) сифон двухоборотный пластмассовый с выпуском для раковин-умывальников (тип СДП);
7) то же для моек (тип СДПМ);
8) сифон двухоборотный пластмассовый с латунным выпуском для раковин-умывальников (тип СДПВсЛУ);
9) то же для моек (тип СДПВсЛМ);
10) сифон прямой пластмассовый с выпуском для раковин-умывальников (тип СПрПУ); 11)то же для моек (тип СПрПМ);
12) сифон прямой пластмассовый с выпуском и переливом для ванн и глубоких душевых поддонов (тип СПрПВН – рис. 21);
13) сифон прямой пластмассовый с выпуском для мелких душевых поддонов (тип СПрППМ – рис. 21);

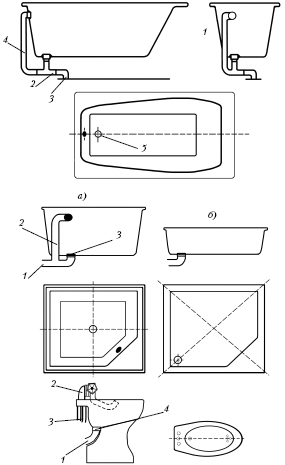

Рис. 21. Применение сифонов, выпусков и переливов. Ванна: 1 – ванна; 2 – сифон; 3 – труба канализационная; 4 – перелив; 5 – выпуск. Чугунные душевые поддоны: а – глубокий: 1 – сифон; 2– перелив; 3 – выпуск; б – мелкий. Биде: 1 – сифон; 2 – смеситель; 3 – гибкая подводка воды; 4 – выпуск
14) сифон прямой чугунный с латунным выпуском и переливом для ванн и глубоких душевых поддонов (тип СПрЧВн);
15) сифон прямой чугунный с латунным выпуском для мелких душевых поддонов (тип СПрЧПМ). Из всех перечисленных видов сифонов наиболее предпочтительны сифоны бутылочные пластмассовые с латунным выпуском и вертикальным отводом для слива грязной воды в квартирную канализацию, потому что в случае засорения их можно легко очистить, открутив накидным гаечным ключом с мягкими губками их нижнюю часть (так называемый отстойник), в которой происходит постепенное накопление грязи.
Самые неудобные сифоны двухоборотные – их очищать от засорения очень трудно.
Из всех перечисленных видов выпусков долго эксплуатируются латунные, а пластмассовые быстро выходят из строя от постоянного воздействия горячей слабоагрессивной воды и среднеагрессивной сливной воды после стирки с применением хлорных отбеливателей.
Переливы чугунные в настоящее время продаются в магазинах сантехники очень редко, преобладают пластмассовые, поэтому выбора практически нет. Выпуски:
1) выпуск пластмассовый для раковин-умывальников (тип ВсПУ);
2) то же для моек (тип ВсПМ);
3) выпуск пластмассовый для раковин-умывальников (тип ВсПДУ);
4) то же для моек (тип ВсПДМ);
5) выпуск латунный для умывальников-раковин (тип ВсЛУ);
6) то же для моек (тип ВсЛМ);
7) выпуск пластмассовый для ванн и душевых поддонов (тип ВсПВН);
8) выпуск латунный для ванн и душевых поддонов.
Переливы:
1) перелив пластмассовый для ванн и глубоких душевых поддонов (тип Пв ПВн);
2) перелив чугунный (рис. 21) с латунной крышкой для ванн и глубоких душевых поддонов (тип ПвЧВн). Кроме перечисленных выше сифонов, в настоящее время в специализированных магазинах сантехники продаются и другие конструкции пластмассы, в том числе комплектно: выпуск + сифон + перелив – для ванн и глубоких душевых поддонов.
Рис. 22. Сифоны, выпуски и переливы. Сифоны: а) бутылочный латунный с выпуском для умывальников; б) бутылочный пластмассовый с выпуском для умывальником и моек; в) двухоборотный пластмассовый с выпуском для умывальников и моек; г) пластмассовый с выпуском и переливом для ванн; д) чугунный с латунным выпуском и переливом для ванн; 1 – выпуски; 2 – сифоны; 3 – переливы; 4 – накидная гайка
При этом выпуски и сифоны соединяются между собой на резьбе с применением термоводостойкого герметика или масляной краски. Переливы с сифоном также выпускаются комплектно, имеют резьбовое соединение. Переливы предназначены для выпуска воды из ванны или глубокого душевого поддона в случае излишнего их заполнения (т. е. для предупреждения перелива воды через края – рис. 22).
Как разобрать, прочистить и собрать сифон
Демонтаж сифона начинают с отвинчивания накидной гайки, соединяющей его с выпуском резьбовым соединением. При этой операции пользуются большим рычажным трубным ключом с мягкими губками (во избежание повреждения корпуса гайки и сифона). Для этих же целей можно применить и накидной гаечный ключ. Сифон легко освобождается от накопившегося загрязнения с помощью специальной щетки на длинной ручке. Очищенный от загрязнения сифон ставится на место – подсоединяется при помощи накидной гайки к выпуску. При этом резьбу необходимо смазать герметиком или покрыть масляной краской (на олифе).
