Ракеты морской авиации – одно из главных ее средств в борьбе с авианосцами и подводными лодками противника. Для этой цели морская авиация применяет крылатые ракеты классов «воздух – корабль» и «воздух – земля». Для обороны от воздушного противника морская авиация вооружена ракетами класса «воздух – воздух».

Основным оружием современных боевых надводных кораблей являются управляемые крылатые, зенитные и противолодочные ракеты, а также неуправляемые реактивные снаряды. Ракетами класса «корабль – корабль» вооружаются крейсера, эсминцы и катера, которые взаимодействуют с подводными лодками и морской авиацией. Предназначены они для нанесения мощных ударов по надводным кораблям противника.

Корабельными зенитными ракетами вооружаются специальные корабли, предназначенные для охраны соединений надводных кораблей, а также авианосцы, крейсера и эсминцы.

Для эффективного и надежного поражения воздушных целей противника на малых, средних и больших высотах на вооружении кораблей состоят ЗУР различных радиусов действия.

Поражение воздушных целей (самолетов или крылатых ракет) мощными боевыми зарядами сснпткых ракет производится с большой точностью. Если же часть прорвется через зону поражения ЗУР, то на ближних подступах вступает в борьбу с ними корабельная зенитная артиллерия.

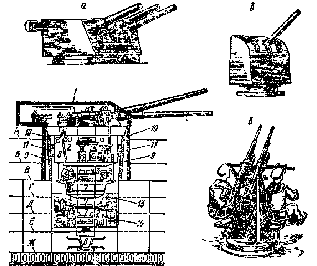

Рис. 22. Корабельная артиллерия:

а) орудийная башня крейсера: 1 – боевое отделение башни; 2 – рабочее отделение; 3 – перегрузочное отделение, 4 – зарядное отделение; 5 – снарядное отделение, 6 – основание башни со штырем; 7 – податочная тру-ба; 8 – элеватор для подачи зарядов и снарядов, 9 – жесткий барабан; 10 – ролики; 11 – катки; 12 – алектропривод; 13 – стеллагки для зарядор; 14 – стеллажи для снарядов, А, Б, В, Г, Д, Е, Ж-палубы (А – верхняя

палуба, Ж – второе дно);

б) 120-мм артиллерийская установка;

в) спаренная зенитная установка от самолетов или крылатых ракет

Корабельная артиллерия в современных условиях применяется главным образом для обороны кораблей от авиации, крылатых ракет и носителей торпедного оружия. Она может быть использована для обстрела побережья противника при поддержке десанта.

По калибру корабельная артиллерия делится на крупнокалиберную (100-203 мм), среднего калибра (76-90 мм) и малокалиберную (менее 76 мм).

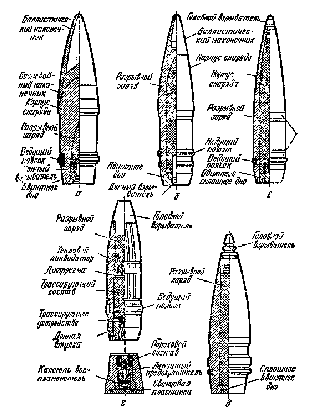

Рис. 23. Типы снарядов для корабельной артиллерии:

а) бронебойный; б) фугасный; в) осколочно-фугасный; г) осколочно-трассирующий; д) дистанционная граната

По способу оборудования корабельные артиллерийские установки могут быть башенными (рис. 22, а), палубно-башенными и палубными (рис. 22, б, в). Палубные, в свою очередь, делятся на открытые и щитовые.

Современные корабельные артиллерийские установки в основном универсальные, т. е. предназначены для стрельбы как по морским, береговым, так и по воздушным целям.

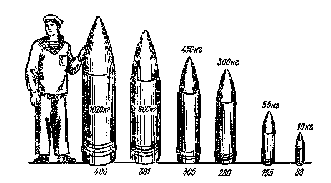

Рис. 24. Сравнительная диаграмма снарядов морской артиллерии в зависимости от калибра

Калибр и количество орудий на корабле определяются классом корабля. На старых артиллерийских кораблях артиллерия, отвечающая главному назначению корабля, называется артиллерией главного калибра.

Снаряды (рис. 23) для корабельной артиллерии разделяются на следующие типы: бронебойные, служащие для разрушения бронированных морских и береговых целей; фугасные – для поражения целей, защищенных слабой броней, живой силы и техники; осколочно-фугасные – для поражения легких морских и береговых целей, живой силы и техники; осколочно-трассирую-щие – для стрельбы по воздушным целям и малым кораблям; дистанционные грачаты – для поражения воздушных целей и живой силы противника. Кроме того, имеются осветительные и зажигательные снаряды, название которых вытекает из самого их назначения. Вес снарядов зависит от их калибра (рис. 24).

В настоящее время на зарубежных малых кораблях стали применять легкие комбинированные комплексные установки из спаренных 20-мм автоматов и пусковой установки с 16 направляющими для запуска 80-мм ракет класса «корабль – корабль». Ракета имеет боеголовку весом до 900 г; стабилизаторы на ней во время нахождения в установке складываются и раскрываются автоматически после пуска. Пуск ракет осуществляется попарно с каждой стороны установки (рис. 25).

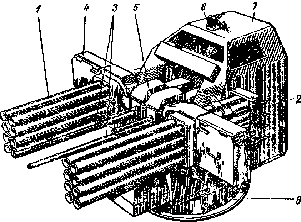

Рис. 25. Схема общего вида канадской комбинированной ра-кг тно-артидлерийской установки спаренных 20-ми автоматов и пусковой установки для 80-мм ракет класса «кораоль

корабль»:

1 – направляющие; 2 – пусковое устройство; 3 – стволы автоматов, 4 – магавины автоматов; 5 – 20-мм автомат; в – оптический перископический прицел; 7 – защитный купол; 8 – опорный

контур

Торпедное вооружение состоит из торпедных аппаратов, приборов управления и торпед. Торпедные аппараты надводных кораблей устанавливаются на верхней палубе, обычно в средней части корабля. В зависимости от числа труб торпедные аппараты называются трех-, четырех- и пятитрубными. На подводных лодках торпедные аппараты располагаются в носовой и кормовой частях корабля.
