Торпеда – самодвижущийся и самоуправляемый подводный снаряд, предназначенный для разрушения наиболее уязвимой подводной части корабля. Скорость современной торпеды более 50 узлов. Вес взрывчатого вещества (обычно тротила) – 300-400 кг. Общий вес современной торпеды превышает 2 тонны. Торпеда имеет сигарообразную форму, ее длина до 8 м и диаметр до 60 см. Выстреливается она из аппарата при помощи порохового заряда или сжатого воздуха. Выстреленная торпеда при помощи приборов управления принимает заданное ей направление и углубление, а сравнительно мощный двигатель обеспечивает ей большую скорость хода.

Торпеды могут быть с контактными и неконтактными взрывателями, т. е. могут взрываться или при ударе о корабль, или проходя под ним. В зависимости от применяемого в торпеде двигателя, который сообщает ей поступательное движение, торпеды могут быть парогазовые, электрические и реактивные.

Парогазовая торпеда при движении оставляет за собой хорошо видимый след на поверхности воды, что сильно демаскирует ее. Электрические и реактивные торпеды при движении следа не оставляют.

Электрические торпеды получают движение от мощного электродвигателя, который питается от аккумуляторной батареи. Реактивная торпеда движется за счет реактивной силы, возникающей при сжигании топлива в реактивном двигателе торпеды (рис. 26).

Минное вооружение состоит из контактных и неконтактных якорных и донных мин различных типов, а также устройств для их постановки: минных постов постановки мин, минных рельсов и перекатов между рельсами.

Мины – весьма действенное средство борьбы на море, особенно при использовании их на морских торговых путях противника и против его подводных лодок. Ставят мины в своих водах или в водах противника с целью уничтожения его кораблей. В корпус мины, кроме взрывчатого вещества, вес которого у больших мин достигает 800 – 1000 кг, помещают взрыватель и различные механизмы, затрудняющие траление мин.

По способу взрыва мины подразделяются на контактные (гальваноударные, ударно-механические и антенные), которые взрываются от соприкосновения с корпусом корабля, и неконтактные (магнитные, акустические и магнитоакустические). Эти мины взрываются под днищем корабля без соприкосновения с его корпусом (рис. 27).

Для защиты минных заграждений из якорных мин применяются минные защитники, которые ставятся впереди линий якорных мин и предназначаются для затруднения траления мин. При помощи резаков или подрывных патронов они перерезают или перебивают тралящую часть трала или параван-охранителя.

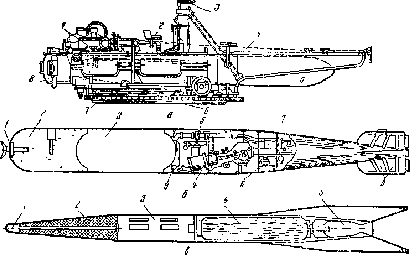

Рис. 26. Торпедное оружие:

а – схематический чертеж торпедного аппарата 1 – электрический привод для вращения торпедного аппарата, 2– место наводчика, з – аппаратный при-пел, 4 – труба торпедного аппарата,

5 – торпеда, 6 – неподвижное основание, 7 – поворотная платформа, 8 – крышка.

б – торпеда: 1 – лобовой ударник 2 – зарядное отделение 3 – резервуар сжатого воздуха, 4– двигатель, 5-подогревательный аппарат, 6– гидростатический аппарат управления ходом торпеды по глубине, 7 – гироскоп, управляющий ходом торпеды по направлению 8 – резервуар для керосина, 9 – гребные винты, в – схема самонаводящейся противолодочной торпеды: 1– излучатель в приемник системы самонаведения; 2 – боевая часть, 3 – приборы управления, 4 – бак с топливом, 5 – двигатель

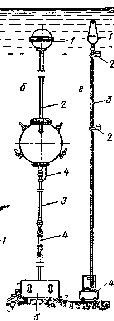

Рис. 27. Мины и минный защитник:

а – гальваноударная мина: 1 – предохранительный прибор 2 – колпак со склянкой и батарейкой, 3 – запальный стакан, 4 – зарядная камера б – антенная мина с верхней и нижней антеннами, 1 – буек 2 – верхняя антенна (медный трос), 3 – нижняя антенна (нижняя часть минрепа с проводником к взрывателю), 4 – изоляторы (мина взрывается в резуль-тате появления электрического тока в антенне при ее соприкосновении с металлическим корпусом корабля), 5 – якорь, в – акустическая мина; 1 – машины корабля, 2 – область наибольшего Шума, 3 – звуковые волны, 4, 6 – мембраны, 5 – контактные усы на слу-чай, если не сработает устройство, 7 – вибратор, 8 – заряд, 9 – микрофон; 10 – детонатор. г – минный защитник 1 – буек, 3 – резак, 3 – буйреп, 4 – якорь

Минные заграждения ставят не только со специально оборудованных кораблей – минных заградителей, но и с других кораблей (подводных лодок, катеров и самолетов), специально оборудованных для этого.

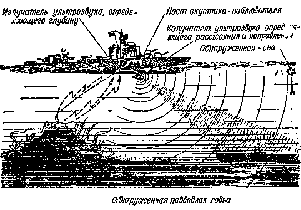

Рис. 28. Схема работы гидроакустической станции корабля

В зависимости от назначения различают следующие виды минных заграждениям;: активное – поставленное в водах противника; позиционное – для создания морских укрепленных позиций; оборонительное – для обороны подходов к своему побережью; маневренное, которое выставляется непосредственно перед боем или во время боя и предназначается для ослабления противника в ходе боя.
