Таблица № 2.3.

Тепловой поток на поверхности факела от горящих разлитий.

Таблица № 2.4.

Тепловые потоки, вызывающие воспламенения некоторых материалов.

Методика расчета характеристик горения, предложенная в работе [106], включает следующие основные предположения и эмпирические соотношения.

1. Горение рассматривается как диффузионное (т. е. непосредственно зависящее от режима эжекции воздуха в зону горения) и происходит с открытой поверхности (в самом резервуаре при срыве перекрытия или при разлитии в пределах защитного ограждения).

2. Высота (длина — L) видимой части пламени (излучающей определенную долю тепла) определяется гидродинамическими факторами и наиболее достоверно может быть рассчитана по эмпирической формуле Томаса [116] с учетом влияния ветра на скорость сгорания, а следовательно, и на длину пламени

где m — массовая скорость выгорания с поверхности, кг · м – 2 · с– 1;

ра — плотность воздуха, кгкм– 3;

D — эквивалентный диаметр очага горения, м;

W0 — скорость ветра, мкс– 1;

р — плотность паров топлива при температуре поверхности раздела фаз (для кипящих сжиженных газов — температура кипения при атмосферном давлении), кг/м3.

Эмпирические коэффициенты в формулах Томаса (а1 = 55; = 0,67; с1 = -0,21) получены по результатам экспериментов, выполненных для широкого диапазона параметров

применительно к самым различным горючим жидкостям и сжиженным газам.

3. Пламя рассматривается как оптически «серый» монохроматический поверхностный излучатель.

4. При расчете внешнего излучения сложная, изменяющаяся во времени геометрическая форма пламени рассматривается как цилиндрическая поверхность с сохранением реальных значений высоты и (эквивалентного) диаметра основания пламени.

Количество теплоты q, излучаемое факелом в направлении смежного объекта или сооружения [114], рассчитывается по формуле

q = I0 ехр(-г)F /(г2), (2.40)

где I0 — интенсивность излучения факела, Вт/м2;

Р — коэффициент ослабления среды, м1;

г — расстояние от излучающей поверхности до облучаемого объекта, м;

F— площадь излучающей поверхности в направлении смежного объекта, м2;

 — коэффициент облученности.

Интенсивность излучающей поверхности факела определяют по закону Стефана — Больцмана. Эта величина сильно зависит от температуры пламени, т. к. теплоизлучение пропорционально температуре в четвертой степени.

Для определения критических расстояний между очагом пожара и окружающими объектами необходимо знать площадь поверхности факела, обращенного в сторону облучаемой поверхности, степень черноты факела, коэффициент облученности, температуру факела, среднюю скорость сгорания материалов, а также критические тепловые потоки.

В Таблице № 2.5 с учетом различных режимов горения приведены значения критических тепловых потоков для некоторых горючих материалов.

Отметим, что площадь поверхности факела, обращенного в сторону облучаемого объекта, приближенно определяют как произведение основания факела на его высоту, делая поправку на форму (очертание) поверхности.

б) Расчет параметров пожара при возникновении огневого шара [106].

Возникновение огневого шара характеризуется совокупностью таких физических процессов, как:

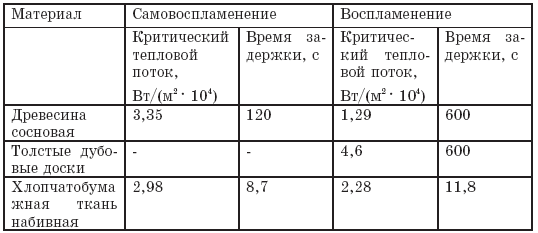

Таблица № 2.5.

Критические тепловые потоки, вызывающие воспламенение и самовоспламенение некоторых материалов.

— взрывное вскипание углеводородных жидкостей в резервуарах высокого давления;

— выброс содержимого резервуара в окружающее пространство с образованием быстро сгорающего аэрозольного облака (огневого шара) и ударной волны;

— разрушение сосуда и разлет его осколков.

Для возникновения огневого шара необходимы следующие предпосылки:

1. жидкость, хранящаяся в герметичном сосуде под давлением, к моменту вскипания (за счет сброса давления) должна быть «термодинамически перегретой» выше некоторого характерного предела относительно состояния насыщения при атмосферном давлении;

2. в результате аварийной разгерметизации несущего корпуса (либо неправильной работы предохранительных клапанов или разрывных мембран) должно произойти резкое падение давления над поверхностью раздела жидкой и паровой фаз.
