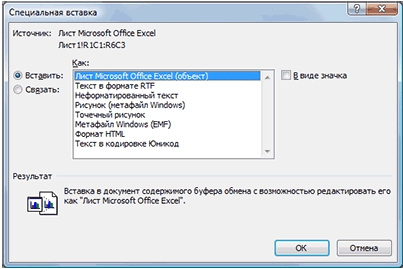

(переключатель Вставить/Связать):

Вставка диаграмм, схем и математических выражений

Диаграммы

Microsoft Word позволяет легко добавлять в документ любые диаграммы для

наглядного представления числовых данных. Для вставки диаграммы необходимо

выбрать вкладку Вставка (Insert) и воспользоваться кнопкой Диаграмма (Chart). В

открывшемся окне можно выбрать любой подходящий тип диаграммы из большого

списка:

www.specialist.ru

Расширенные возможности Word 2007

33

ЦКО «Специалист»

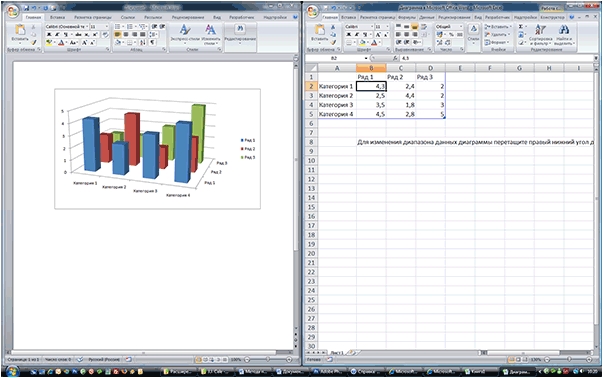

После этого экран будет автоматически поделен между окнами Word (где будет

строиться диаграмма) и Excel (где будет видна таблица с исходными данными для

диаграммы, которые надо изменить «под себя»):

Для дальнейшей настройки диаграммы, форматирования, добавления подписей

значений и т.д. можно использовать динамические вкладки Конструктор (Design),

Макет (Layuot) и Формат (Format), которые отображаются в Word при выделении

диаграммы.

Smart Art

Диаграммы (схемы), строящиеся не по числовым данным, а для отображения

зависимостей и связей между объектами, последовательностей событий и т.п. называются

в Word схематическими диаграммами или рисунками SmartArt. Пользователь может

вставить такую диаграмму в документ, используя команду SmartArt на вкладке Вставка

(Insert).

www.specialist.ru

ЦКО «Специалист»

34

Расширенные возможности Word 2007

В открывшемся окне Выбор рисунка SmartArt необходимо выбрать подходящий

тип рисунка и, после нажатия кнопки ОК, перейти к построению:

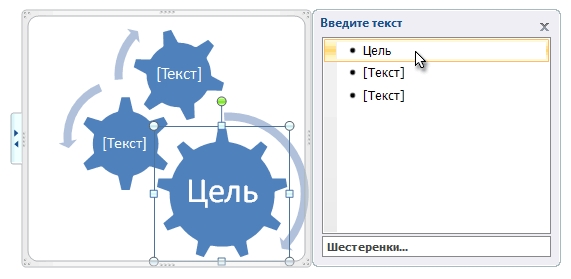

Текстовые подписи к объектам можно добавлять непосредственно в рисунок или в

специальном окне.

Независимо от типа диаграммы, добавление/удаление объектов в диаграмме,

настройка подписей, применение стилей форматирования и т.п. операции с диаграммой

удобнее всего делать при помощи динамической вкладки Конструктор (Design),

отображающейся при выделении объекта SmartArt:

Математические выражения

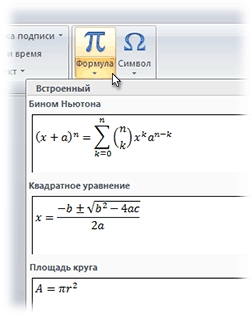

При необходимости добавления в документ сложных математических формул,

выражений, уравнений и т.п. выберите на вкладке Вставка (Insert) команду Формула

(Formula):

www.specialist.ru

Расширенные возможности Word 2007

35

ЦКО «Специалист»

Редактирование вставленной в документ формулы производится с помощью

инструментов динамической вкладки

автоматически при выделении формулы:

www.specialist.ru

Конструктор

(Design), отображаемой

ЦКО «Специалист»

36
