Торпедные аппараты крейсера находились невысоко над ватерлинией, могли заливаться водой, поэтому выстрел из них производился сжатым воздухом, а не порохом.
У кораблей более поздней постройки и даже на броненосцах, помещения надводных аппаратов бронировались не всегда, например, носовые у "Фудзи" и "Ящима" (1894 г.). На крейсере "Ицукусима", не имевшем и казематов для средней артиллерии, они оставались беззащитными.
Опыт показывал, что при попадании осколков и снарядов взрывались не зарядные отделения торпед, а резервуары сжатого воздуха. Стальные ящики, проволочные стальные маты, которыми пытались в артиллерийском бою закрыть надводные аппараты, только увеличивали число осколков. Комиссия, назначенная адмиралом Сэмпсоном после боя под Саитьяго-де- Куба для исследования четырёх выбросившихся на берег испанских крейсеров, пришла к выводу, что "снаряженные мины (торпеды — А.Б.), расположенные выше ватерлинии, представляют серьёзную опасность для судна, на котором они находятся, ввиду чего подобное помещение мин не должно быть допускаемо на других судах, кроме миноносцев"..
Крейсера типа "Мацусима" долгие годы своей службы носили бесполезный груз таранов и торпедных аппаратов. Последние, к счастью для японцев, ущерба собственным кораблям не нанесли.
При постройке "Ицукусима", вероятно, не вооружался аппаратами Круппа с торпедами Шварцкопфа типа 88, как указано в [35]. В годы проектирования и создания кораблей типа "Мацусима" отношения между провозглашённой в Версале 18 февраля 1871 г. Германской империей и разгромленной ею Францией оставались напряженными, несмотря на Версальский от 28 февраля и Франкфуртский от 10 мая 1871 г. мирные договоры. Отто фон Бисмарк, занимавший должность канцлера до 1890 г., не являлся сторонником возрождения вооружённых сил недавнего противника. Третья Французская республика, потерявшая Эльзас, Лотарингию и за три года выплатившая пятимиллиардную военную контрибуцию, мечтала о реванше. Военно-техническое сотрудничество между этими странами, даже для выполнения заказа третьей стороны, практически исключалось.
Австро-венгерский завод в Фиуме многие годы продавал торпеды Уайтхеда по всему миру. Например, по состоянию на январь 1881 г. Британия закупила 254, Россия —250, Франция —218, Германия — 203, Дания — 83, Италия — 70 образцов изделий разных модификаций. Многие промышленно развитые страны организовывали у себя лицензионное производство ставшего перспективным оружия. Его образцы, изготовленные разными заводами и получившие на них новые названия, поначалу отличались друг от друга и от базовой модели незначительно и могли применяться без серьёзных доработок торпедных аппаратов.
Начальник артиллерийского отдела общества "Форж и Шаитье" Каме, участвуя в проектировании "Ицукуснмы" и "Мацусимы", разработал 356-мм аппараты для торпед Уайтхеда, названные его именем, как указано в [5]. Крейсера с установленным во Франции вооружением пришли в Японию.
В Германии бронзовые 356-мм торпеды обр. 1876 г. по разрешению Уайтхеда изготавливало предприятие Шварцкопфа (Schwartzkopf), позднее перешедшее на калибр 457 мм. Бронза, временно популярная из-за коррозионной стойкости, впоследствии уступила место стали. В отличие от Франции, торпеды Шварцкопфа калибрами 356 мм и 457 мм состояли на вооружении японского императорского флота наряду с базовыми образцами Уайтхеда, изготовленными другими заводами. Различные названия в то время больше говорили о разных производителях.
При необходимости, "Ицукусиму" и "Мацусиму" уже на своих верфях могли легко перевооружить на 356-мм торпеды Шварцкопфа типа 88. Подобно фрегату "Фусо", их помещения допускали замену бортовых 356-мм аппаратов на более новые 457-мм. Для штевневых такая модернизация исключалась.
Броненосец "Фусо", ставший через 10 лет после ввода в строй ветераном японского флота, оснащался горизонтальными поршневыми машинами двойного расширения (compound). На бронепалубных крейсерах завода Армстронга "Идзуми" ("Idzumi", 1881 г.) "Нанива" и "Такачихо" устанавливались аналогичные паровые механизмы. Строившийся обществом "Форж и Шантье" "Ицукусима" получил горизонтальные машины, но тройного расширения. На заложенном в ноябре 1888 г, в Британии броненосном крейсере "Чиода" механизмы тройного расширения разместились уже вертикально. Позднее для усиления мощности машины этого типа строились и четырёхцилиидровыми, с двумя цилиндрами низкого давления. В таком виде они, совершенствуясь, просуществовали на кораблях до замещения паровыми турбинами.
На "Чиоде" машинные отделения прикрывал броневой пояс, но на "Ицукусиме", уже нагруженном сетевым заграждением и 320-мм орудием с барбетом, дополнительный вес бортовой брони проектом не предусматривался. Это вызвало бы рост водоизмещения и стоимости корабля, превращая его в броненосный крейсер при невыполнении главной задачи: создать не слишком дорогой носитель для орудия, способного пробивать главные пояса китайских броненосцев. Третий корабль серии строился в Японии. Будь на нём еще бортовая броня, её изогнутые из-за завала листы пришлось бы ещё и отжигать для крепления башмаков сетевого заграждения.
Бертин понимал, что находящееся в процессе становления японское судостроение ещё только осваивает европейские технологии и с такой трудоёмкой задачей может не справиться. Технологичный и не сложный в постройке, с меньщим водоизмещением, плоскими плитами пояса и без груза сетевого заграждения, "Чиода" оказывался с точки зрения установки вертикальных машин и их защиты лучше сбалансирован, чем "Ицукусима".

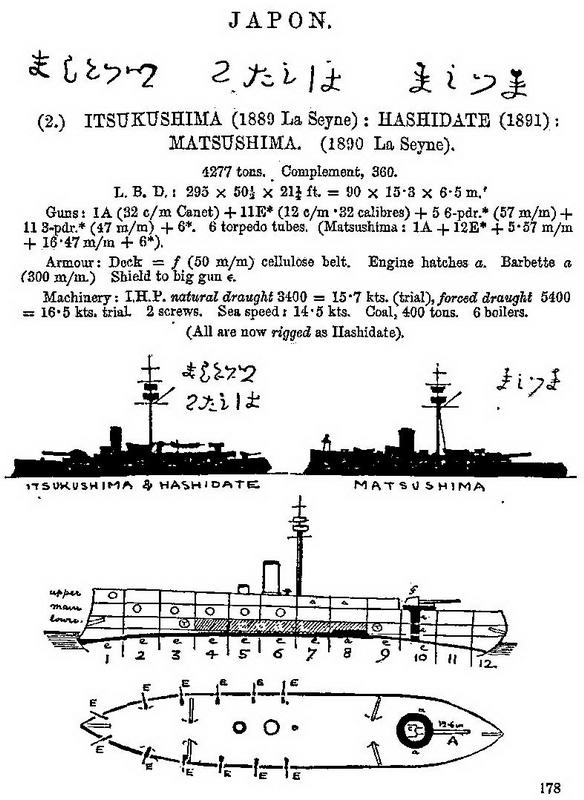

Крейсера типа "Ицукусима". (Сведения о кораблях, опубликованные в английском справочнике ‘JANES FIGHTING SHIPS". 1900)
Горизонтальные машины имели меньшую, по сравнению с современными нм, вертикальными высоту, поэтому значительно легче размещались ниже ватерлинии, под защитой броневой палубы с гласисами и не требовали поясной защиты. Зато, в отличие от вертикальных трёх-четырёхцилиндровых, они не могли поместиться в одном отсеке "Ицукусимы", даже без продольной переборки, как на миноносцах того времени. Поэтому приходилось удлинять корабль и изолированные машинные отделения располагать не параллельно, а последовательно.
