11–17-й ряды – кладка колодца прямоугольной формы с соблюдением перевязки швов между четными и нечетными рядами.
18-й ряд – установка металлических уголков или стальных полос. Кирпичную кладку расширяют в сторону перекидного рукава.
19-й ряд – устройство основания для установки чистки и перевальной стенки к малому верхнему газоходу.
20-й ряд – установка прочистной дверки.
21-й ряд – формирование прочистного канала и верхней части длинного газохода.
22-й ряд – перекрытие дверки чистки.
23–27-й ряды – выкладываются в соответствии с порядовкой.
28–30-й ряды – кладка перекрыши печи.
Прямоугольная отопительная печь с тремя вертикальными каналами
Преимуществом этой печи (рис. 66)перед другими конструкциями является простота в исполнении. С ее кладкой вполне может справиться даже начинающий печник. Существенный недостаток печи – ее неравномерный прогрев: сверху печка прогревается сильнее, чем внизу.

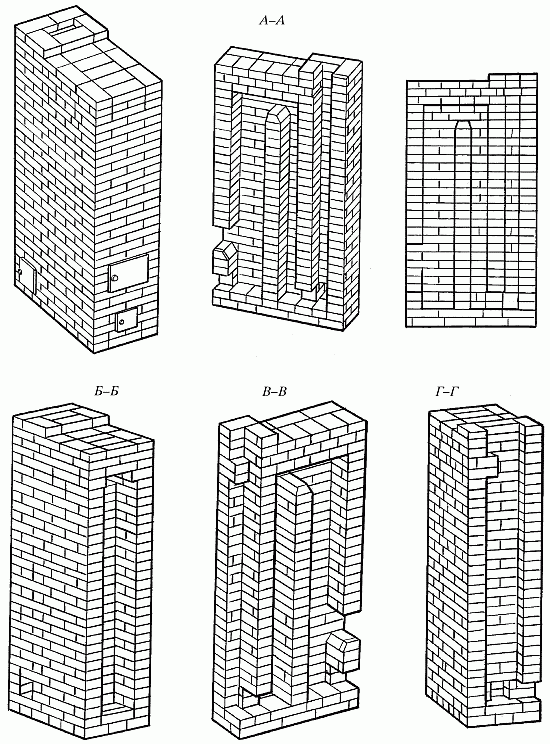

Рис. 66. Прямоугольная отопительная печь с тремя вертикальными каналами

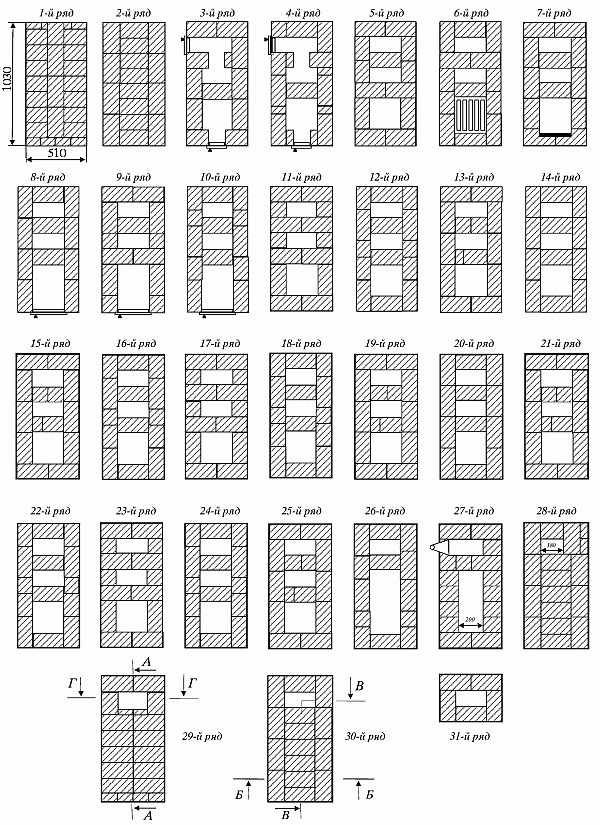

Рис. 66 (продолжение). Последовательность кладки

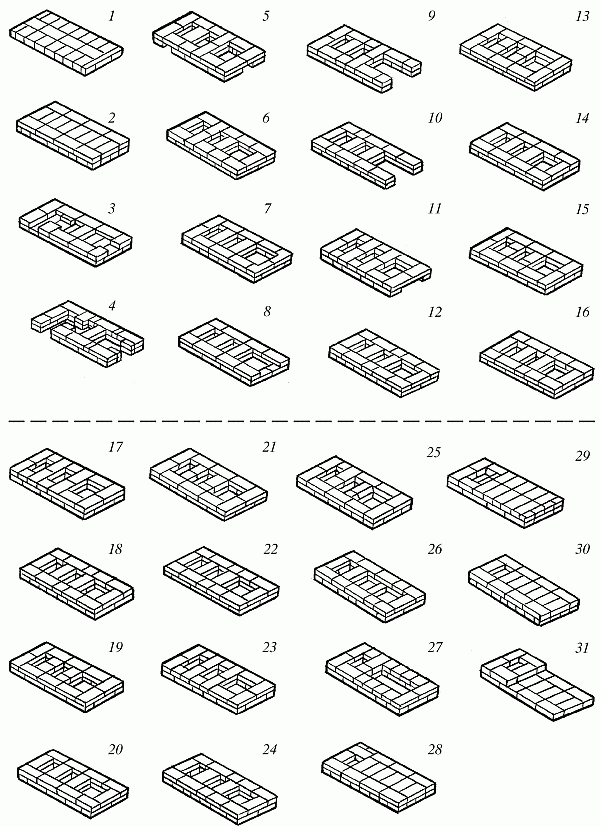

Рис. 66 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич, включая огнеупорный, – 390 шт.;
– дверка топочная 210 х 150 мм – 1 шт.;
– дверка поддувальная 140 х 140 мм – 1 шт.;
– дверка чистки 140 х 140 мм – 1 шт.;
– задвижка 130 х 130 мм – 1 шт.;
– лист предтопочный 500 х 700 мм – 1 шт.;
– сталь кровельная 1000 х 500 мм – 1 шт.;
– лист асбестовый 1000 х 500 мм – 1 шт.
Последовательность кладки(ведется в 1/2 кирпича).
1–2-й ряды – кладка из целого кирпича с соблюдением перевязки швов. Важно придерживаться установленных размеров и выдержать прямоугольную форму основания.
3-й ряд – установка поддувальной дверки и дверки чистки между двумя вертикальными каналами.
4-й ряд – формирование зольниковой камеры и переходной части между последним и предпоследним дымовым каналом.
5-й ряд – поддувальная дверка и дверка чистки перекрываются таким образом, чтобы образовалось два дымовых канала и топочная камера, совмещенная с первым дымовым каналом.
6-й ряд – установка колосниковой решетки.
7-й ряд – выкладывается аналогично 6-му ряду с перевязкой швов.
8-й ряд – установка топочной дверки.
9–10-й ряды – формирование топочной камеры и двух дымовых каналов.
11-й ряд – перекрытие топочной дверки.
12–25-й ряды – кладка трех вертикальных дымовых каналов с соблюдением перевязки швов.
26–27-й ряды – формирование верхнего горизонтального канала. В 27-м ряду устанавливается задвижка.
28–30-й ряды – кладка перекрыши печи.
31-й ряд – первый ряд формирования дымовой трубы.
Прямоугольная толстостенная отопительная печь, отштукатуренная (ОПТ-3)
Конструкция печи ОПТ-3 (рис. 67)предусматривает наличие комбинированной системы дымоходов и насадной трубы. Перекрытие топливника выполняется Г-образно, что дает возможность полностью выкладывать его из огнеупорного кирпича. Для топки печи можно использовать любое твердое топливо. ОПТ-3 прекрасно прогревается в своей нижней части. Как правило, ее размещают в стенных проемах, чтобы обеспечить отопление сразу двух смежных комнат. Топочную дверку необходимо располагать таким образом, чтобы производить топку из коридора или другой части дома.
В четырехкомнатном доме общей площадью 70–80 м2 достаточно установить две печи ОПТ-3. Размеры печи составляют 1150 х 510 мм, высота – 2150 мм, а теплопроизводительность – 2670 Вт.

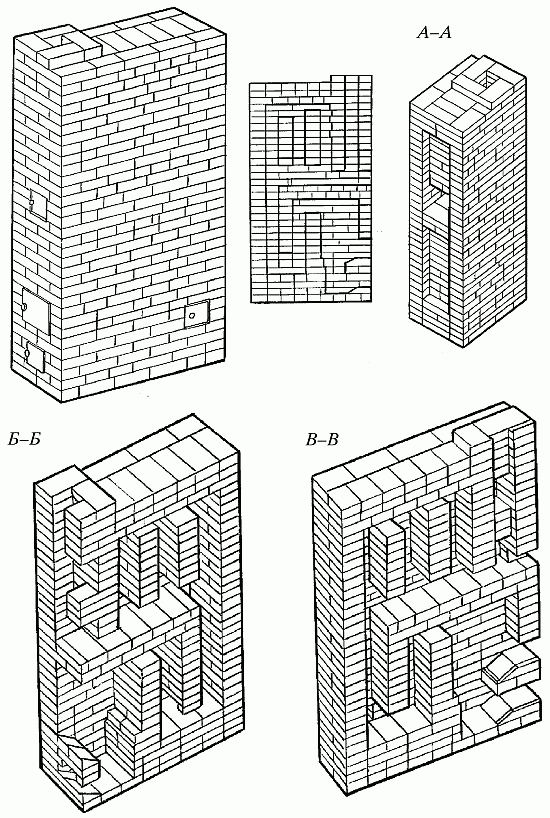

Рис. 67. Печь ОПТ-3

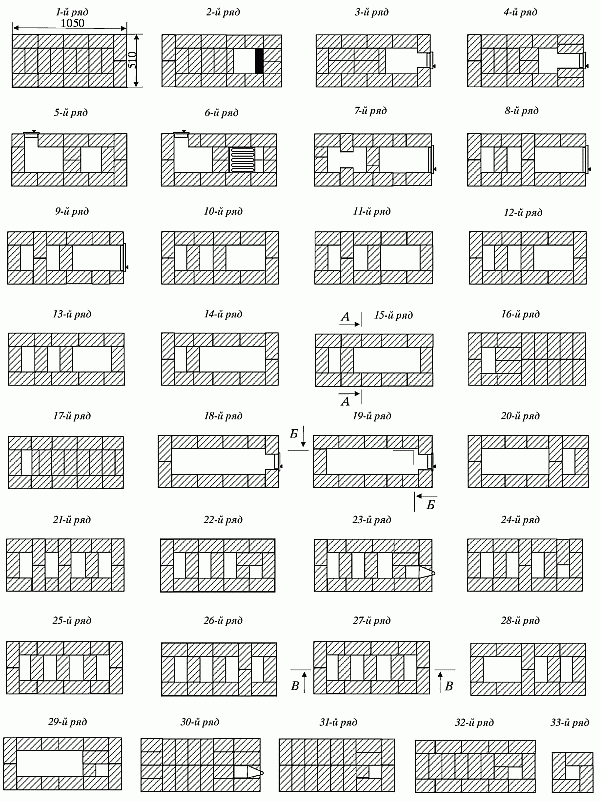

Рис. 67 (продолжение). Последовательность кладки

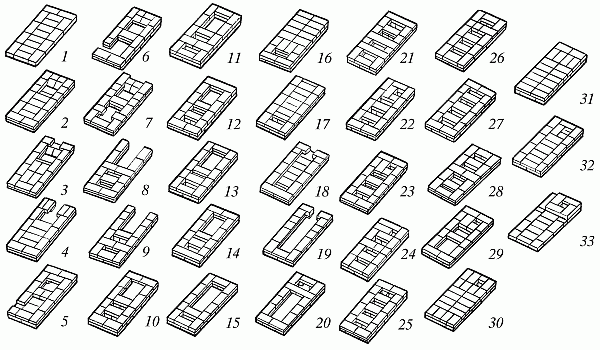

Рис. 67 (продолжение). Последовательность кладки
Материалы для кладки печи:
– кирпич обыкновенный – 300 шт.;
