Рис. 10. Генератор:

1 — магниты; 2 — нижний башмак; 3 — верхний башмак; 4 — коромысло; 5 — ось; 6 — якорь; 7 — штифт; 8 — катушка; 9 — корпус; 10 — пружина; 11 — штифт; 12 — замок; 13 — рычаг, 14 — предохранитель; 15 — пружина; 16 — направляющий стержень; 17 — пружина рычага; 18 — втулка; 19 — звездочка; 20 — рычаг; 21 — пружина; 22 — пружина шептала; 23 — направляющий стержень; 24 — винт; 25 — колодка штепсельного разъема

Колодка штепсельного разъема находится сзади корпуса генератора, к ней подключается вилка токопроводящего провода. Токопроводящий провод расположен в бронешланге и предохранительной трубке. Через бронешланг проходит тросик, предохраняющий провод от обрыва и одновременно являющийся проводником, через который один из концов катушки индикатора выводится на массу гранатомета.

Блокирующее устройство (рис. 11) не позволяет произвести выстрел при не полностью закрытом затворе. Оно расположено с правой стороны казенной части ствола и имеет корпус, крышку, фиксатор, изолятор, толкатель с пружиной и контактные пластины. При полностью закрытом затворе скос рукоятки запирающего механизма перемещает толкатель вниз, при этом замыкается электроцепь генератор — контактное устройство.

Контактное устройство (рис. 12) предназначено для передачи электрического импульса к электрозапалам порохового заряда. Оно расположено сверху на казенной части ствола и имеет корпус с крышкой, два рычага с пружинами, два контакта (помещенные в отверстиях казенной части ствола), две кнопки с пружинами. Рычаги крепятся на оси, к ним припаивается раздвоенный конец токопроводящего провода. Рычаги и их пружины изолированы от корпуса контактного устройства, а контакты — от казенной части ствола (контактов сделано два для повышения надежности).

В незаряженном гранатомете контакты пружинами через рычаг поджаты вниз. Для ограничения движения рычагов вниз в корпусе установлены два штифта. Если по каким-либо причинам один контакт отсутствует, то рычаг под действием пружины упирается в штифт. При этом электрическая цепь замыкается на массу гранатомета, что предотвращает возможность выстрела, если один контакт не поставлен.

Рис. 11. Блокирующее устройство:

1 — крышка; 2 — фиксатор; 3 — изолятор; 4 — толкатель; 5 — пружина

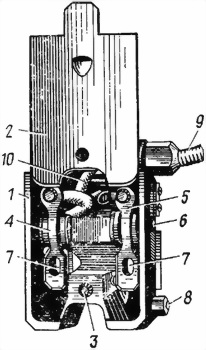

Рис. 12. Контактное устройство:

1 — корпус; 2 — крышка; 3 — фиксатор; 4 — левый рычаг; 5 — правый рычаг; 6 — ось рычагов; 7 — контакты; 8 — кнопка; 9 — бронешланг; 10 — провод

16. Работа электростреляющего механизма. Для взведения спускового механизма перед выстрелом рукоятка отводится вниз до упора. При этом рычаг спускового механизма, сжимая пружину, садится боевым взводом на шептало. Пари нажатии на гашетку шептало поднимается и освобожденный рычаг повертывается под действием пружины, направляющий стержень которой действует на цилиндрический выступ рычага. Вместе с рычагом вращается звездочка и одним из зубьев действует на рычаг коромысла якоря, поджимая пружину.

Поджатая пружина рычага коромысла преодолевает силы магнитного притяжения, удерживающие якорь, после чего происходит перемещение якоря к другой паре полюсов. При этом магнитный поток, проходящий через якорь, пересекает витки катушки, создавая в ней электродвижущую силу. Электрический ток по токопроводящему проводу через замкнутые контактные пластины блокирующего устройства при полностью закрытом затворе подается на контактное устройство.

При заряженном гранатомете контактное кольцо диафрагмы порохового заряда поджимает вверх контакты, а пружины диафрагмы упираются в казенную часть ствола, чем обеспечивается наличие цепи между гранатометом и выстрелом.

17. Прицельные приспособления служат для наводки гранатомета в цель. Они состоят из оптического прицела ПГОК-9 с системой освещения; механического открытого прицела и электронно-оптического прицела ПГН-9 (у гранатометов СПГ-9МН и СПГ-9ДМН).

18. Оптический прицел ПГОК-9 (прицел гранатометный оптический комбинированный) предназначен для обеспечения стрельбы прямой наводкой кумулятивной и осколочной гранатами, а также для стрельбы раздельной наводкой осколочной гранатой. Кроме того, прицел служит для наблюдения за полем боя, измерения углов в горизонтальной и вертикальной плоскостях, определения дальности до цели и корректирования огня. Он крепится в пазах кронштейна типа «ласточкина хвоста» и стопорится зажимным винтом.
