Объектив (рис. 21) состоит из пяти линз и выполнен в виде двух отдельных блоков. Передний блок состоит из трех линз, задний блок — из двух линз.

Для предохранения от повреждений и загрязнения объектив в нерабочее время закрывается крышкой-диафрагмой.

При выверке прицела днем или в сумерки яркость изображения регулируется металлическим диском, который имеет два отверстия. При совмещении этих отверстий с отверстиями на крышке диафрагма будет полностью открыта.

Электронно-оптический преобразователь (рис. 22) предназначен для усиления яркости изображения наблюдаемого предмета (цели), созданного объективом на фотокатоде, оборачивания изображения и построения его на экране.

Прицел ПГН-9 имеет двухкаскадный электронно-оптический преобразователь. ЭОП собран в стеклянном баллоне, в котором создан высокий вакуум.

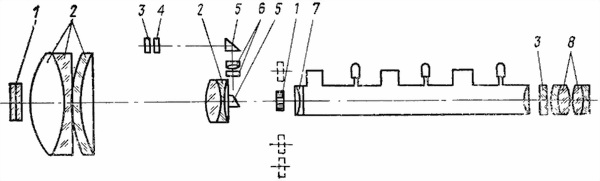

Рис. 21. Электронно-оптическая система:

1 — светофильтры; 2 — линзы объектива; 3 — защитное стекло; 4 — сетка; 5 — призмы проекционной системы; 6 — линзы; 7 — электронно-оптический преобразователь; 8 — линзы окуляра

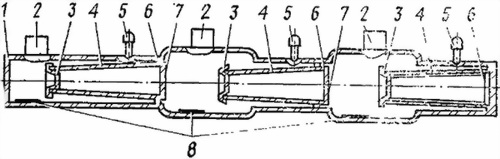

Рис. 22. Электронно-оптический преобразователь:

1 — многощелочной фотокатод; 2 — ввод подфокусирующего напряжения; 3 — диафрагма; 4 — стеклянный конус; 5 — ввод высокого напряжения; 6 — экран; 7 — сурьмяно-цезиевый фотокатод; 8 — подфокусирующий электрод

Полость баллона делится на три камеры. Каждая камера представляет собой однокамерный электронно-оптический преобразователь, состоящий из многощелочного (сурьмяно-цезиевого) фотокатода, фокусирующего устройства и экрана.

Для обеспечения работы ЭОП на фокусирующее устройство и экран через высоковольтный ввод подается напряжение: в первую камеру +10 кВ относительно входного фотокатода, во вторую камеру +24 кВ, в третью камеру +38 кВ.

На подфокусирующие электроды каждой камеры подбирается напряжение от -120 до +120 В, с тем чтобы получить наилучшую разрешающую способность прицела.

Окуляр служит для увеличения изображения, получаемого на выходном экране электронно-оптического преобразователя, и состоит из четырех линз, которые крепятся в оправе зажимным кольцом.

Высоковольтный преобразователь напряжения предназначен для преобразования электрического тока аккумуляторной батареи в постоянный ток высокого напряжения для питания ЭОП. Он состоит из низковольтного преобразователя напряжения, блока умножения и делителя напряжения.

Низковольтный преобразователь напряжения предназначен для преобразования постоянного тока низкого напряжения (5 В) в переменное высокое напряжение 7–8 кВ.

Блок умножения предназначен для выпрямления и умножения переменного напряжения, полученного в низковольтном преобразователе, в постоянное напряжение 38 кВ.

Делитель напряжения осуществляет подачу необходимого напряжения в каждую камеру ЭОП и на подфокусирующие электроды.

Механизм выверки служит для проектирования сетки в поле зрения прицела, ввода температурных поправок и выверки прицела по высоте и боковому направлению.

Выверка по высоте и направлению производится выверочными винтами, а ввод температурных поправок — маховичком.

На маховичке нанесены знаки: «+» — для температурного интервала от +10 до +40 °C, «0» — для интервала от +10 до –10 °C и «-» — для интервала от –10 до –40 °C.

Механизм светофильтров служит для получения максимальной контрастности изображения цели и повышения возможности работы прицела при различной ночной освещенности.

Светофильтр ЖС-18 служит для увеличения контрастности изображения цели при слабом тумане и дымке; светофильтр КС-17 — при повышенной ночной освещенности; светофильтр НС-8 — в сумерки и лунную ночь.

Пластинка из стекла К-108 служит для работы с прицелом в темную ночь (без светофильтра).

Сетка прицела (рис. 23) служит для прицеливания и определения расстояний до местных предметов и целей.

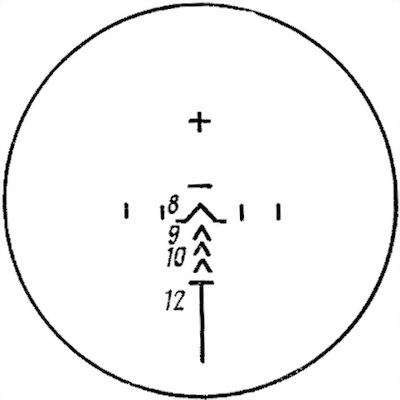

Рис. 23. Сетка прицела ПГН-9

Сетка имеет шкалу углов прицеливания и боковых поправок. Цифры против прицельных угольников обозначают дальность стрельбы в сотнях метров. Цена деления шкалы боковых поправок 0-05.
