Механизм выверки прицела и температурных поправок служит для обеспечения согласования нулевой линии прицеливания с осью канала ствола гранатомета и введения поправок в углы прицеливания в зависимости от температуры окружающего воздуха. Он имеет каретку, в которой помещен объектив в оправе и маховичок, жестко закрепленный с винтом вертикальной выверки прицела. При вращении выверочных винтов каретка перемещается в вертикальном и горизонтальном направлениях. На маховичке нанесены знаки: «+» — для температурного интервала от +10 до +50 °C, «0» — для интервала от +10 до –10 °C и «-» — для интервала от –10 до –40 °C.

Для введения температурной поправки маховичок ставится в такое положение, чтобы соответствующий знак («+», «0» и «-») совпал с риской на корпусе. При этом каретка с объективом перемещается по вертикали в соответствующее положение, изменяя угол прицеливания.

Механизм поперечного качания предназначен для учета бокового наклона гранатомета. Он расположен на корпусе прицела и имеет червячный сектор, червяк и маховичок. Червячный сектор находится в зацеплении с червяком, который может вращаться с помощью маховичка. Вращая маховичок, червяк, обкатываясь по сектору, поворачивает корпус, на котором закреплен прицел раздельной наводки, обеспечивая этим поперечное качание.

Узел переключения сеток предназначен для включения в поле зрения прицела сетки «КУМ» или сетки «ОСК» (в зависимости от типа выстрела, которым ведется огонь). Он имеет кронштейн, шкалу и маховичок. Для фиксации сетки в рабочем положении имеется шариковый фиксатор.

Установка сетки в нужное положение осуществляется поворотом маховичка со шкалой, на которой нанесена гравировка «КУМ» и «ОСК».

20. Прицел раздельной наводки (рис. 16) представляет собой оптический коленчатый визир с механизмами угломера, углов прицеливания и бокового уровня. Крепится он на оси корпуса механизма поперечного качания.

Визир состоит из корпуса, в котором смонтированы детали оптической системы. Он расположен на стойках червячного колеса угломера и вращается вместе с ним.

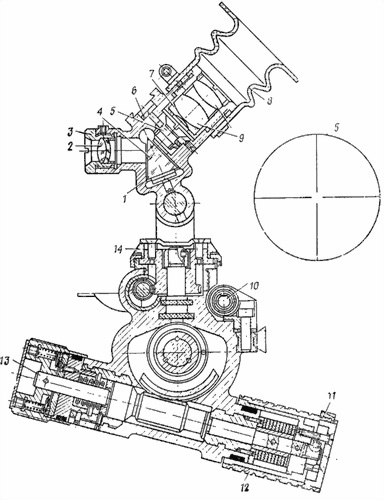

Рис. 16. Прицел раздельной наводки (в разрезе):

1 — корпус; 2 — объектив; 3 — оправа объектива; 4 — призма; 5 — сетка; 6 — защитное стекло; 7 — оправа окуляра; 8 — наглазник; 9 — линзы окуляра; 10 — поперечный уровень; 11 — индекс; 12 — дистанционная шкала; 13 — червяк; 14 — шкала

Слева корпус имеет мушку и целик для грубой наводки. Визир можно вращать в вертикальной плоскости на угол +-20', закрепляется в требуемом положении рукояткой.

На окулярной части визира закреплен наглазник.

Оптическая система прицела состоит из защитного стекла, объектива, призмы, сетки, окуляра.

Механизм угломера служит для установки углов в горизонтальной плоскости. Он расположен в корпусе и имеет червячное колесо, ось и червяк. Для выведения червяка из зацепления с червячным колесом имеется рукоятка. На червяке закреплены маховичок и шкала, на которой нанесены деления, цена деления 0-01. Всего на шкале 100 делений. На червячном колесе закреплена шкала, которая имеет 60 равных делений, цена деления 1-00. Одно деление шкалы червячного колеса соответствует 100 делениям на шкале червяка или его одному обороту.

Механизм углов прицеливания служит для установки на прицеле углов прицеливания. Он расположен в корпусе и состоит из червячного сектора, червяка, дистанционной шкалы и индекса отсчета.

Дистанционная шкала имеет штрихи, соответствующие дальности стрельбы и обозначенные цифрами, показывающими сотни метров. Цена деления 50 м. Значения углов прицеливания рассчитаны для температуры +15 °C.

Механизм бокового уровня предназначен для установки углов места цели. Он расположен в корпусе и состоит из червяка, червячного колеса, маховичка, бокового уровня и двух шкал. Шкала, закрепленная на червяке, имеет 100 равных делений, цена деления 0-01. Шкала, закрепленная на корпусе, имеет три деления (29, 30, 31), цена деления 1-00, цифра 30 соответствует нулевой установке бокового уровня.

Боковой и поперечный уровни состоят из ампулы в оправе, кольца и гайки.

21. Система освещения служит для подсветки сеток, шкал и уровней прицела при стрельбе в сумерках и ночью. Она состоит из корпуса, аккумуляторной батареи, двух микротумблеров и двух патронов.

Аккумуляторная батарея 2КНБ-2 щелочная емкостью 2 А-ч.

Корпус с аккумулятором размещается на кронштейне механического прицела, имеющем выступ типа «ласточкина хвоста», и стопорится подпружиненным фиксатором.

К прицелу в качестве индивидуального 3ИП придаются: запасной аккумулятор 2КНБ-2, десять электролампочек, два светофильтра, уровень в оправе, ампула в оправе, два колпачка, система освещения, чехол, бленда, ключ, ключ-отвертка, отвертка и салфетка.

Прицел с системой освещения и ЗИП к прицелу размещаются в соответствующих отделениях футляра (рис. 17).

Перед укладкой прицела необходимо установить нулевые установки, визир поставить в переднее крайнее положение и закрепить, риски механизма поперечного качания совместить. Надеть резиновый колпачок на входное отверстие прицела.
