В.Н. Заговеньев

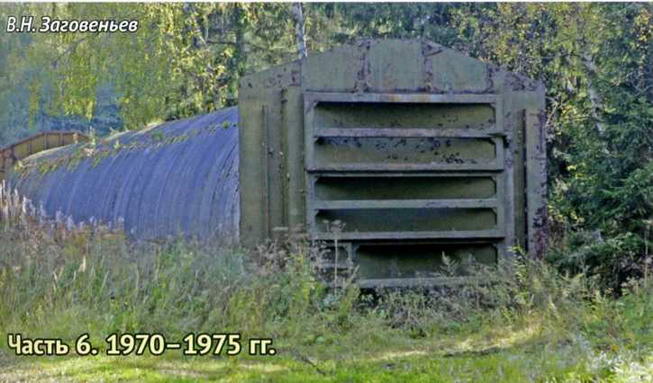

Фортификационные сооружения для пунктов управления

Часть 6. 1970-1975 гг.

Сооружения из крупноволнистой фортификационой стали

К началу 1970-х гг. в нашей стране были проведены масштабные работы по промышленному освоению крупноволнистой фортификационной стали (КФС), что открывало новые возможности в области создания войсковых фортификационных сооружений для пунктов управления и защиты специальной техники. Одновременно в 15-м ЦНИИИИ активно занимались теоретическими и экспериментальными исследованиями по определению технического облика новых сооружений. Оставались актуальными вопросы быстрого возведения и извлечения фортификационных сооружений для ПУ. Частично они были решены для тактического звена - с появлением сооружений КВС-У, КВС-А и «Пакет».

Однако применительно к КФС такие вопросы детально не изучались. Поэтому перед конструкторами был поставлен целый ряд задач, в том числе:

• определение рациональных размеров сооружений для ПУ и специальной техники;

• разработка рациональных конструкций сооружений, обеспечивающих быструю сборку и их извлечение из грунта сокращенным расчетом с применением автокрана;

• проверка прочности узлов и соединений элементов остова из КФС при воздействии на него динамических нагрузок, а также нагрузок, возникающих при сборке и извлечении остова из грунта. Проведенные исследования позволили определить два основных направления дальнейшего развития сооружений из крупноволнистой стали для ПУ:

1. Быстровозводимое и быстроизвлекаемое сооружение площадью 50-40 м2для защиты и работы личного состава групп управления.

2. Быстровозводимое сооружение площадью 150-140 м2для защиты и работы оперативных групп управления с командно-штабными и специальными машинами управления.

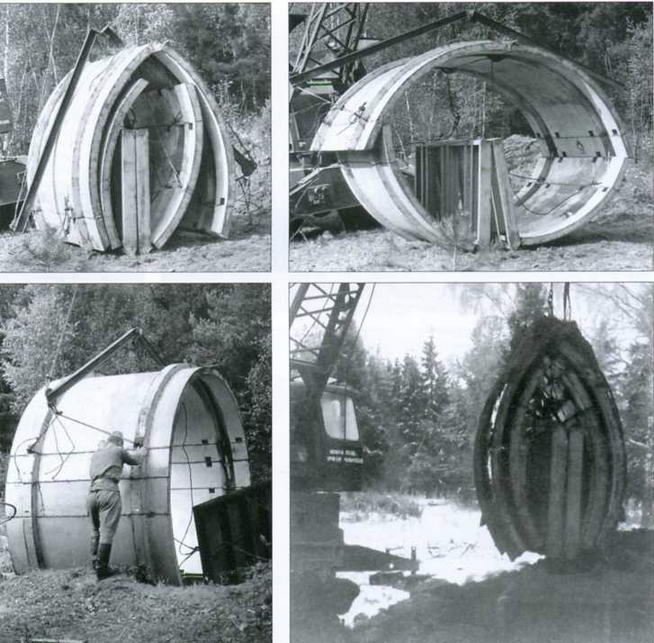

Испытания блока-макета быстроизвлекаемого большепролетного сооружения. 1969 г.

Для защиты специальной техники и проведения регламентных работ предусматривалось быстровозводимое сооружение площадью 180-190 м2.

Было установлено, что создание нового сооружения по первому варианту наиболее просто и эффективно решается путем совмещения кинематических схем, предложенных старшим научным сотрудником, полковником Н.С. Маштаковым. Раскрытие остова и его складывание должно было осуществляться с помощью автокрана на остове четырехшарнирной круговой арки с плоским полом, имеющим шарнирное соединение в середине пролета, в замке, наподобие конструкции сооружения «Пакет». При этом обеспечивалась минимальная стреловидная форма сложенного сооружения.

В 1969 г. на лабораторной базе 15-го ЦНИИИИ с использованием специально изготовленного экспериментального полномасштабного блока-макета провели испытания арочного остова перспективного большепролетного сооружения из КФС. Основные размеры блока-макета составляли: длина - 2,1 м, ширина - 4,0 м, высота - 5,5 м. Вес блока равнялся 2,2 т.

Эксперименты показали, что кинематическая схема раскрытия блока-макета в эксплуатационное положение и складывание его в компактный пакет при извлечении из грунта вполне работоспособна и отвечает предъявляемым требованиям. После конструктивной доработки узлов стыков по выявленным замечаниям данная схема была рекомендована в качестве основы для разработки нового быстровозводимого и быстроизвлекаемого сооружения из КФС с пролетом 5,5-4 м. Расчеты показывали, что оно превосходило существующие табельные конструкции по показателям сборности и извлекаемости в 2 и 8 раза соответственно.
