Уголь размещался следующим образом: в бортовых угольных ямах ниже броневой палубы 1740 т, в верхних угольных ямах вне противоосколочных переборок 1029 т, в верхних угольных ямах за противоосколочными переборками 800 т.
Подача угля из многих угольных ям, расположенных ниже броневой палубы, являлась очень затруднительной. Содержащийся в них уголь служил главным образом для целей защиты и лишь в исключительных случаях для отопления котлов.

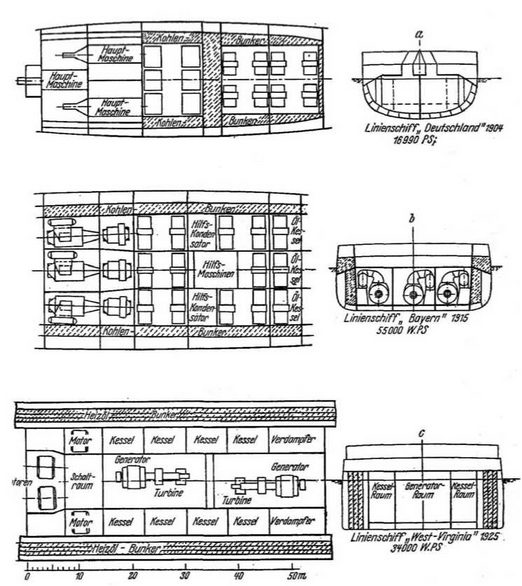

Планы главных энергетических установок броненосца "Дочнланд" и линейных кораблей "Баерн" и "Вест-Вирджиния"
Нефть размещалась в отсеках двойного дна. Цистерны снабжались змеевиками, по которым пропускался пар давлением около 2 атм, для обогрева.
Для приема нефти имелись два приемных патрубка, по одному с каждого борта на верхней палубе, а также два запасных приемных патрубка на главной палубе. Рядом с первыми находились ниппели для присоединения шлангов подачи пара и для обогревания цистерн лихтера.
Рулевое устройство

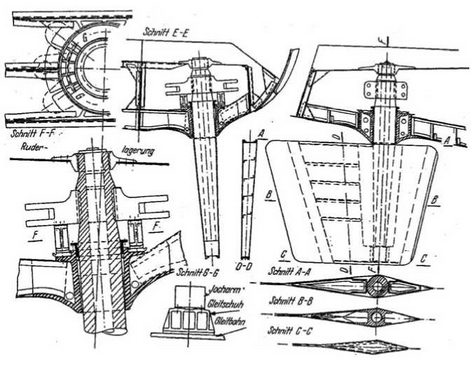

Предусматривались два руля, каждый площадью 19,1 м^2. Для каждого руля имелся отдельный рулевой привод обычного типа. При скорости 21 узел оба руля за 15 сек. могли перекладываться одной рулевой машиной из среднего положения в положение "на борт". Для управления рулем вручную в помещениях между рулевыми машинами и рулевым приводом предусматривались штурвалы ручного управления.
Посты рулевого управления имелись на мостике, в носовой и кормовой боевых рубках и при каждой рулевой машине.

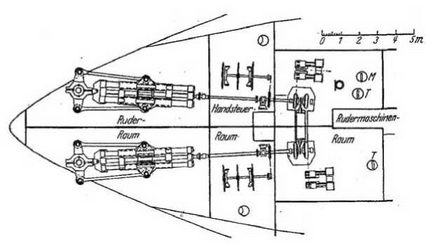

Две одинаковые двухцилиндровые горизонтальные машины устанавливались в отдельных помещениях позади отделения кормовых торпедных аппаратов. Каждая машина соединялась червячной передачей с соответствующим валом, приводя в действие либо один руль, либо одновременно оба руля.

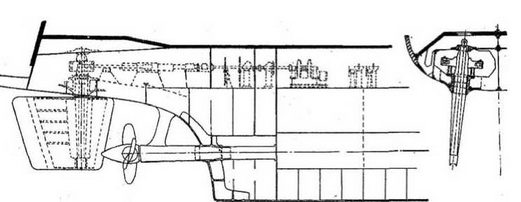

Линейный корабль "Баерн" (Рулевое устройство)
Якорное устройство
Каждый становой якорь имел массу 8 т, кормовой — 4 т; диаметр звеньев якорного каната составлял 75 мм. Носовая шпилевая машина (вертикальная, сдвоенная, обычного типа, с валом, расположенным поперек корабля) через червячную передачу приводила в движение головки шпилей. Управление было возможно как из отсека, где она установлена, так и с палубы полубака.
Штатные корабельные плавучие средства линкора типа "Баден"
Число,шт.
Наименование плавсредств
Тип
Длина,м
Ширина, м
Высота борта, м
Масса снаряженного плавсредства, кг
1
Моторный катер
А
15,20
2,82
1,550
10.900
1
Моторный катер
С
14,50
2,70
1,340
10.900
1
Моторный катер
С
13,00
2,64
1,280
7.433
1
Паровой катер
1
10,00
2,68
1,270
7.236
2
Баркас
О
14,00
3,60
1,190
5.600
2
Парусный катер
О
10,00
2,50
0,920
2.800
1
Ял
I
6,00
1,90
0,770
995
1
Ял усиленной конструкции
I
6,00
1,90
0,770
1.045
1
Моторный катер
III
7,60
1,86
0,895
1.685
1
Складной ял
—
4,50
1,70
0,750
235
1
Рабочий плотик
—
—
—
—
375
Шлюпочное устройство
С каждого борта корабля устанавливалось по одной полумачте со стрелой, крепившейся на обращенной к борту стороне полумачты и поворачивавшейся вручную посредством оттяжек.
