Основные данные промежуточных деревянных опор ВЛ 6-10 кВ приведены в табл. 1.46, а сложных опор – в табл. 1.47.

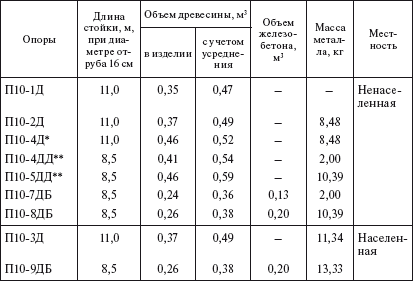

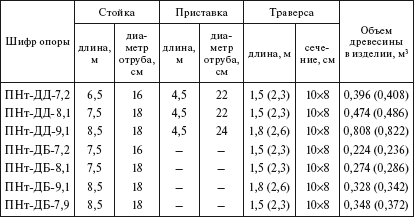

Таблица 1.46

Промежуточные деревянные опоры ВЛ 6—10 кВ

* Диаметр отруба стойки 18 см. ** Приставка длиной 4,5 м, диаметр отруба 20 см.

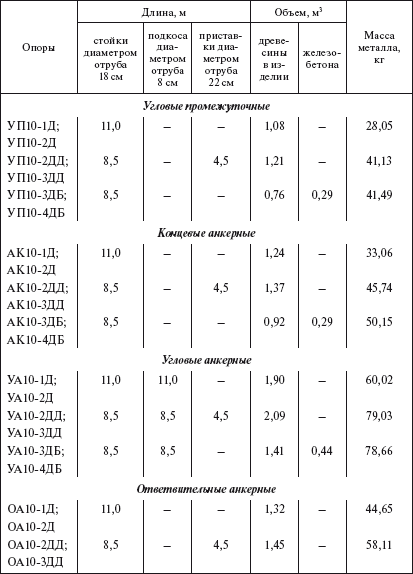

Таблица 1.224

Сложные деревянные опоры ВЛ 6—10 кВ

Примечание. Диаметр отруба траверсы длиной 2,75 м – 18 см (ОА10-1Д 20 см).

Для переходов ВЛ 6-10 кВ через естественные препятствия и инженерные сооружения в сельских районах применяются простые повышенные деревянные опоры типа ПП на деревянных и железобетонных приставках (табл. 1.48).

Переходные опоры ВЛ 6-10 кВ применяются при пересечении: ВЛ напряжением до 10 кВ включительно; ВЛ связи I–III классов; автомобильных и шоссейных дорог I–IV категорий; железных дорог, несудоходных и судоходных рек; трубопроводов и канатных дорог.

Сложные переходные опоры применяются следующих типов: анкерные концевые типа ПАК10 и угловые анкерные типов ПУА10, ПУА20.

Промежуточные опоры выполняются одностоечной конструкции с креплением штыревых изоляторов на крюках, а также на траверсе, установленной на вершине стойки. Опоры с крюками рекомендуется применять в I–II районах по гололеду при условии соблюдения требуемых по нормам расстояний от проводов ВЛ до пересекаемых объектов.

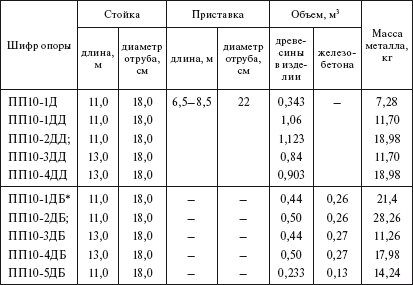

Таблица 1.48

Промежуточные деревянные опоры ВЛ 6—10 кВ для переходов через инженерные сооружения

* Длина траверсы 2,75 м при диаметре отруба 16 см.

Стойки опор изготавливаются из бревен длиной 11 и 13 м, а приставки – из бревен длиной 6,5 и 8,5 м. Конструкции опор рассчитаны для подвески проводов следующих марок: алюминиевых А35 – А120; сталеалюминиевых АС35 – АС70, стальных многопроволочных ПС25 – ПС50. Крепление проводов на промежуточных и анкерно-угловых переходных опорах осуществляется так же, как и в населенной местности. Основные данные сложных деревянных опор приведены в табл. 1.49.

Для защиты переходов от атмосферных перенапряжений на переходных опорах предусматривается установка разрядников.

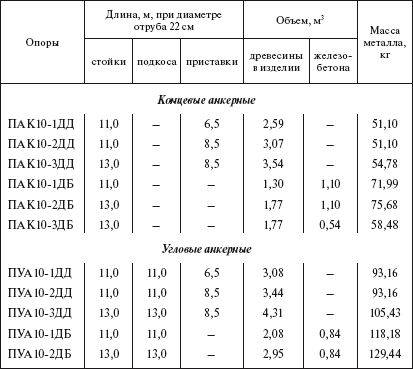

Таблица 1.49

Сложные деревянные опоры ВЛ 6—10 кВ для переходов через инженерные сооружения

Примечание. Длина поперечины 3,5 м (ПАК10-3ДБ – 4,5 м) при диаметре отруба 16 см.

По конструкции провода неизолированные делятся на однопроволочные, состоящие из одной проволоки, и многопроволочные, состоящие из нескольких или даже нескольких десятков проволок.

Однопроволочные провода бывают монометаллические (стальные, медные, алюминиевые) и биметаллические (сталемедные или сталеалюминиевые).

Биметаллические провода имеют однопроволочный стальной сердечник, обеспечивающий проводу необходимую механическую прочность, и сваренную с ним «рубашку» из цветного металла (меди, алюминия). Биметаллическая сталемедная проволока в качестве проводов на ВЛ 0,4 кВ применяется в условиях загрязненной атмосферы.

Согласно ПУЭ на ВЛ до 1 кВ сечение биметаллических проводов по условиям механической прочности должно быть не менее 10 мм2.

Многопроволочные провода бывают монометаллические (алюминиевые, медные) и комбинированные (сталеалюминиевые, сталебронзовые). Алюминиевые, медные и сталеалюминиевые провода выпускаются по ГОСТ 839-80* (табл. 1.50). Они состоят из нескольких повивов проволок одного диаметра. В центре сечения провода располагается одна проволока, вокруг нее концентрически – шесть проволок второго повива, затем проволоки третьего повива и т. д. При этом число проволок в каждом повиве увеличивается на шесть по сравнению с предыдущим. Центральная проволока в проводе считается первым повивом.

Таблица 1.50

Марки проводов и их конструкция

При применении стальной оцинкованной проволоки 2-й группы для изготовления провода марки АС в обозначении его марки к букве С добавляют цифру 2.

Примеры условного обозначения:

сталеалюминиевый провод, заполненный нейтральной смазкой повышенной нагревостойкости, с номинальными сечениями алюминиевой части 450 мм2 и стального сердечника 56 мм2 – АСКС450/56 ГОСТ 839—80*;
