Допускается взамен проволочных бандажей применять специальные стяжные (на болтах) хомуты, механическая прочность которых должна быть проверена расчетом. Каждый бандаж (хомут) должен сопрягать не более двух деталей опоры.

Свойства древесины, которые дают возможность применять ее в качестве строительного материала, разделяются на физические и механические. Из физических свойств древесины, применяемой для ВЛ, большое значение имеет влажность.

Влажностью древесины называется отношение массы влаги, содержащейся в дереве, к массе совершенно сухой древесины. Влажность свежесрубленных деревьев хвойных пород – от 54 до 61 %. При уменьшении влажности дерево подвергается усушке, т. е. уменьшается в размерах. Усушка дерева крайне неблагоприятно отражается на деревянных конструкциях, вызывая слабину в соединениях, развинчивание гаек, ослабление бандажей и т. п. Кроме того, при быстром высыхании дерева возможно его расслоение.

Из механических свойств древесины основным является ее прочность. В эксплуатационных условиях элементы деревянных опор могут испытывать растягивающие или сжимающие усилия, работать на изгиб или скалывание.

Повышенная влажность существенно уменьшает прочность дерева. При изменении влажности от 10 до 30 % предел прочности на сжатие уменьшается более, чем в 2 раза. Аналогично, хотя и в меньших размерах, изменяется и прочность на изгиб. Поэтому для возможности сравнения все результаты испытаний древесины приводятся к влажности 15 %.

Для опор ВЛ может применяться древесина по качеству не ниже 3-го сорта. Срок службы деревянных опор зависит от очень многих факторов: породы и качества древесины, атмосферных условий, характера грунта и прочих, но в среднем для непропитанного леса он составляет: от 15 до 20 лет – для лиственницы, от 4 до 5 лет – для сосны, от 2 до 3 лет – для ели. В отдельных случаях, в зависимости от климатических условий, срок службы может существенно меняться. Поэтому при использовании древесины под опоры большое внимание уделяется ее пропитке антисептиками. Пропитка антисептиками значительно увеличивает срок службы деревянных опор. Применение для деревянных опор непропитанной сосны или ели запрещается. Способность разных пород дерева поддаваться пропитке различна. Лучше всего поддается пропитке сосна. Ель и лиственница плохо поддаются пропитке, особенно их наружные слои.

В качестве пропитки применяются креозотовое, сланцевое масла и высокоэффективные медно-хромомышьяковые (ССА) составы. Пропитка составами ССА практически не оказывает влияния на механические свойства опор. Опоры, пропитанные составами ССА, в отличие от опор, пропитанных креозотом или сланцевым маслом, не имеют запаха и не выделяют пропиточный состав в окружающую среду. Для производства деревянных опор применяется также пропитка дерева антисептиком АСС-1. Он представляет собой водный раствор органического соединения триэтаноламиновой соли сульфированного совтола ПХДС-Т. Этот антисептик более безопасен и обеспечивает срок службы деревянных опор до 40 лет.

При вычислении массы деталей за единицу принимается масса 1 м3 древесины (850–900 кг).

На ВЛ 0,4 кВ применяются следующие типы деревянных опор: промежуточные (ПН), перекрестные (ПКН), промежуточные повышенные (ППН), анкерные концевые (АКН), угловые анкерные (УАН), угловые промежуточные (УПН) и ответвительные (ОАН).

Марки опоры расшифровываются следующим образом: первые две или три буквы – вид опоры; цифры – типоразмер; последние буквы – материал опоры.

Для нормальных опор из цельных бревен применяются стойки длиной 9,5 и 11 м, а для составных – 9,5; 7,5 и 6,5 м в сочетании с железобетонными приставками длиной 3,25 и 4,25 м и деревянными приставками длиной 3,5 и 4,5 м. Для повышенных цельностоечных опор используются бревна длиной 11 и 13 м, а для составных – 8,5 и 9,5 м в сочетании с деревянными приставками 6,5 и 8,5 м, железобетонными приставками длиной 4,25 м. Конструкции опор рассчитаны для подвески проводов: алюминиевых А16-А70; сталеалюминиевых АС 16-АС 50. Провода на опорах крепят с использованием изоляторов на стальных крюках типа КН или на штырях типа Д.

Основные данные деревянных опор ВЛ 0,4 кВ для подвески 5–8 и 8-12 проводов приведены в табл. 1.42-1.44, область применения опор – в табл. 1.45.

Таблица 1.42

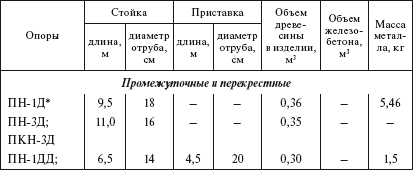

Одностоечные деревянные опоры ВЛ 0,4 кВ на 5–8 проводов

* Длина траверсы 1,8 м, сечение 10x8 см.

** Длина траверсы 2,7 м, сечение 10x8 см.

*** Для двух и четырех проводов.

Таблица 1.43

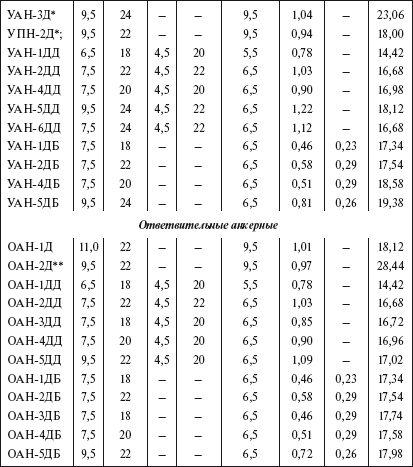

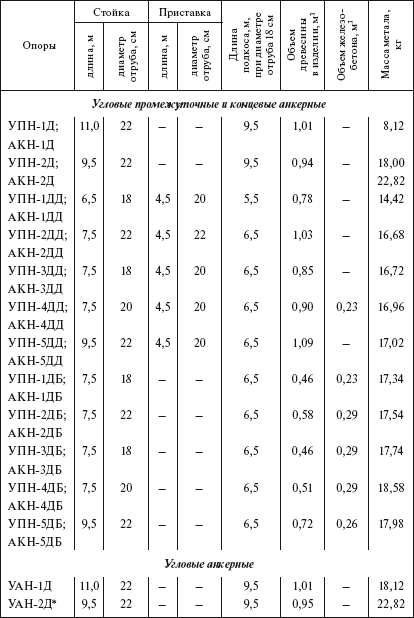

Сложные деревянные опоры ВЛ 0,4 кВ на 5–8 проводов

* Длина траверсы 2,1 м; сечение 10x8 см. * * Длина траверсы 1,8 м; сечение 10x8 см.

Примечание. Ригели длиной 0,5 м с диаметром отруба 18 см.

Таблица 1.44

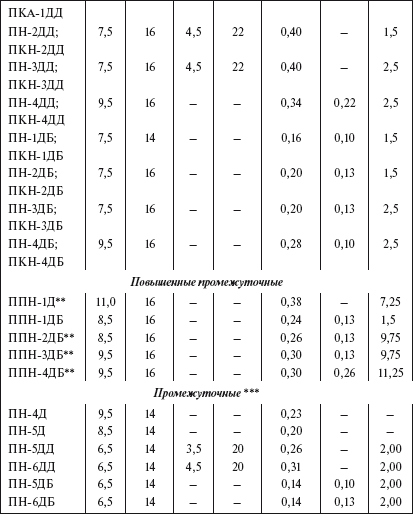

Промежуточные деревянные опоры ВЛ 0,4 кВ на 8—12 проводов

Примечание. Цифры в скобках приведены для траверс на шесть штырей; без скобок – для траверс на четыре штыря.

Таблица 1.45

Область применения деревянных опор для совместной подвески проводов ВЛ 0,4 и 6—10 кВ

* Цифра 1 обозначает крюковой профиль расположения проводов ВЛ 0,4 кВ.

Для совместной подвески проводов применяются следующие типы опор: промежуточные (ПС), концевые (КС), ответвительные (ОС), угловые промежуточные (УС) и промежуточные переходные (ПСП).

Опоры изготовляются из цельных стоек с железобетонными и деревянными приставками. Марки опор, составленные из двух частей, указывают: тип опоры (ПС, КС и т. д.); конструктивное выполнение стойки: Д – из цельного бревна, ДБ – с железобетонной приставкой, ДД – с деревянной приставкой. Промежуточные опоры выполняются одностоечными, а остальные – подкосной конструкции. Конструкции опор допускают подвеску проводов следующих марок: алюминиевых А 25 – А 70, сталеалюминиевых АС 16 – АС 50; стальных однопроволочных ПСТ4; стальных многопроволочных ПС25. Крепление проводов ВЛ 6-10 кВ двойное, траверса – длиной 2,2 м, сечением 10x12 см. Опоры рассчитаны для применения в I–IV районах по ветру и гололеду при температуре воздуха от -40 до +40 °C.
